Основные моменты по монтажу террас и ограждений из ДПК POLIVANGROUP® от 4Villa: мы предлагаем материал с отличным соотношением цена/качество — он не уступает европейским аналогам и подтверждён независимыми тестами и сертификатами, при этом остаётся одним из самых выгодных предложений на рынке России. У POLIVANGROUP® эксклюзивная система ограждений: массивный опорный столб, натуральная текстура под дерево, минимум профилей и удобный комплект для быстрой сборки. Изделия надёжны для уличного использования и при правильном проектировании и монтаже требуют минимального обслуживания и ремонтов. Для подготовленных монтажников работа с ДПК проста, а мы в 4Villa помогаем с проектированием и расчётами, выполняем квалифицированный монтаж и шеф‑монтаж и проводим стажировки инженеров и монтажников на реальных объектах.
СОДЕРЖАНИЕ
- Характеристики древесно-полимерного композита POLIVANGROUP®
- Области применения древесно-полимерного композита POLIVANGROUP®
- Общие рекомендации
- Инструкция по монтажу террасной системы и ступенчатого профиля SINGARAJA
- Инструкция по монтажу системы ограждения SINGARAJA
- Инструкция по монтажу террасной системы и ступенчатого профиля DENPASAR
- Инструкция по монтажу систем ограждения коллекций DENPASAR, NUSADUA
- Инструкция по монтажу террасной системы NUSADUA

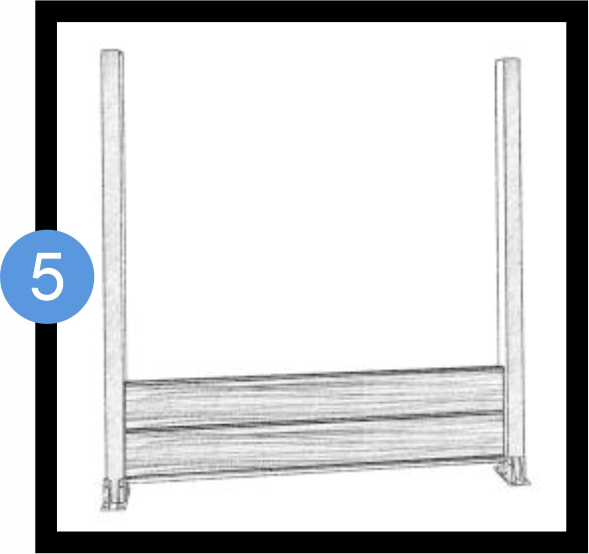

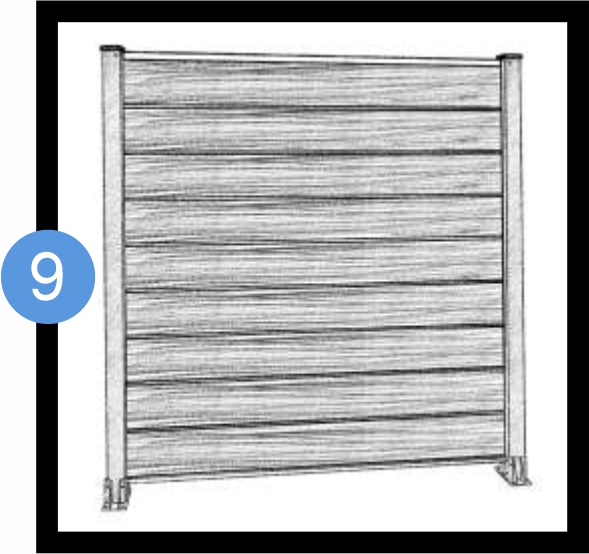

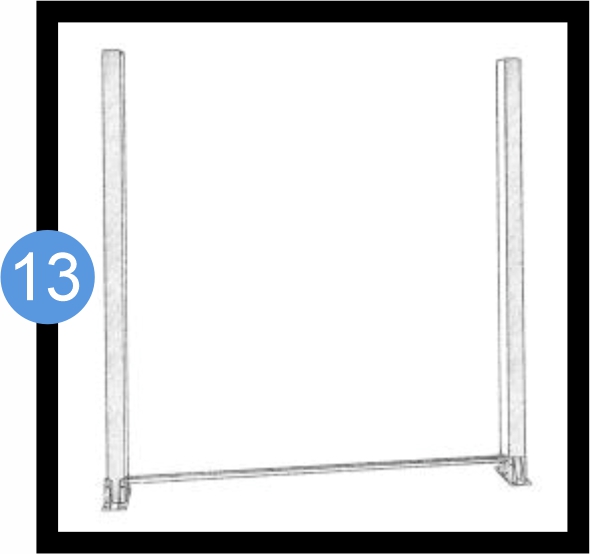

- Инструкция по монтажу комбинированных заборных систем коллекции JIMBARAN

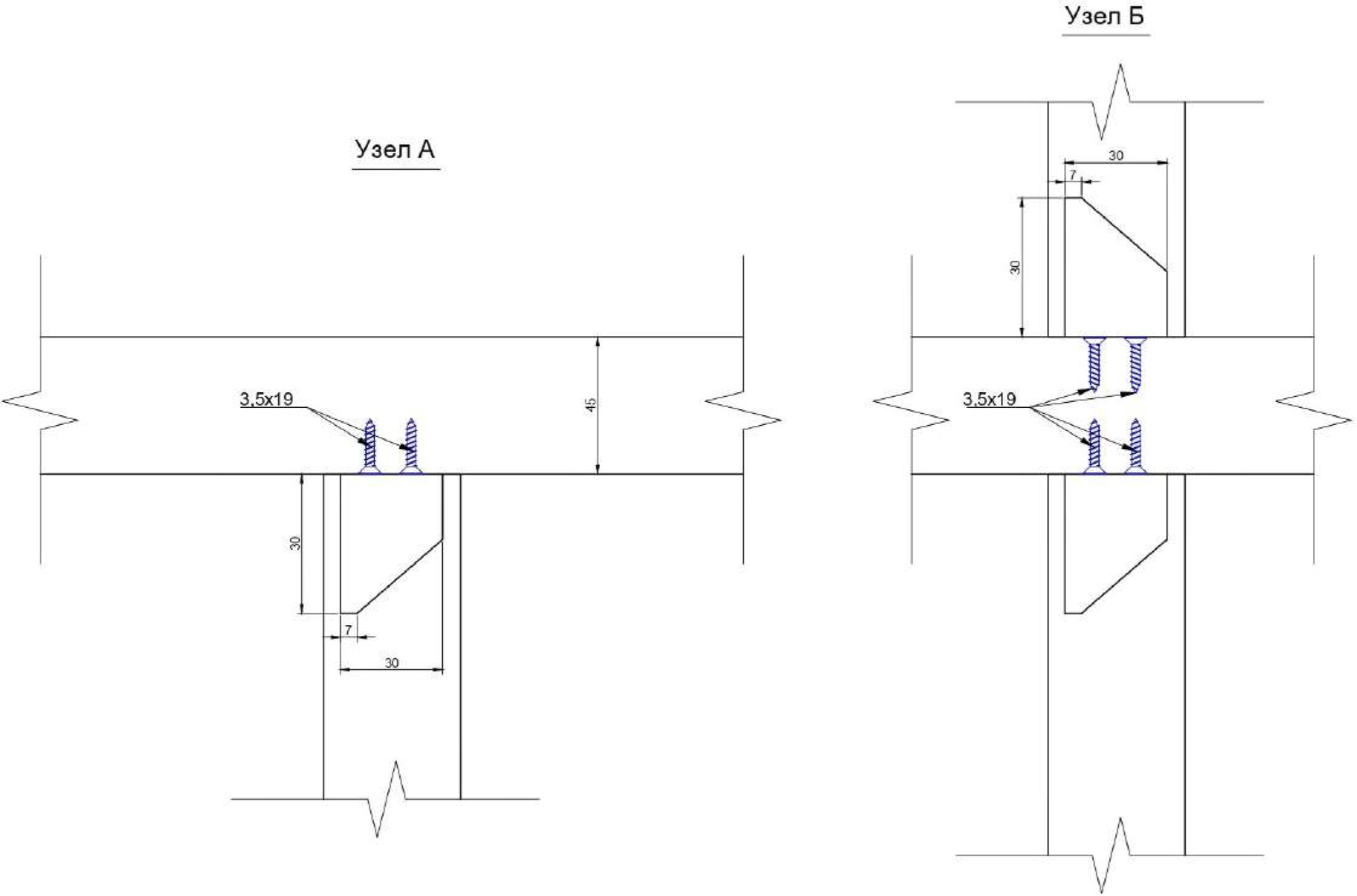

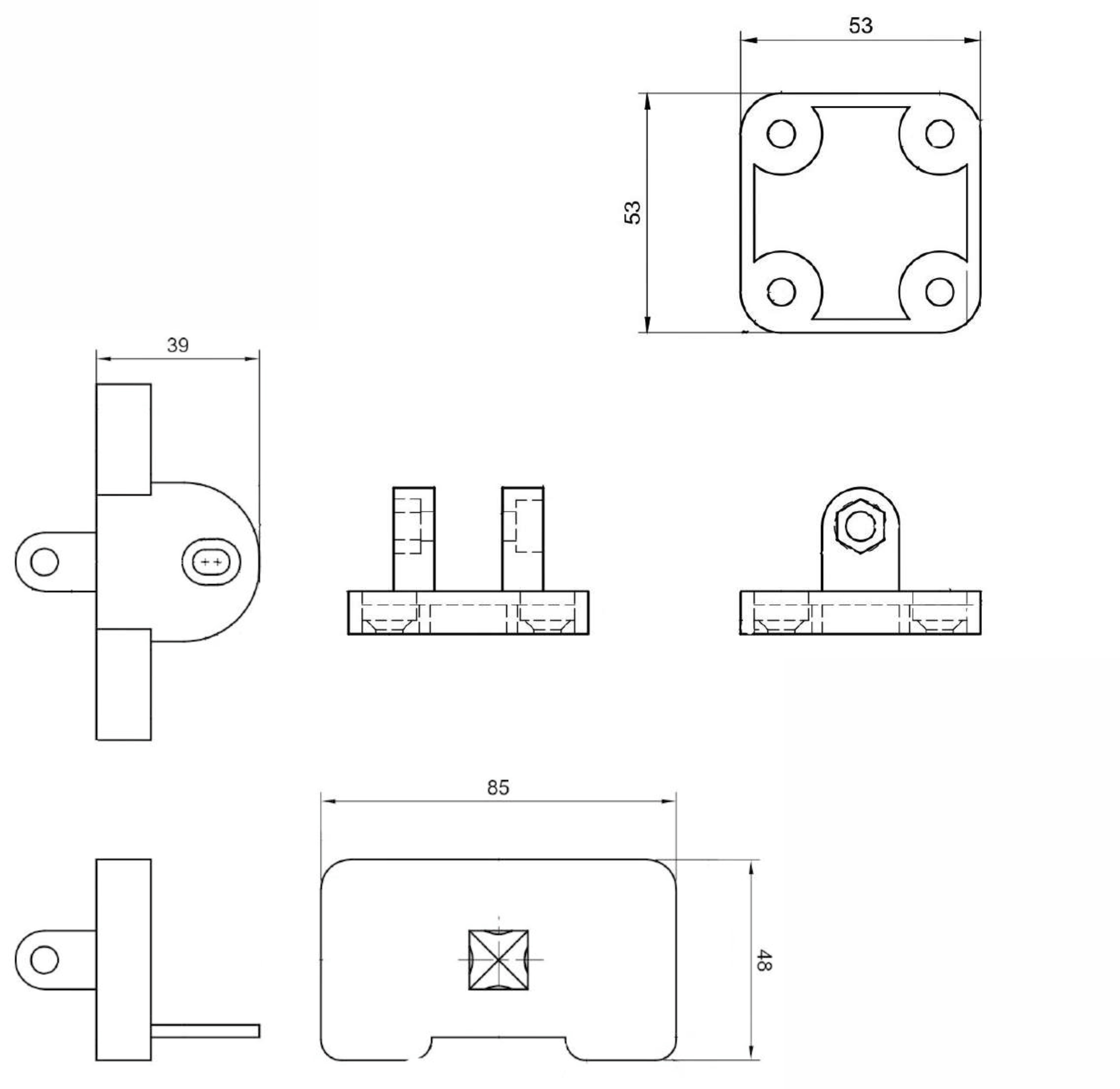

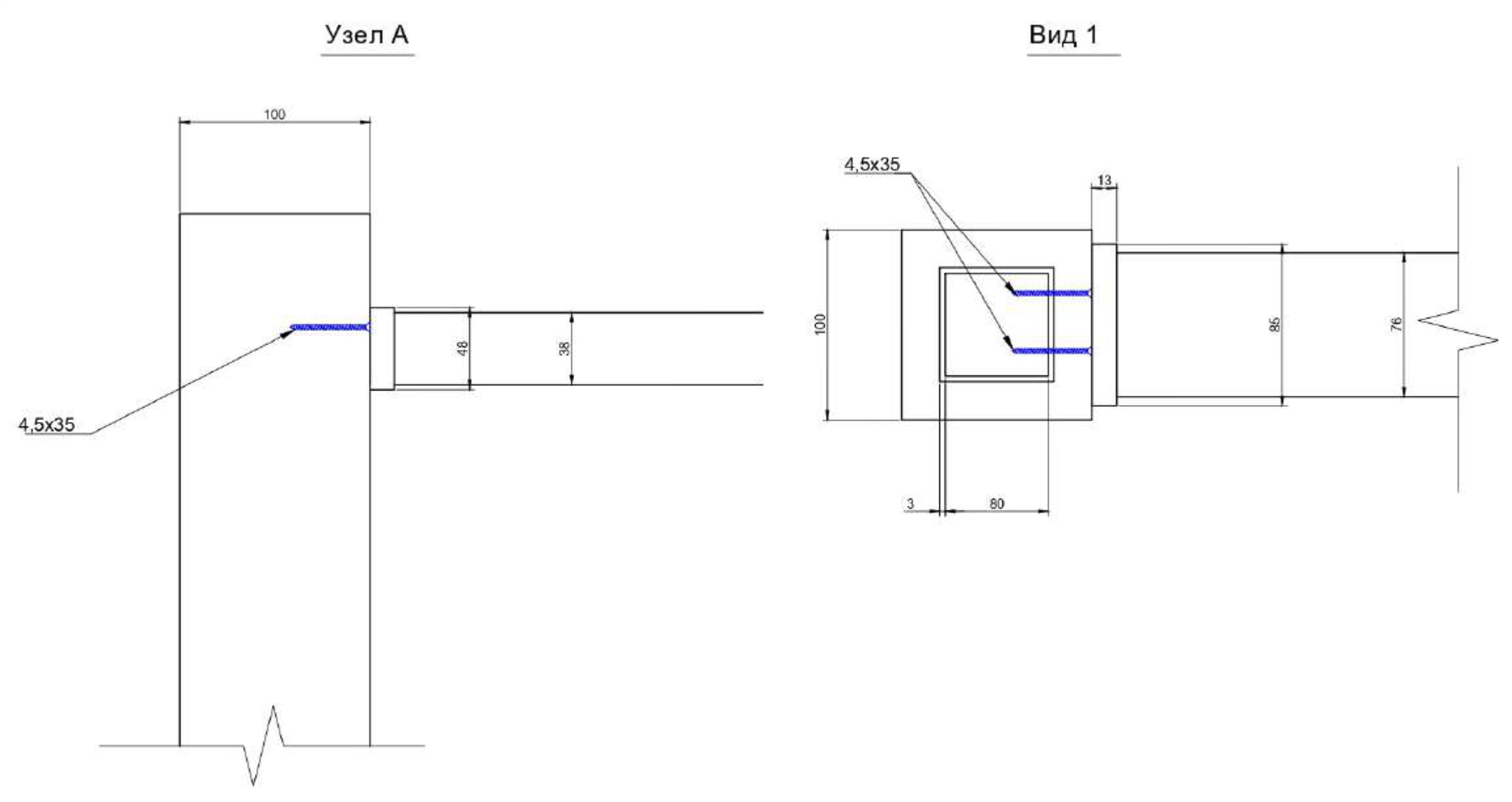

- Основные монтажные узлы крепления систем из ДПК коллекций DENPASAR, NUSADUA
- Основные монтажные узлы крепления систем из ДПК коллекции SINGARAJA
- Чертежи продукции POLIVANGROUP коллекции SINGARAJA

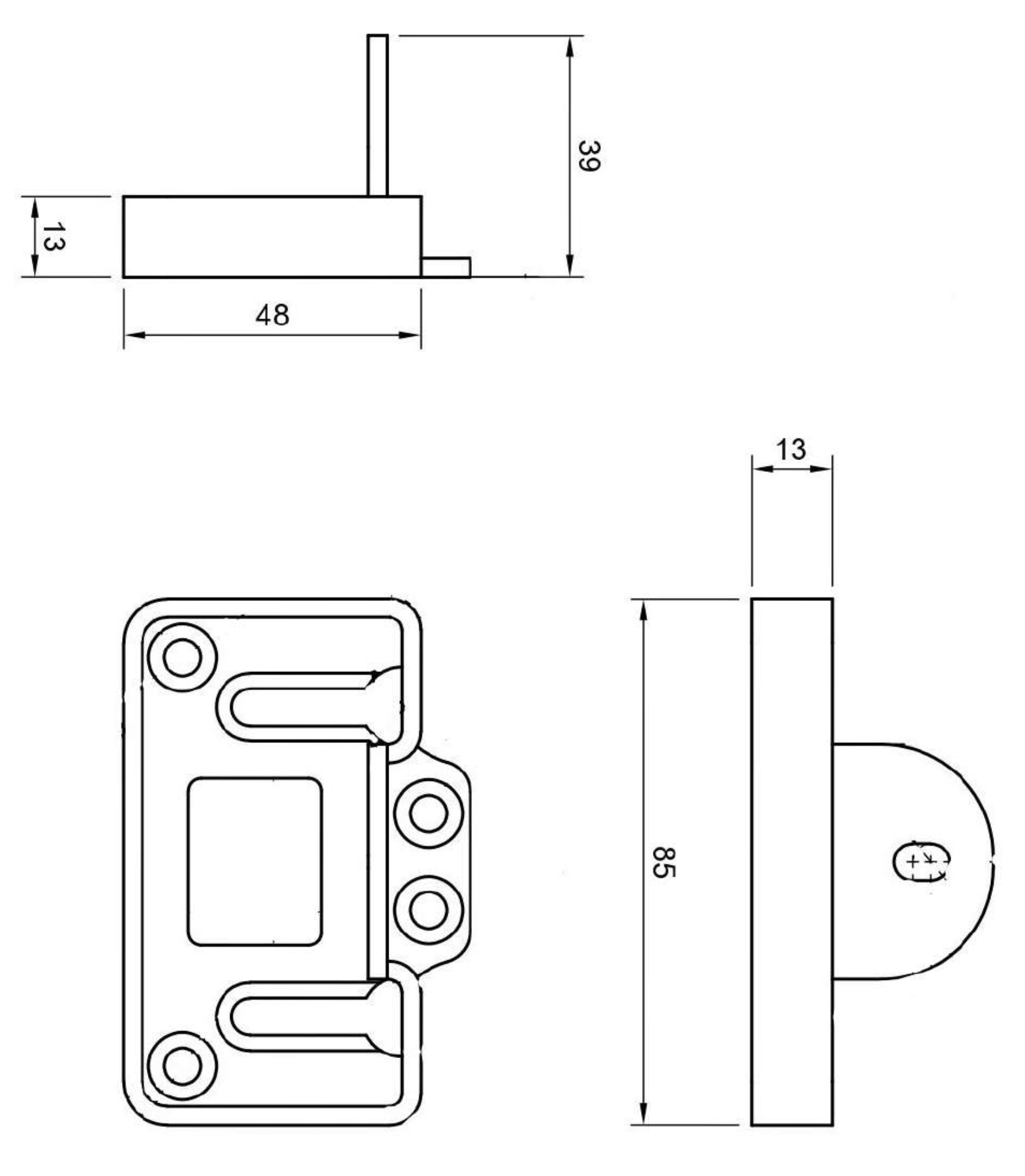

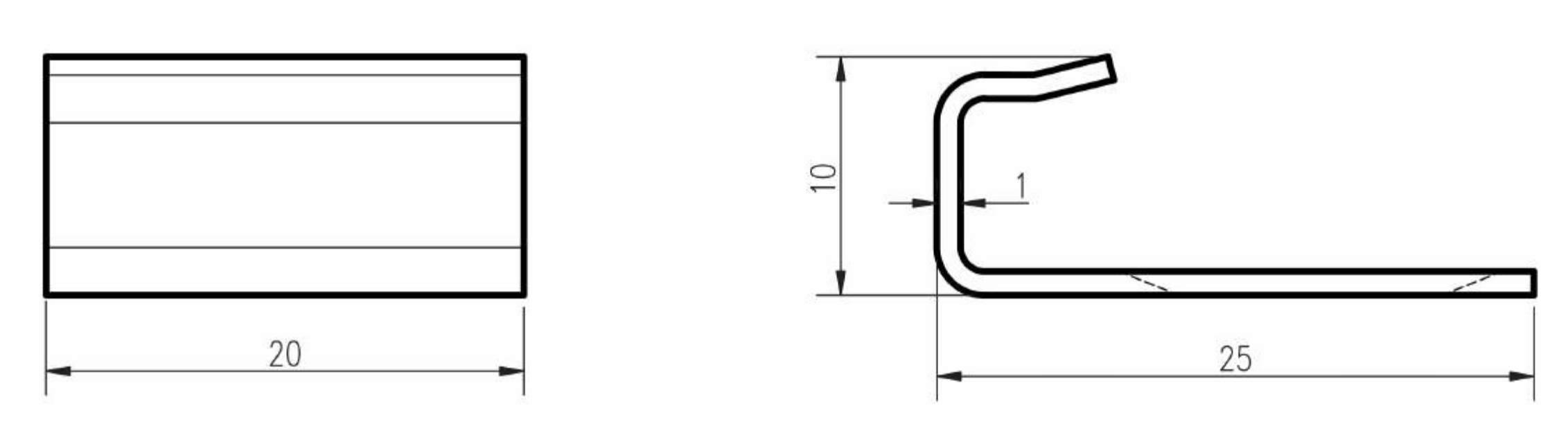

- Чертежи продукции POLIVANGROUP коллекции DENPASAR

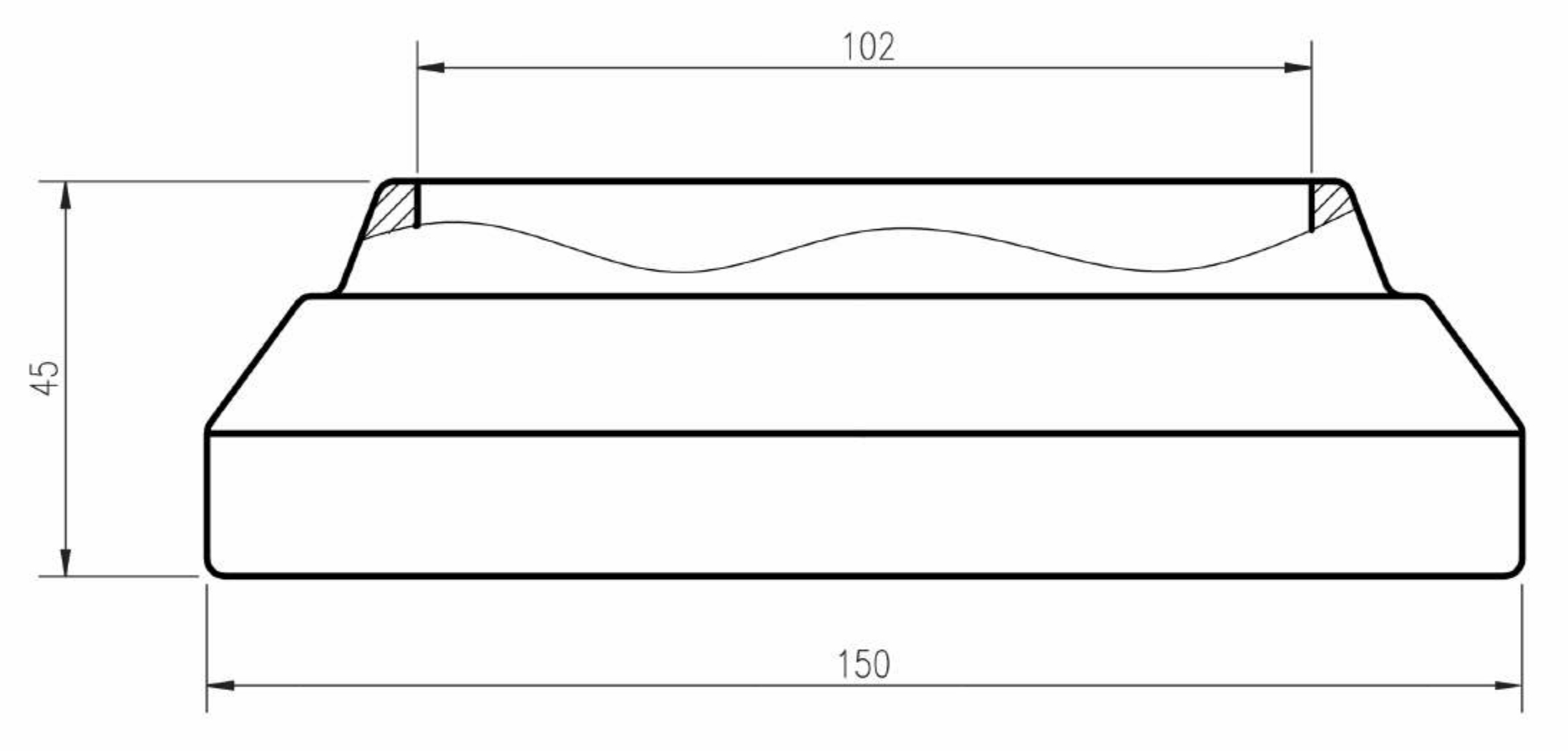

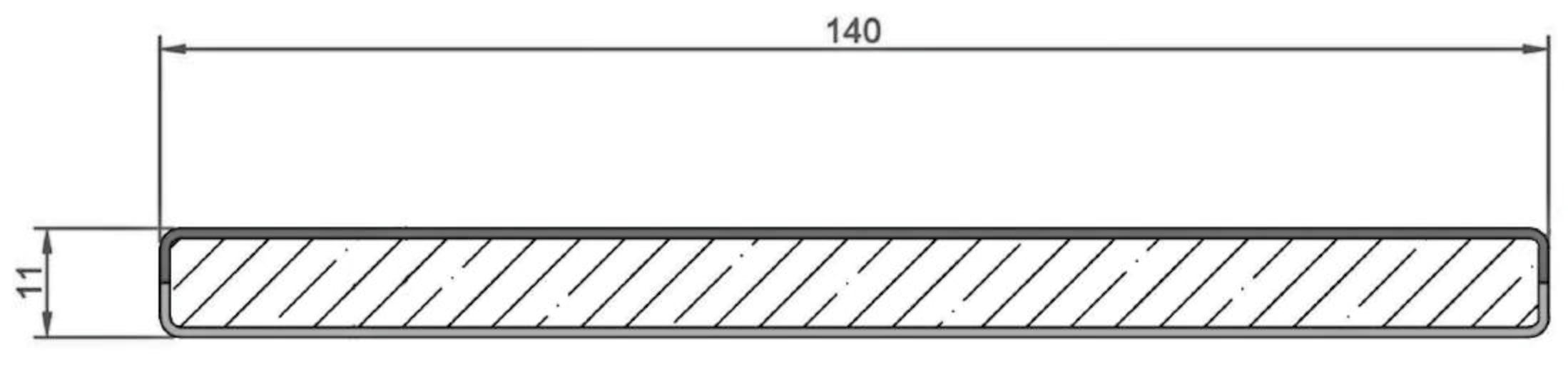

- Чертежи продукции POLIVANGROUP коллекции NUSADUA

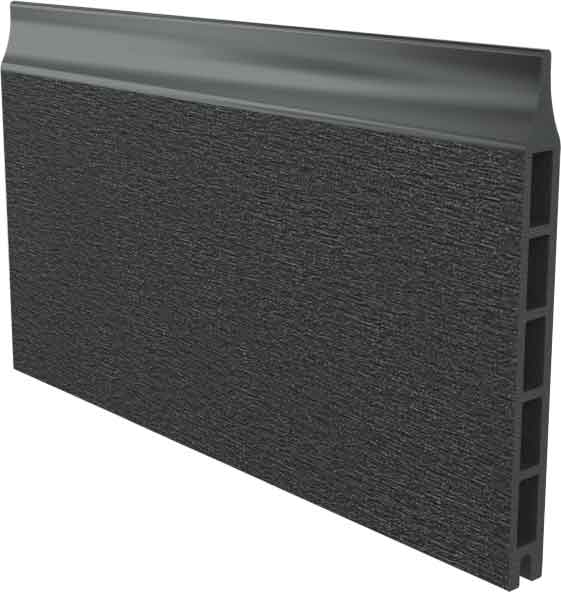

- Чертежи продукции POLIVANGROUP коллекции JIMBARAN
- Варианты укладки террасной системы 3X4, 3X6

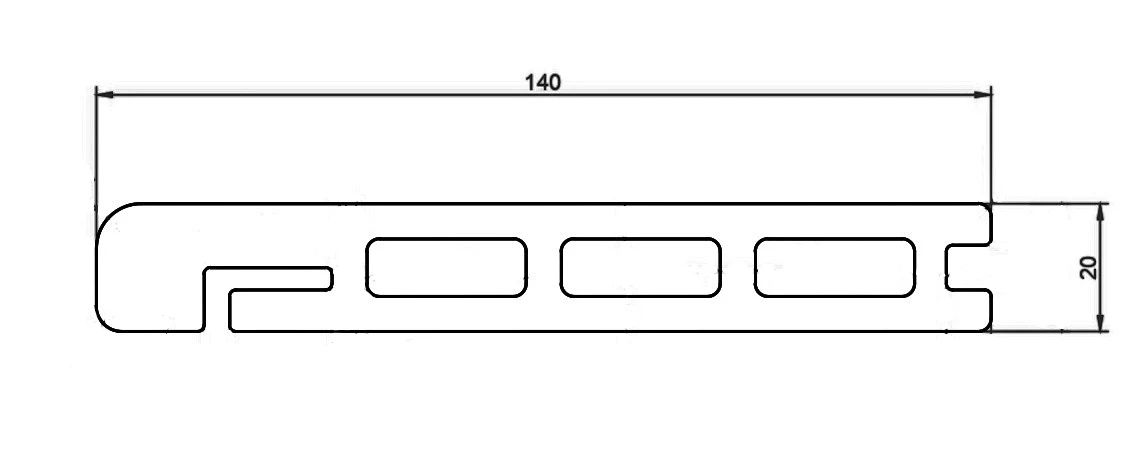

- Варианты укладки террасной системы с доской для обрамления DENPASAR
- Варианты укладки террасной системы с использованием ступени NUSADUA для обрамления террасы
- Гарантийный сертификат на продукцию POLIVAN GROUP
- Сертификаты, патенты и экспертные заключения
Характеристики древесно-полимерного композита POLIVANGROUP®
| Параметр | Значение |
|---|---|
| Производитель, страна | POLIVAN GROUP, Китай |
| Размер террасной доски, д/ш/т, мм | 2900x140x22 |
| Состав, дерево/полимер/добавки, % | 58/35/7 |
| Древесная стружка, переработанная в муку (порода древесины) | бамбук |
| Первичный полиэтилен высокой плотности низкого давления | HDPE |
| Экологичность, % | 95 |
| Вес, кг/пог.м. | 2,45 |
| Гарантийный срок, лет | 15 |
| Срок службы, лет | 30 |
| Влажность, % | 1-3 |
| Не гниёт и не чернеет | + |
| Не текут смолы | + |
| Не отшелушивается, нет заноз | + |
| Не подвержена разрушению насекомых и грибка | + |
| Не скользит | + |
| Не трескается | + |
| Простой монтаж | + |
| Крепеж | кляймер |
| Высокая твердость | + |
| Нагрузка, кв.м./кг | 750 |
| Высокая погодная износостойкость | + |
| Эксплуатация, t ˚С | -40...+60 |
| Привлекательный внешний вид | + |
| Имеет 3D текстуру дерева | + |
| Не требует окраски и ухода | + |
| Цветовые решения, шт. | 10 |
| Геометрически стабильная | + |
| Увеличение доски по ширине, при нахождении в воде 28 суток, мм | 1 |
| Увеличение доски по ширине, при нахождении в воде 14 суток, мм | 0,5 |
| Увеличение доски по длине, при нахождении в воде 28 суток, мм | 8 |
| Требуемый зазор между досок по ширине, мм | 3-5 |
| Требуемый зазор между досок по длине, мм | 8 |
| Монтажные работы производить только при температуре, °С | ≤+5 |
| Предварительное засверливание | требует |
| Нагревается на солнце при прямом попадании лучей | да |
| Горючесть, добавлены антипирены | Г3, горит, но самозатухает |
| Плотность, г/см³ | 1,35 |
| Прочность на изгиб, МПа | 22,41 |
| Модуль упругости, ГПа | 2,6 |
| Устойчивость к истиранию, мм/1000 | 0,27 |
| Устойчивость к растяжению, МПа | 21,06 |
| Сопротивление к вырыванию шурупов, кг/см² | 721 |
| Прочность на сжатие, МПа | 28,16 |
| Прочность на удар, МПа | 86 |
Области применения древесно-полимерного композита POLIVANGROUP®
- Террасы, палубы, и пирсы и другие прибрежные зоны;
- Беседки, перголы и веранды;
- Входные придомовые группы;
- Заборы и ограждения;
- Организация территорий летних кафе;
- Фасады, отделка цоколя;
- Садовые дорожки, французские огороды;
- Благоустройство парков, скверов, набережных;
- Отделка общественных пляжных зон и зон для купания;
- Оформление прудов и других ландшафтных конструкций;
- Строительство малых архитектурных форм;
- Сауны, бани и бассейны;
- Уличная мебель;
- Отделка яхт и яхтостроение;
- Внутренняя отделка помещений: полы, стены, потолки, элементы декора.
Общие рекомендации
Продукция POLIVAN GROUP из ДПК рассчитана на широкий спектр сфер применения. Террасная система и ограждения не являются несущей конструкцией и не предназначены для использования в качестве основных несущих элементов, например несущих колонн, лаг, балок и тетивы.
Способ монтажа имеет большое значение, неправильная установка может привести к сокращению срока службы материала, либо к его порче. Продукция POLIVAN GROUP должна быть установлена в соответствии с инструкциями по монтажу POLIVAN GROUP. Компания не несёт ответственности за ошибки, допущенные в ходе монтажа. Нарушение норм инструкций по монтажу может привести к аннулированию гарантии. Не используйте при монтаже комплектующие других производителей, это может повлечь за собой нарушение конструкций и аннулирование гарантии.
Монтаж следует осуществлять при температуре от +5˚С. до +25˚С.
Прямая эксплуатация ДПК в воде запрещена. Материал требует постоянной вентиляции, испарение накопившейся влаги.
ДПК имеет свойство стабилизироваться по оттенку цвета в течении одного полного года эксплуатации на 5-10%. Незначительная разница в оттенке профилей одной партии является нормальной и не свидетельствует о каком-либо дефекте или браке на производстве. Перепады температур и влажности могут вызвать линейные расширения, как отдельных профилей, так и в целом системы. Необходимо соблюдать все требования по длинам профилей. В случае отсутствия опыта монтажа материалов из древесно – полимерного композита, воспользуйтесь услугами профессионалов. Перед началом монтажа прочитайте инструкцию по нужной вам коллекции до конца.
В инструкциях по монтажу ограждений POLIVAN GROUP показаны сборки стандартных секций ограждений. Все нестандартные решения, в которых применяются комплектующие ограждений POLIVAN GROUP, нужно согласовывать с производителем. Если у Вас возникнут вопросы по монтажу, обратитесь по телефону для консультации или написать в WhatsApp: +7 913 733-01-03
Правила безопасности
Строительные работы необходимо проводить в специальной защитной одежде и экипировке. Используйте защитные очки, перчатки, пылезащитную маску и одежду с длинными рукавами, особенно при резке в замкнутом пространстве.
инструменты
Используйте инструменты только по назначению. Используйте диски и пилы с мелкими зубьями. Крупные зубья могут повредить поверхность композита при распиле.
Транспортировка и хранение
Рекомендуется перевозить изделия из ДПК в горизонтальном положении на ровной поверхности. Выгрузка и перегрузка профилей POLIVANGROUP® должна происходить с осторожностью, не бросая их.
- Профиль из древесно-полимерного композита должен быть покрыт плёнкой.
- Материал из ДПК должен храниться в горизонтальном положении, в хорошо проветриваемом и сухом месте.
- Изделия из ДПК должны быть защищены от попадания прямых солнечных лучей и влаги.
- Поддоны или стеллажи, частично хранящиеся вне помещения, ввиду влияния на них атмосферных явлений (дождь, ультрафиолет), могут отличаться в цвете. После того, как они будут полностью смонтированы вне помещения, в течение 10–12 недель произойдет стабилизация по цвету.
- За 24 часа до начала монтажа необходимо распаковать изделия от плёнки и сложить их в горизонтальном положении в непосредственной близости от места монтажа.
Инструкция по уходу и чистке покрытий POLIVANGROUP®
Все наружные строительные материалы требуют чистки. Периодическая чистка покрытий POLIVANGROUP® обеспечит отличный внешний вид террасы. Периодическая уборка пыльцы и прочей грязи с поверхности террасы снижает рост плесени на биопленке.
| Проблема | Решение |
|---|---|
| Грязь и мусор | Загрязненный участок необходимо промыть водой из шланга, чтобы удалить мусор с поверхности. Удаляйте грязь и мусор с тисненого рисунка с помощью мыльной воды и мягкой щетки. |
| Меловые линии | Линии, проведенные мелом повышенной стойкости, могут привести к изменению цвета поверхности. |
| Лед и снег | Для уборки снега с поверхности террасы можно использовать пластиковую лопату. Чтобы растопить снег и лед на поверхности террасы, используйте хлорид кальция или каменную соль. |
| Масло, жир, пища | Попавшую на покрытие пищу необходимо удалять как можно раньше. Промойте поверхность водой из шланга, а для очистки тисненых рисунков используйте мыльную воду с мягкой щеткой. |
| Плесень и мучнистая роса | Если оставить пыльцу или грязь на поверхности террасы, плесень начнет питаться биопленкой. Плесень рекомендуется удалять водой из шланга и мыльной водой с мягкой щеткой. |
| Окрашивание | Покрытие POLIVANGROUP® НЕЛЬЗЯ окрашивать или морить. |
| Бетонная и штукатурная пыль | Очищайте с помощью мыльной воды с мягкой щеткой. Затем ТЩАТЕЛЬНО ПРОМОЙТЕ водой из шланга. При небрежной промывке вода после высыхания оставит осадок, который придется удалять снова. |
Инструкция по монтажу террасной системы и ступенчатого профиля SINGARAJA
,-песочный.jpg)
РАСХОД МАТЕРИАЛА ТЕРРАСНОЙ СИСТЕМЫ SINGARAJA НА 1м²
| Наименование | Количество |
|---|---|

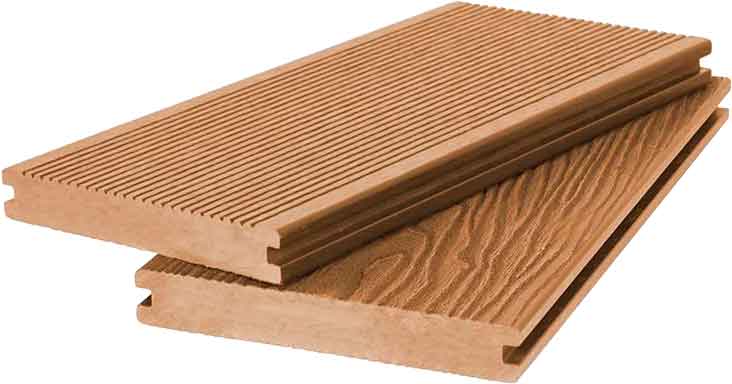

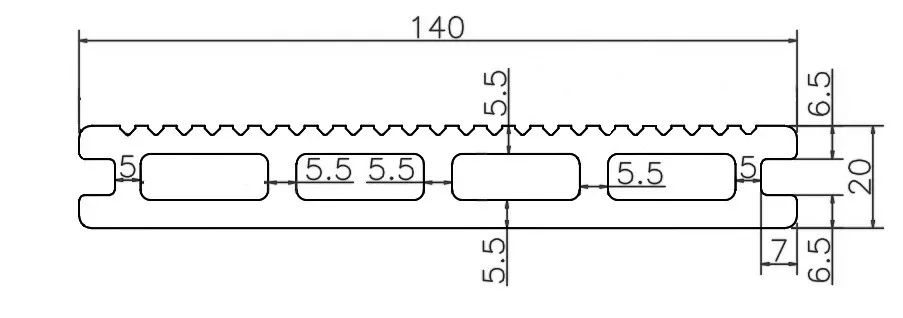

| Террасная доска двухсторонняя пустотелая усиленная (22x146x2900 мм) 3D+ ВЕЛЬВЕТ/3D из ДПК | 2,36 шт. |
| Кляймер рядный металлический с шурупом (8x16x40/4x28 мм) зазор 6 мм | 20 шт. |
| Лага монтажная (28x37x3000 мм) алюминиевая | 1 шт. |
МОНТАЖ ТЕРРАСНОЙ СИСТЕМЫ SINGARAJA
Подготовка основания

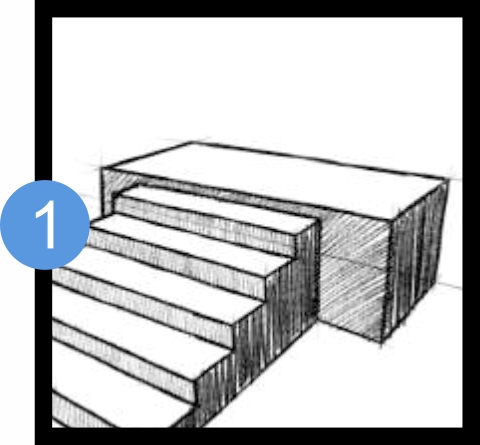

Монтаж террасной доски из ДПК коллекции SINGARAJA должен осуществляться на ровной предварительно подготовленной поверхности. Для монтажа необходимо подготовить способное нести нагрузку и уплотненное основание из щебня, гравия, минерального бетона, дробленого камня, бетона, несущего каркаса и т.п

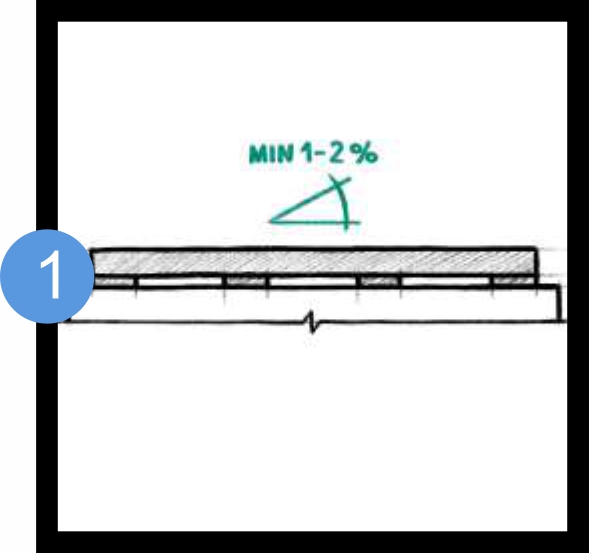

Во избежание верховодки, следует обращать внимание на уклон основания мин. 1-2 % в направлении укладываемых профилей для отвода воды и предотвращения образования повышенной влажности под настилом (1). При необходимости нужно предусматривать дренаж (2).

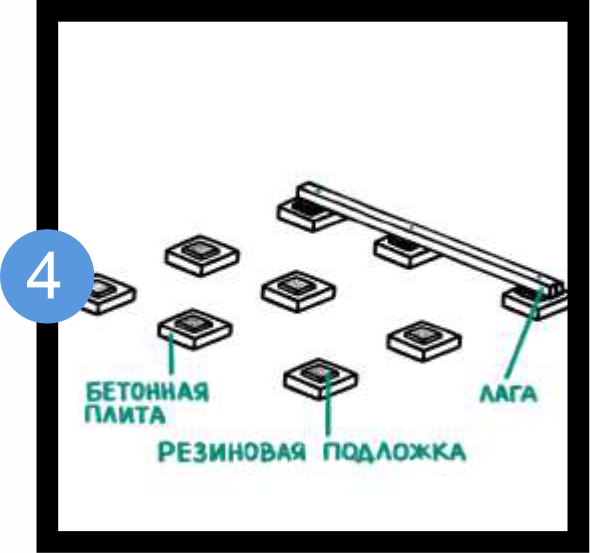

Бетонное основание (литая бетонная плита) – сплошная, ровная, гладкая, чистая поверхность.

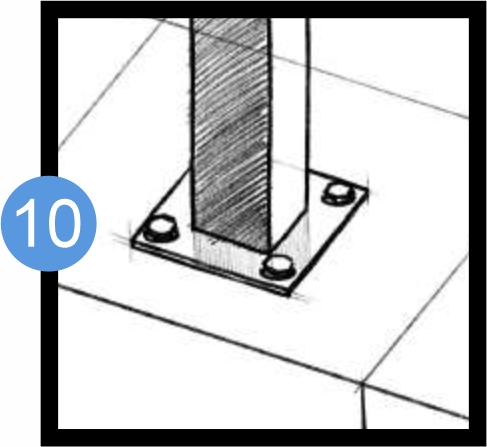

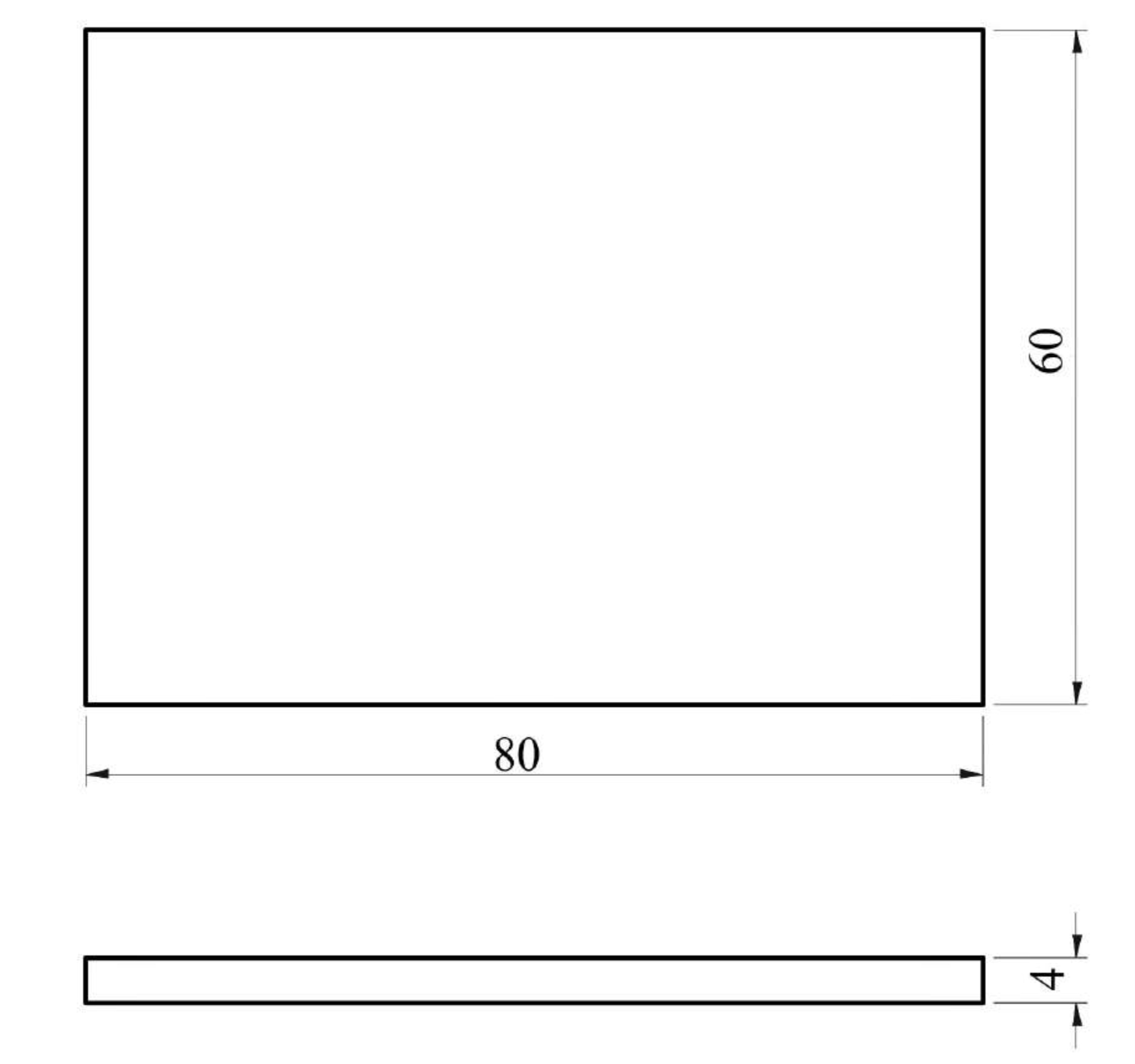

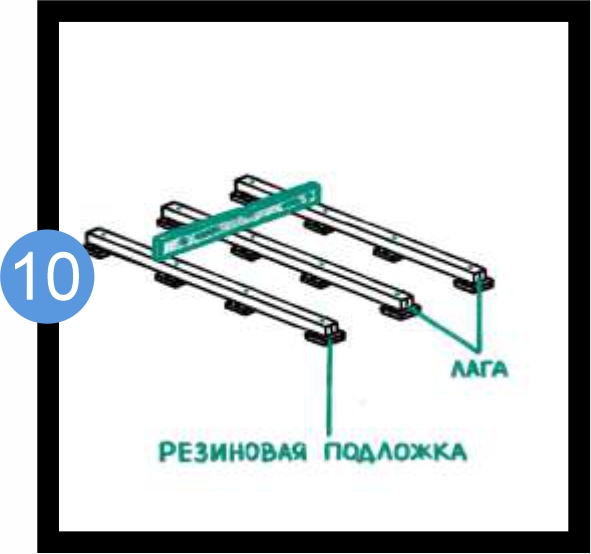

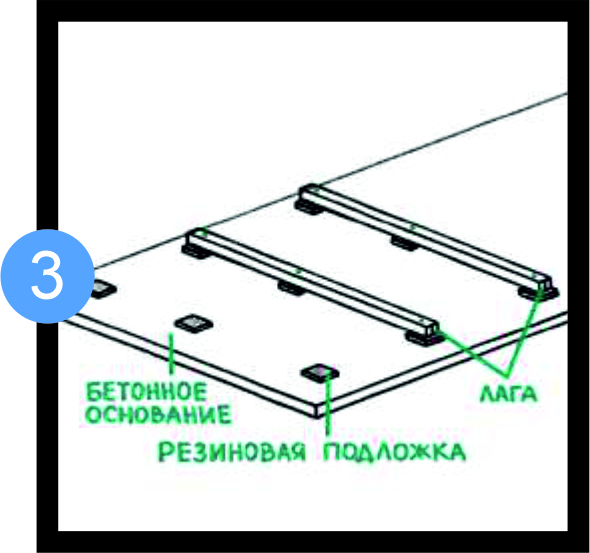

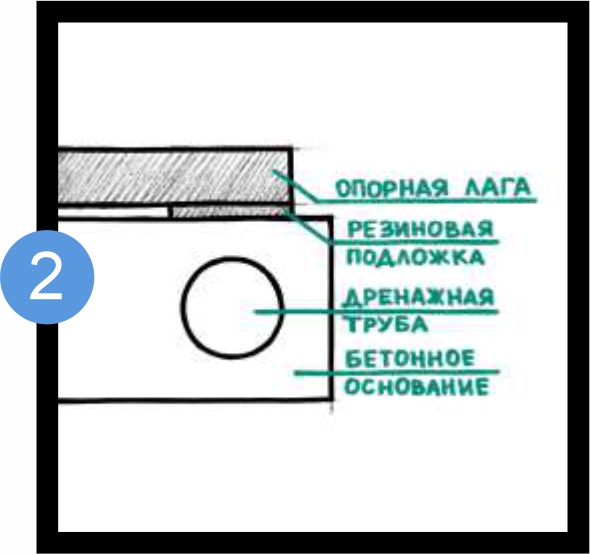

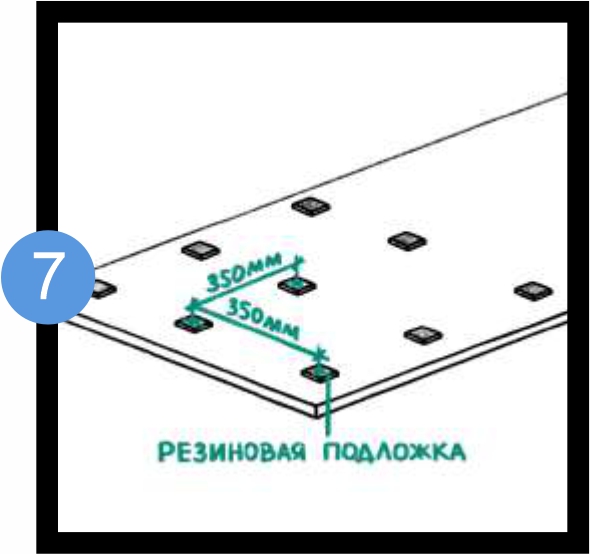

При наличии бетонного основания, алюминиевые лаги укладываются на резиновые подложки размером 80*60*4 мм, и крепятся к бетонному основанию саморезами насквозь (3).
Природный грунт (почва) - неровная поверхность основания.
При недостаточно уплотненном основании следует выполнить соответствующую выемку грунта. Затем необходимо засыпать и вибрационно уплотнить слой щебня или минерального бетона, после чего насыпать постель из песка и гравия толщиной 3-5 см. Укладывать монтажные лаги на грунт, гравий или песок недопустимо, так как они должны иметь точечную опору. В качестве опор укладываются бетонные плиты размером мин. 300х300х40 мм. Расстояние между центральными осями бетонных плит, вдоль линии укладки лаг не должно превышать 350 мм. На плиты кладутся резиновые подложки размером 80*60*4 мм. После этого на резиновые подложки кладутся опорные лаги (4).
Регулируемые опоры.
Установка опор производится строго на жесткой поверхности (бетонная стяжка, твердые слои тепло и гидроизоляции, утрамбованная подготовка из гравия мелкой фракции). Опоры устанавливаются согласно инструкции по монтажу регулируемых опор от производителя.

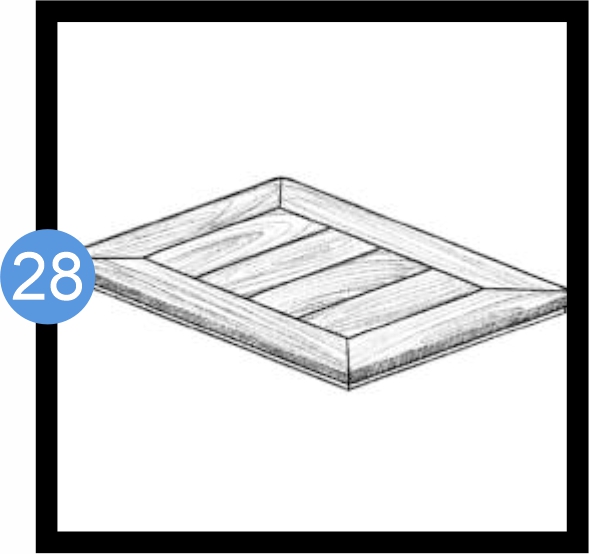

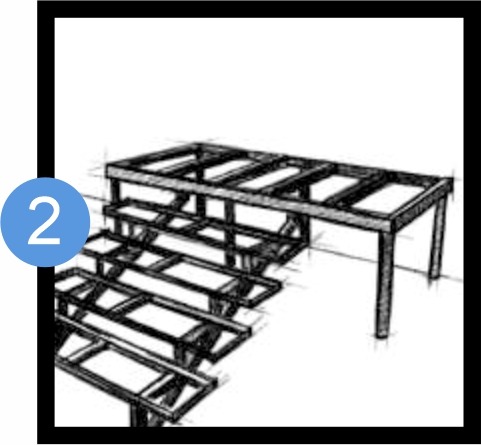

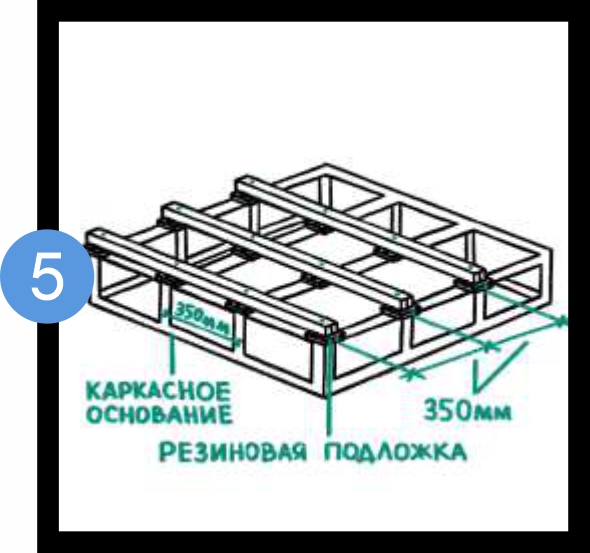

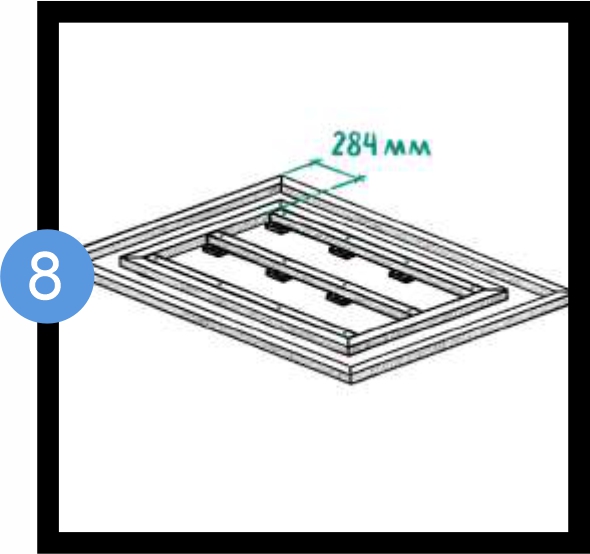

Каркасное основание.
Необходимо каркасное основание способное нести существенную нагрузку от 1000 кг/м². Рекомендуется использовать металлическую квадратную трубу 50х50 мм. Расстояние между несущими ригелями не должно превышать 350 мм, лаги крепятся перпендикулярно профилю каркаса с помощью саморезов на каждом пересечении с ребром конструкции каркаса (5).
ЗАПРЕЩАЕТСЯ в качестве каркасного основания и опорных лаг использовать деревянную доску или брус в связи с существенными изменениями геометрии при колебании влаги и температуры!!!
Вентиляция
Весь настил должен хорошо вентилироваться. Для беспрепятственной циркуляции воздуха пустоты между элементами опорной конструкции под покрытием не должны чем-либо заполняться. При укладке террасных настилов на уровне земли необходимо предусматривать разграничивающий каменный бордюр и т.п. для газонов или грунта. Недопустим непосредственный контакт настила или лаги с газоном либо грунтом. Для достаточной вентиляции требуется наличие открытой щели мин. 20 мм по всему периметру настила (6).

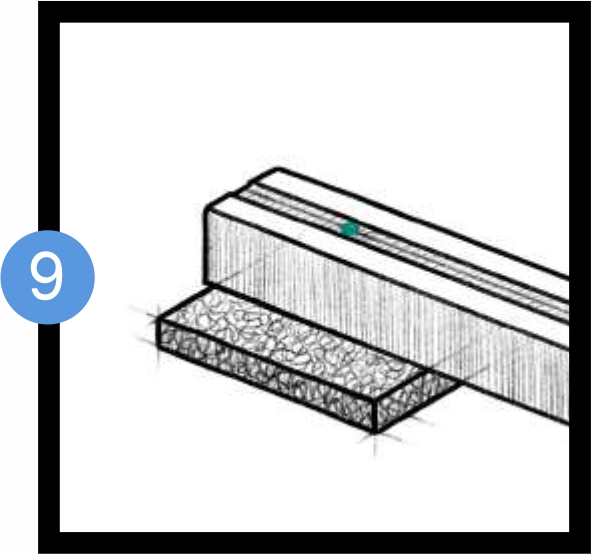

Укладка алюминиевых лаг на подготовленное основание
Опорные лаги должны иметь точечную опору, рекомендуем укладывать лаги на резиновые подложки размером 80*60*4 мм. Расстояние между центральными осями резиновых подложек не должно превышать 50 мм (7).
При монтаже ступеней в качестве обрамления по всему периметру настила нужно добавить по 2 лаги с каждой стороны, при этом распилив каждую лагу под 45° (8).
Опорные лаги крепятся к подготовленному основанию саморезами насквозь (9).

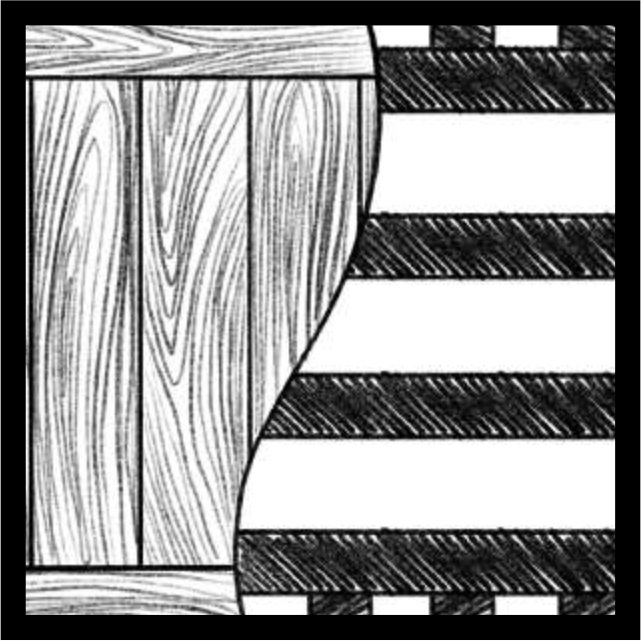

Лаги должны находиться в одной плоскости перпендикулярно длине декинга (10).

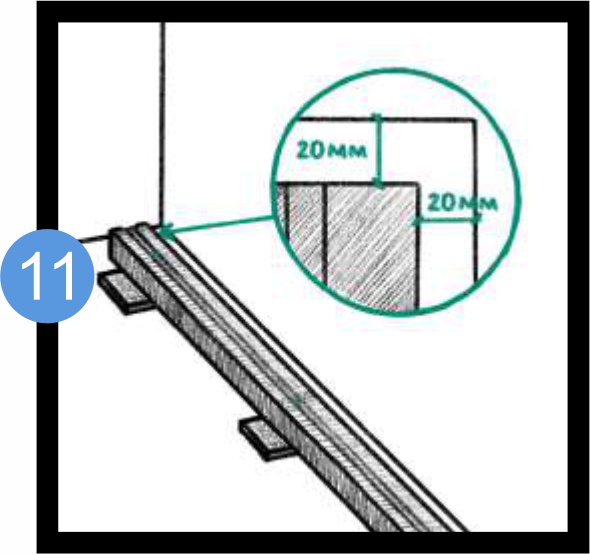

Между лагами и всеми статическими неподвижными объектами (стены, бордюры, опоры, столбы и др.) необходимо оставлять компенсационные зазоры не менее 20 мм (11).

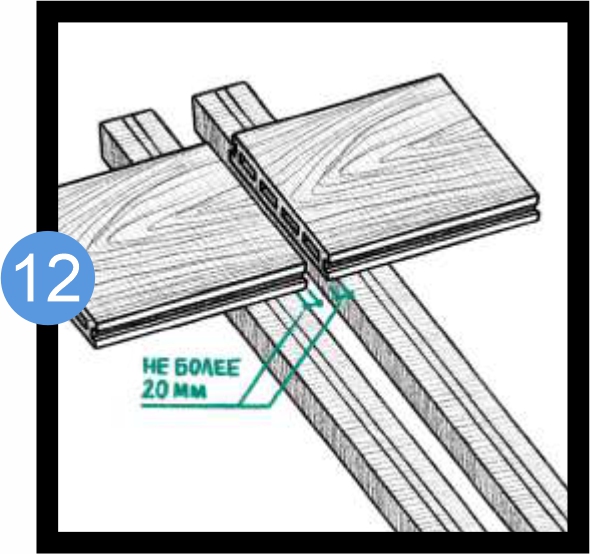

В местах стыков торцов основного профиля используйте двойные ряды опорных лаг так, чтобы каждый торец доски располагался на собственной лаге. Свес профиля с лаги должен быть не более 20 мм (12).

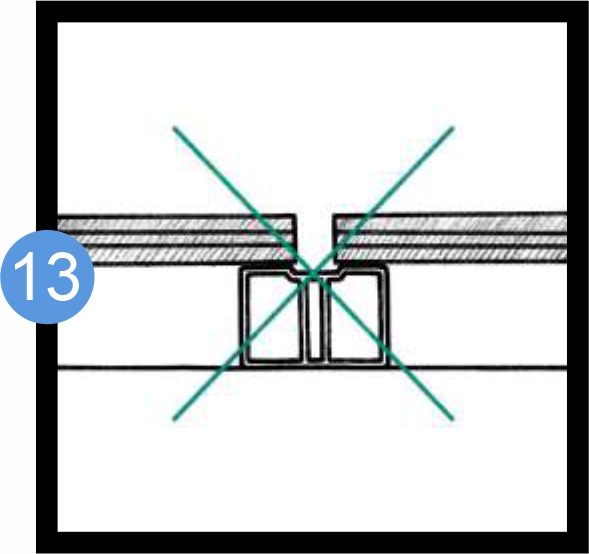

ЗАПРЕЩАЕТСЯ монтировать торцы двух досок на одну лагу (13).

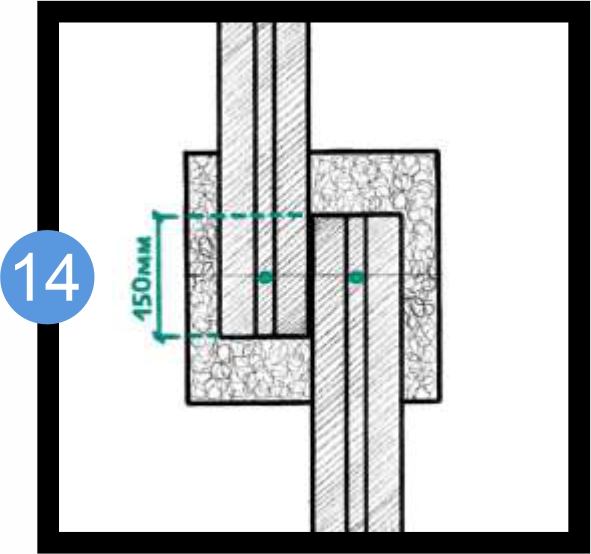

Опорные лаги, при необходимости их продолжения, укладываются внахлест друг за друга на 150 мм (14), либо кладутся по той же лини с оставлением зазора 3-5 мм между торцами несущих лаг (15).

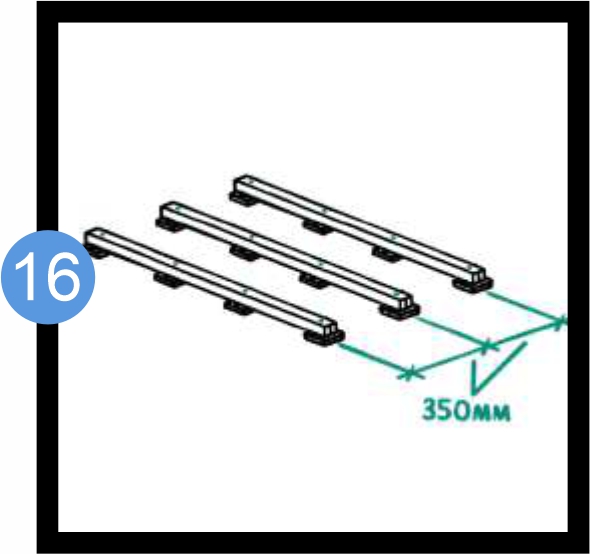

Расстояние между центральными осями рядов лаг не должно превышать 350 мм (16).

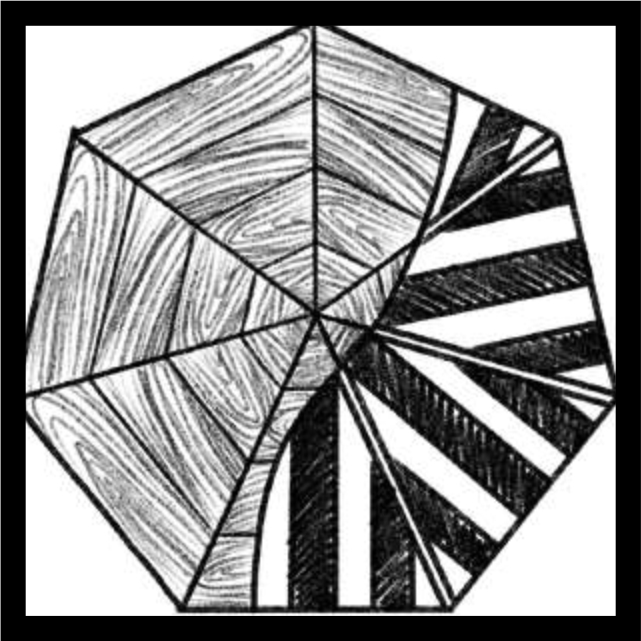

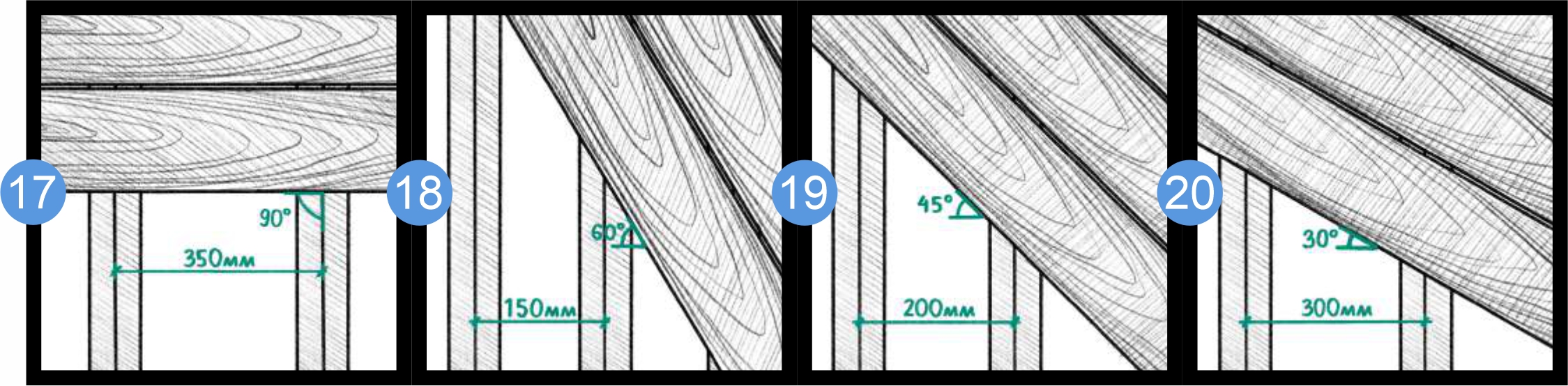

Также допускается диагональная укладка террасных досок, относительно несущих лаг.
При такой укладке расстояние между центральными осями рядов лаг должно быть сокращено:
- При укладке под 90° максимальное расстояние между центральными осями рядов: 350 мм (17).
- При укладке под 60° максимальное расстояние между центральными осями рядов: 150 мм (18).
- При укладке под 45° максимальное расстояние между центральными осями рядов: 200 мм (19).
- При укладке под 30° максимальное расстояние между центральными осями рядов: 300 мм (20).
Монтаж настила

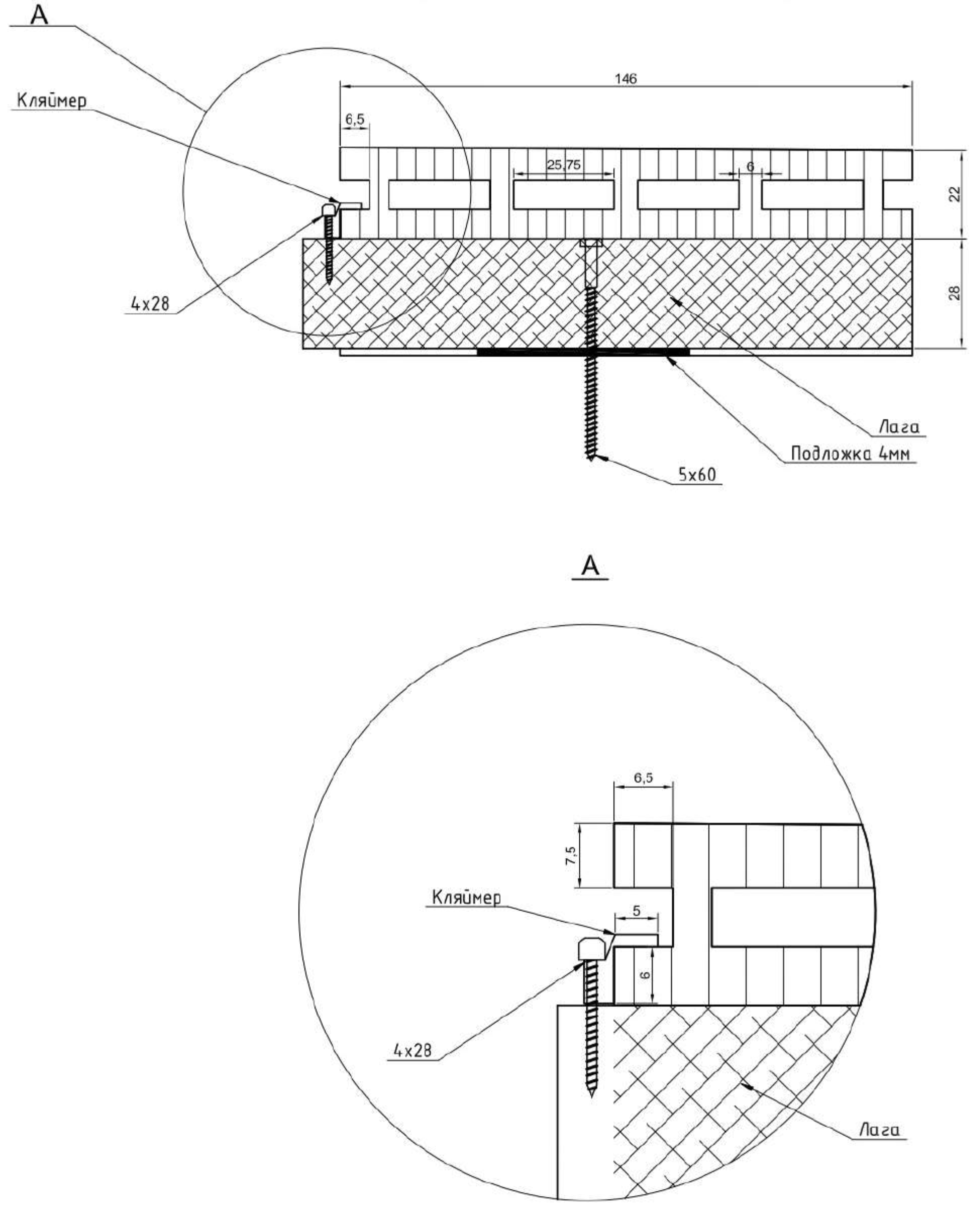

Монтаж террасной доски SINGARAJA начинается с прикрепления стартового металлического кляймера к краю каждой лаги в начале предполагаемого настила. Сначала нужно положить доску, после этого вставить в паз доски стартовый металлический кляймер и прикрутить его шурупом размером 4*28 мм, идущим в комплекте (21).
Внимание! Не прилагайте усилия при вкручивании самореза в лагу во избежание прокручивания самореза.

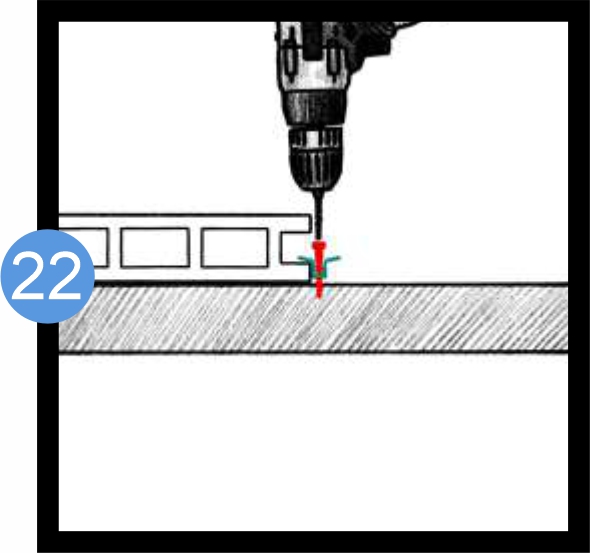

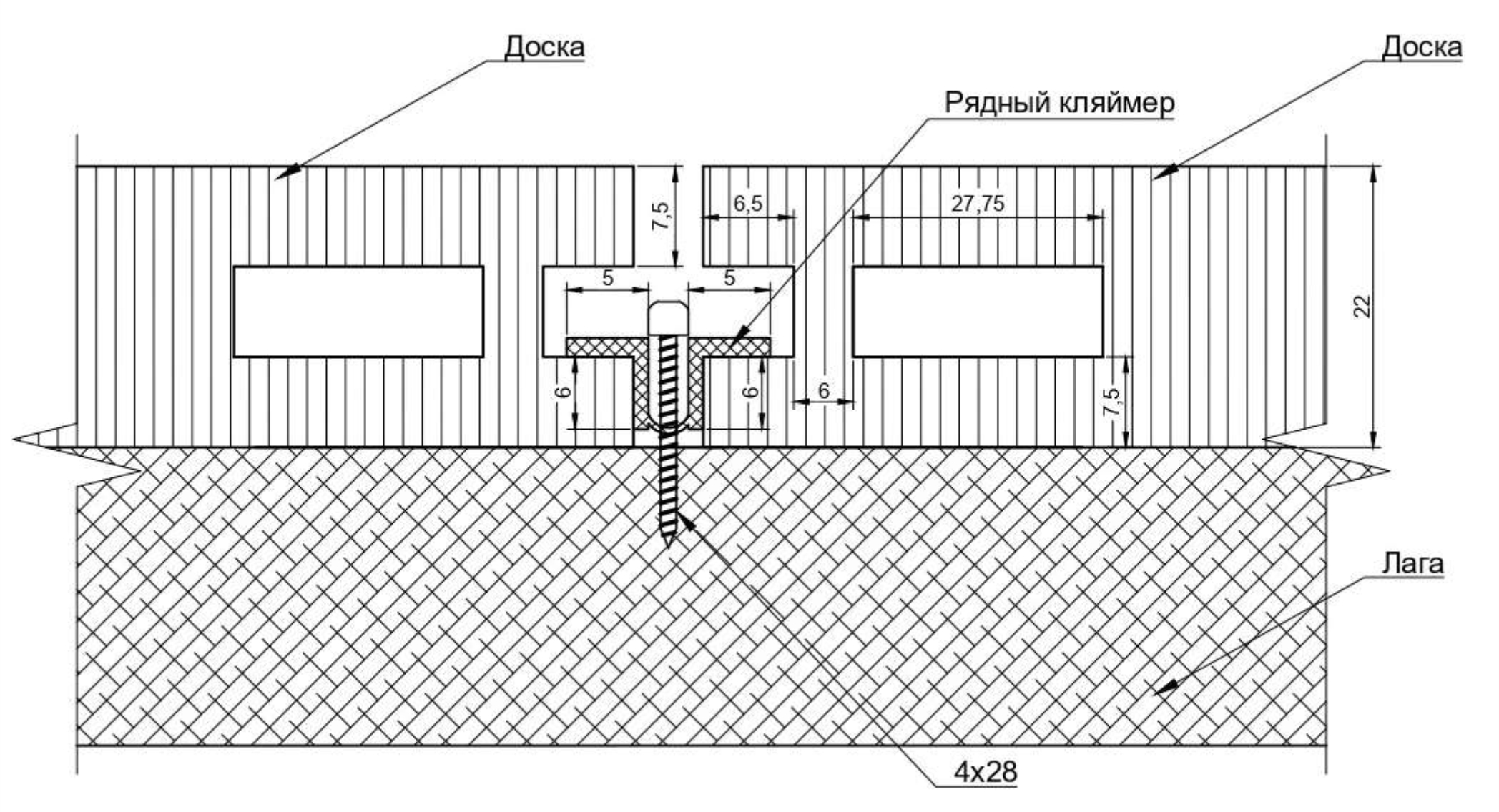

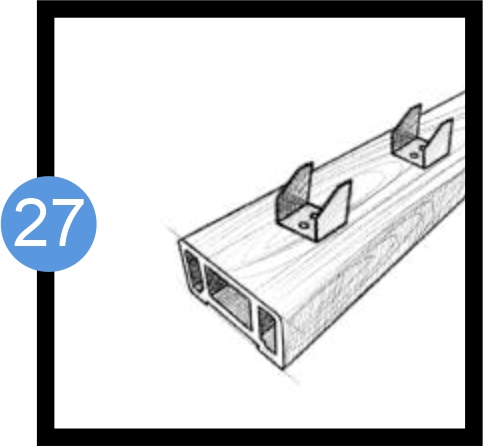

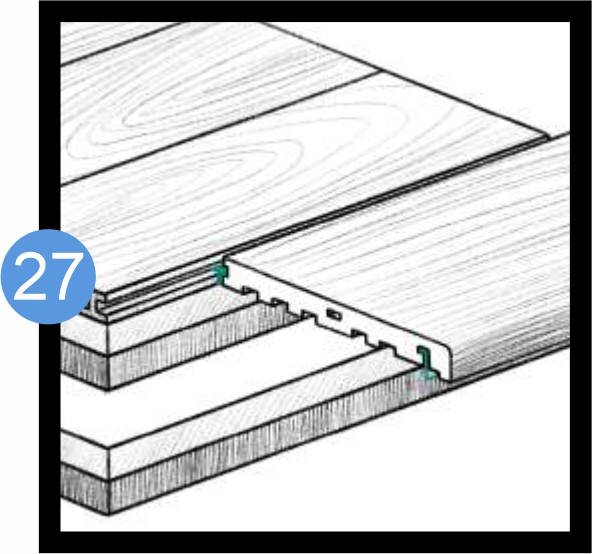

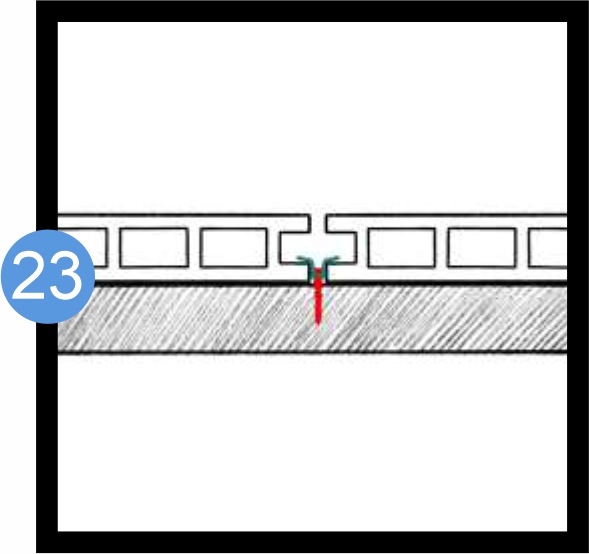

Далее доска закрепляется при помощи рядного металлического кляймера. Он сначала вставляется в доску, затем немного прикручивается для фиксации шурупом размером 4*28 мм, идущим в комплекте (22).
Далее в паз металлического рядного кляймера вставляется следующая доска, после этого закручиваем шуруп до упора (23). Действия повторяются до окончания настила.

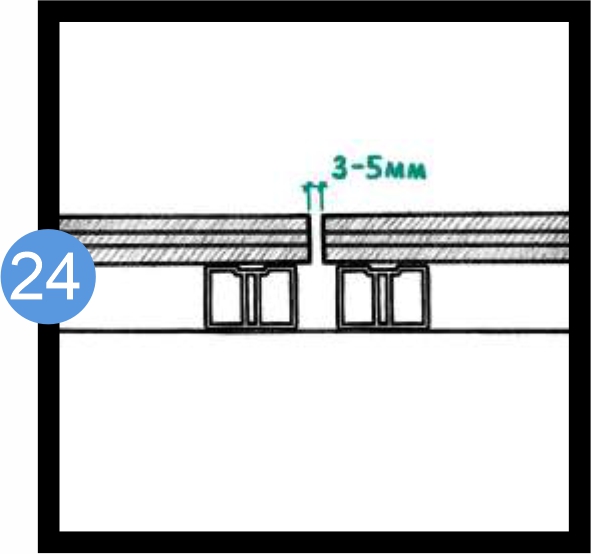

Ширина зазора между рядами опорных профилей должна составлять от 3 до 5 мм (24).
Монтаж настила заканчивается ступенью с текстурой дерева из ДПК.

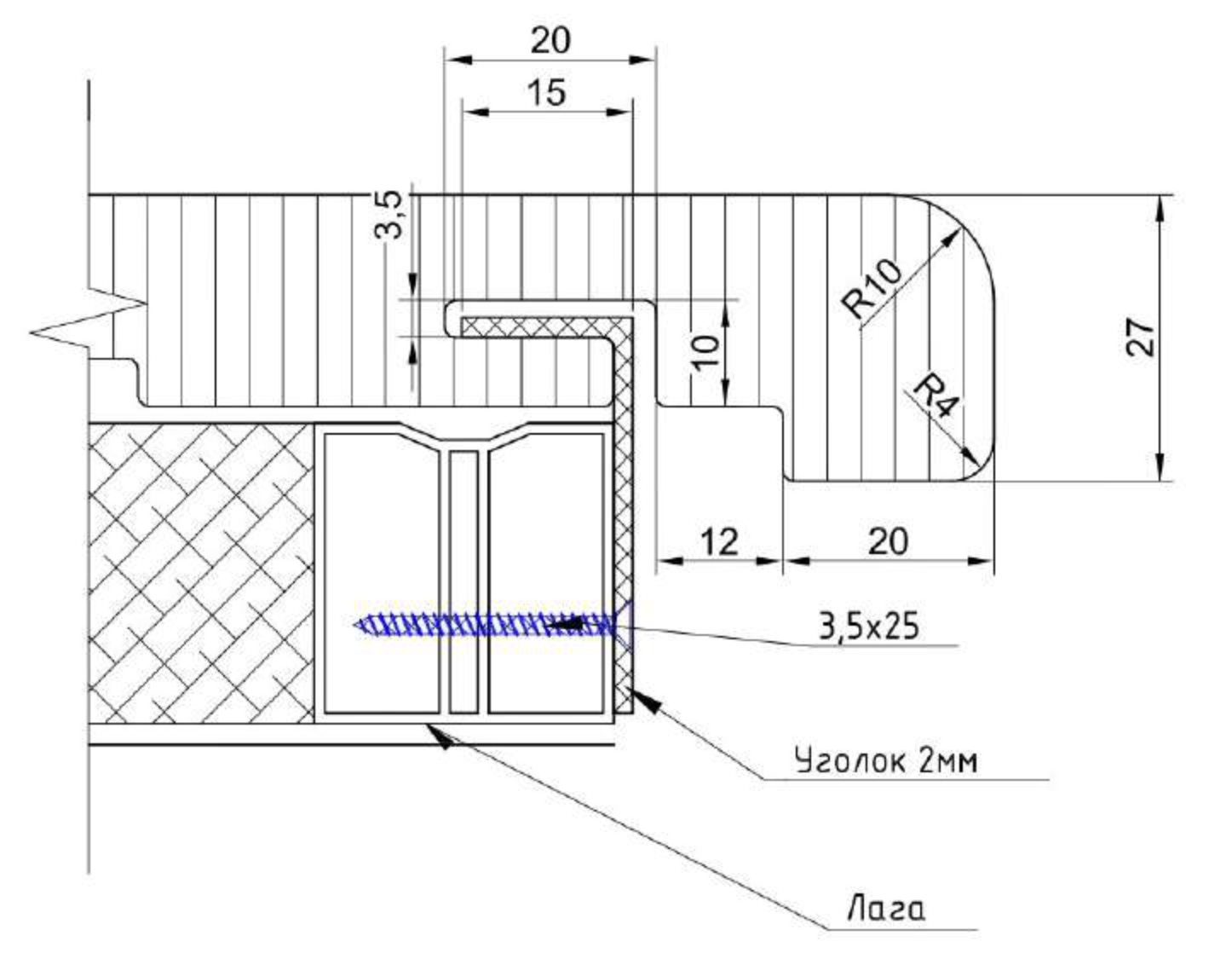

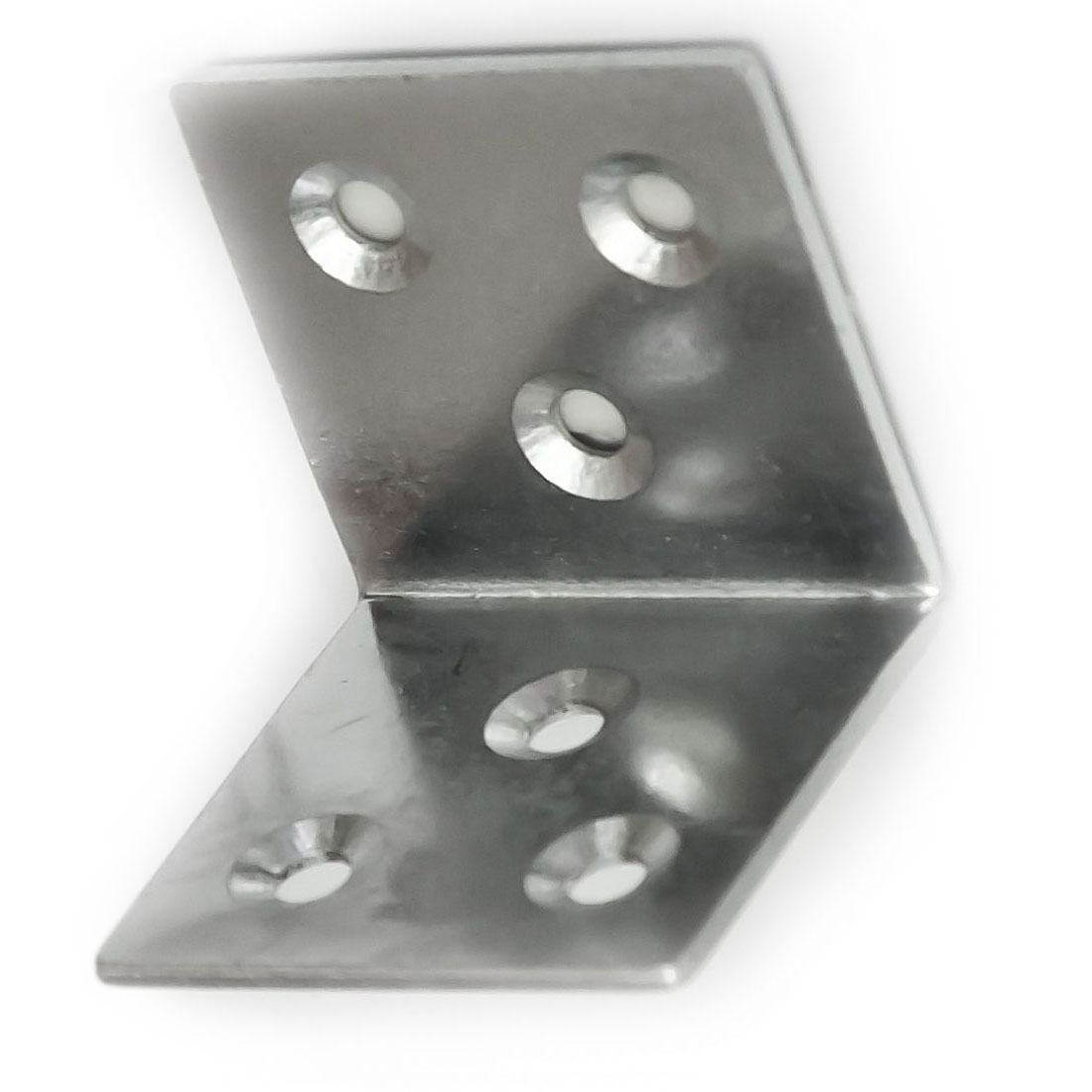

Сначала нужно отпилить от уголка размером 50*50 мм, одну из сторон на 35 мм (25).

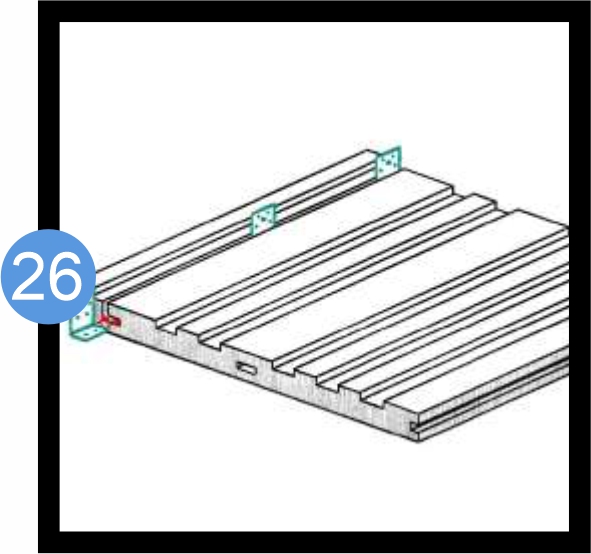

После распила следует завести уголки в специально выделенное для них отверстие возле капиноса (26).
Вставляем ступень в паз рядного кляймера, а уголки прикручиваем к лагам саморезами размером 3,5*25 мм (27). На углах ступени распиливаются под 45° (28).

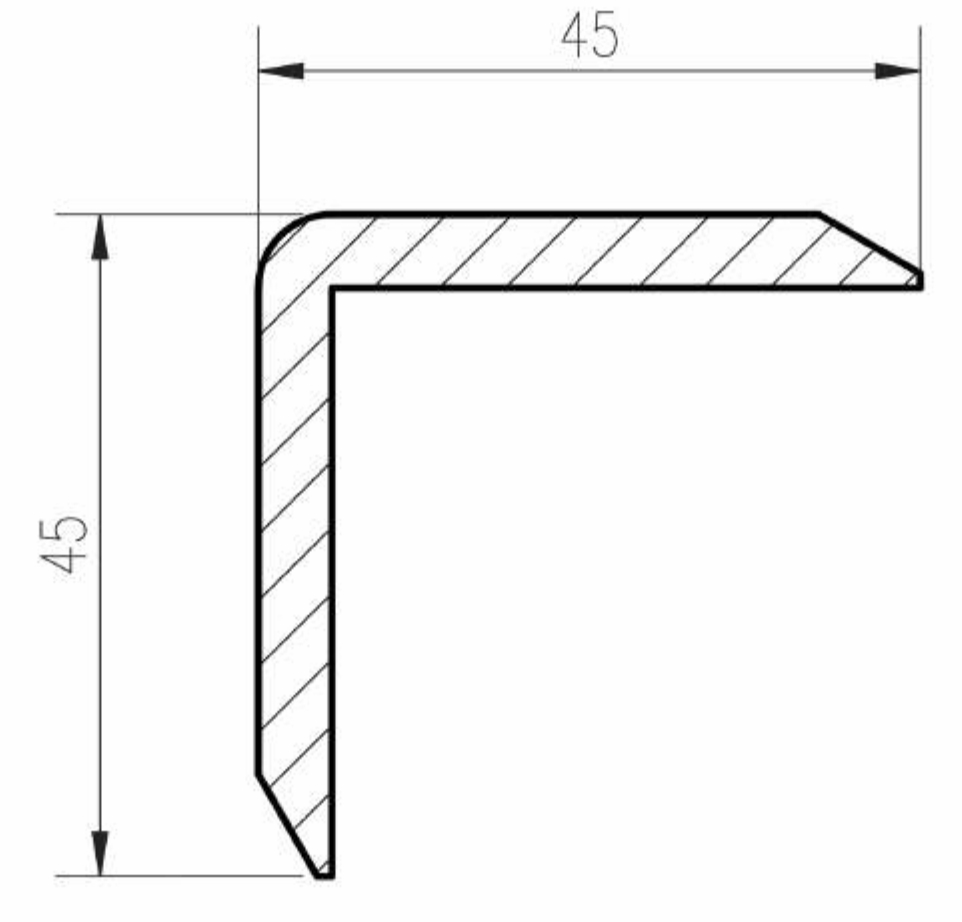

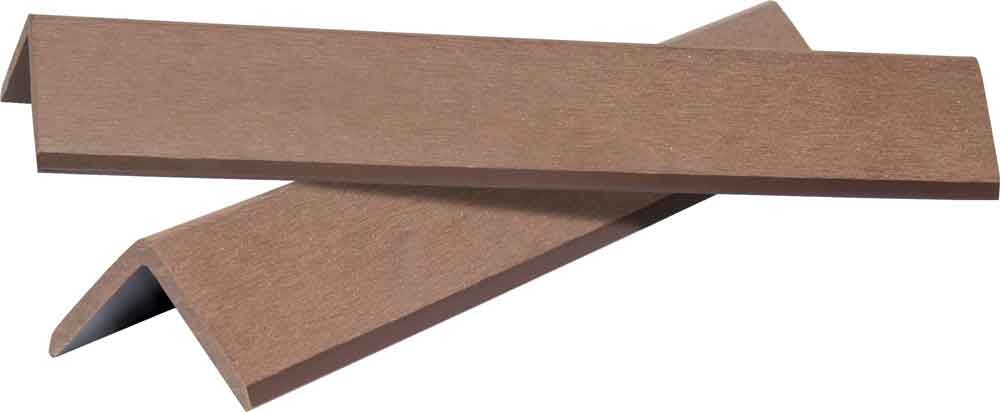

Еще торцы настила можно закрыть при помощи завершающего уголка. Тогда ступень с дополнительными лагами не используется.

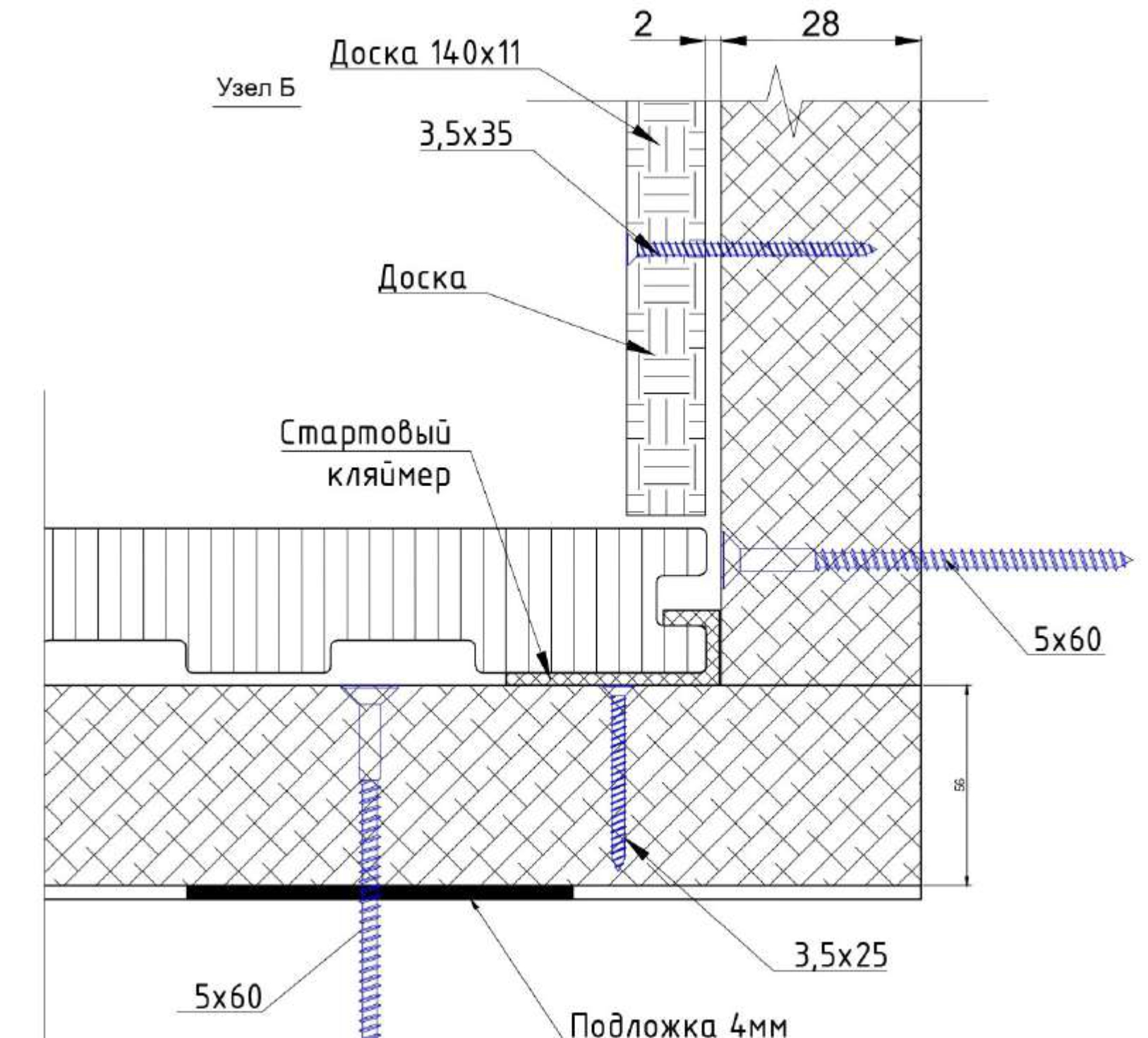

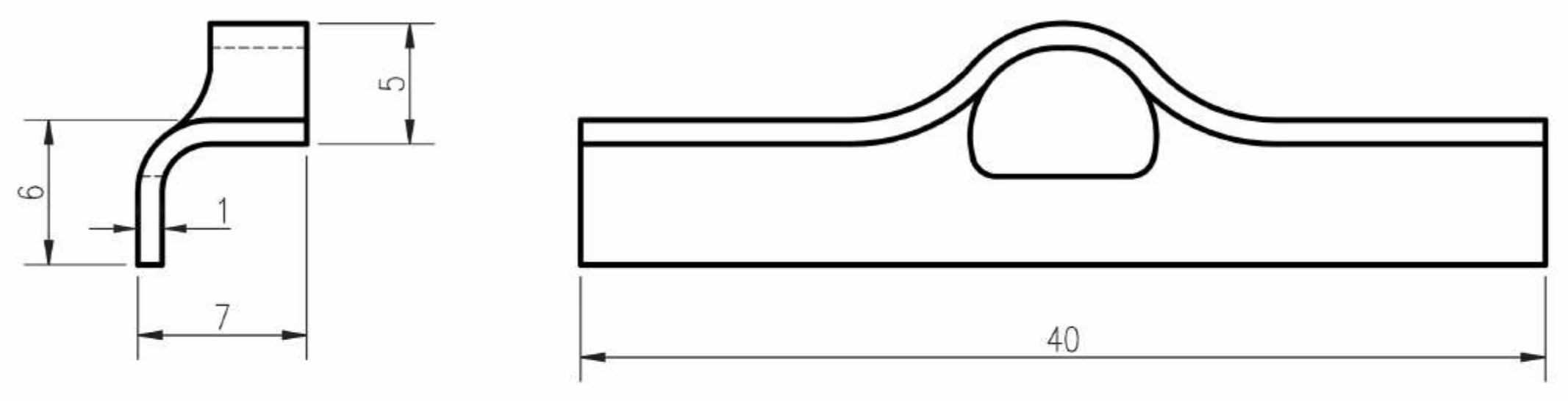

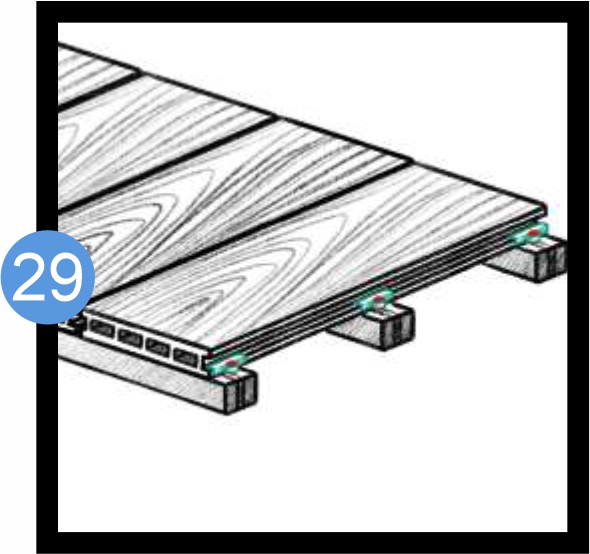

Последняя доска в настиле закрепляется стартовым металлическим кляймером. Кляймер вставляется в паз доски и закрепляется шурупом 4*28 мм, идущим в комплекте (29).

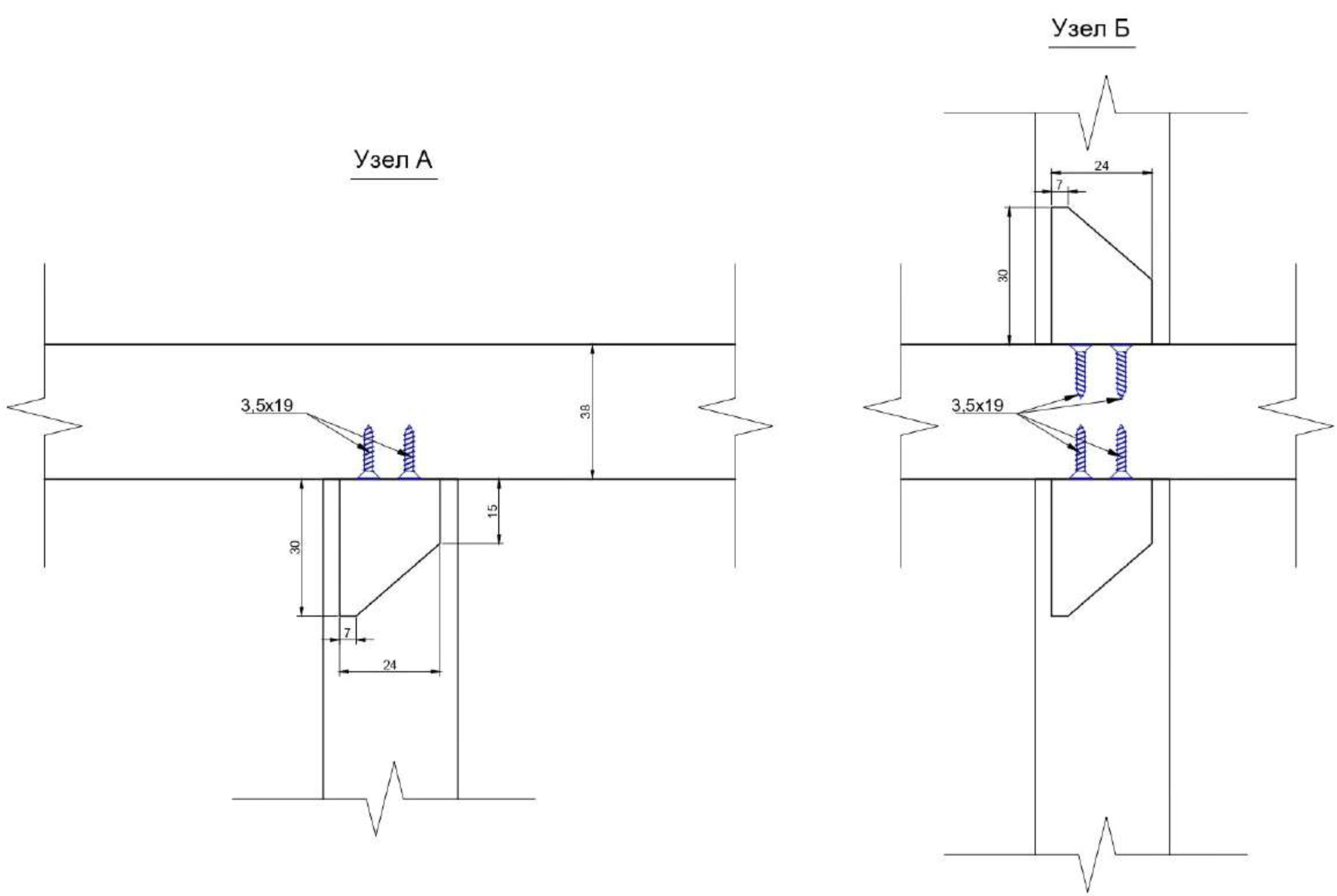

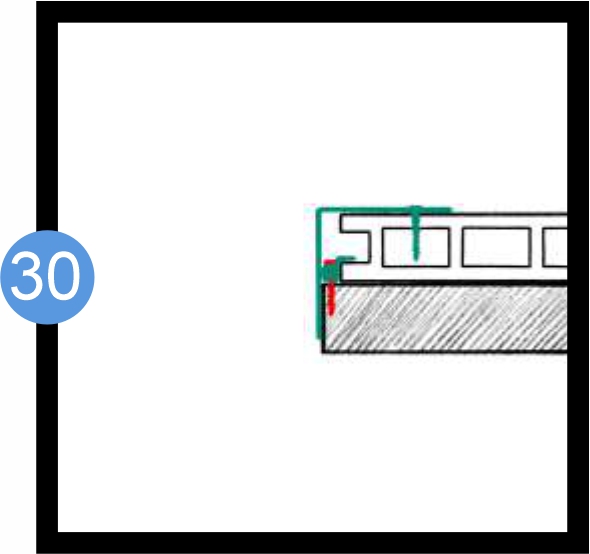

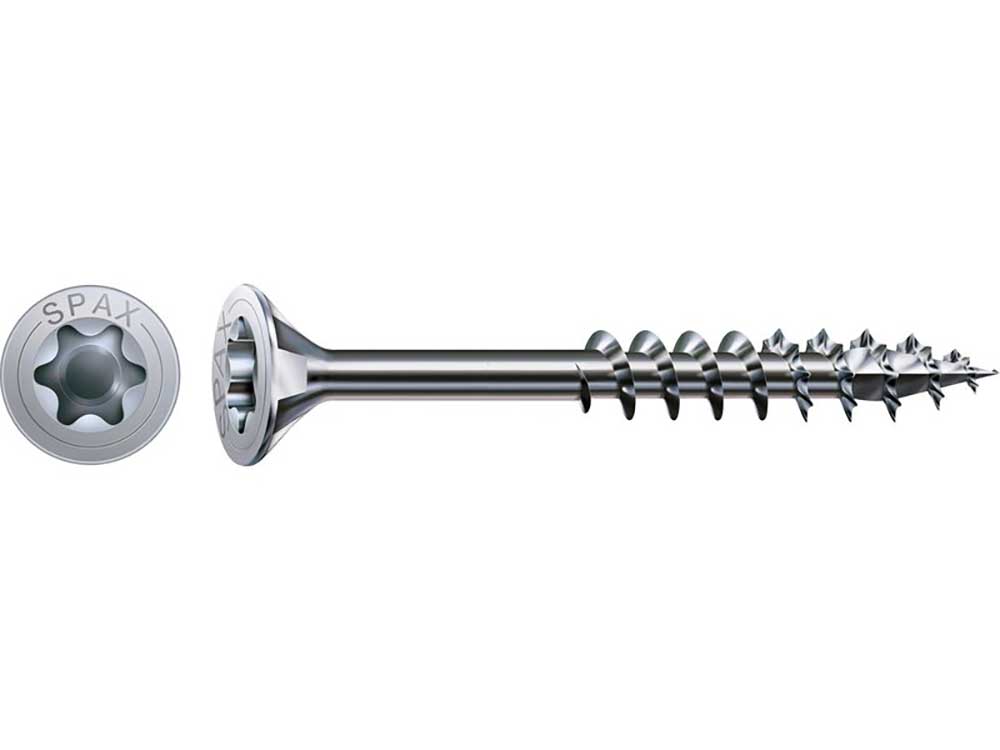

Уголок крепится к доскам в настиле на саморезы размером 3,5*19 мм, которые вкручиваются в предварительно просверленное (сверло диаметром 2,5) отверстие (30). Либо уголок можно прикрепить с помощью строительных жидких гвоздей.

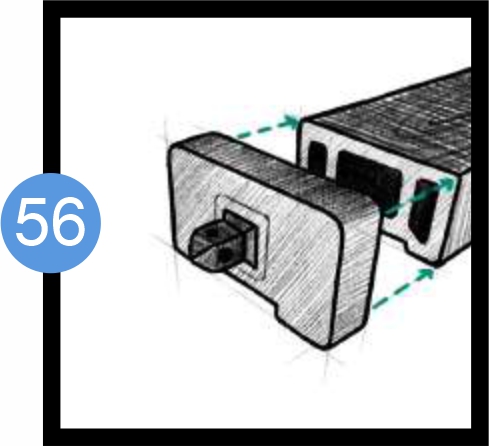

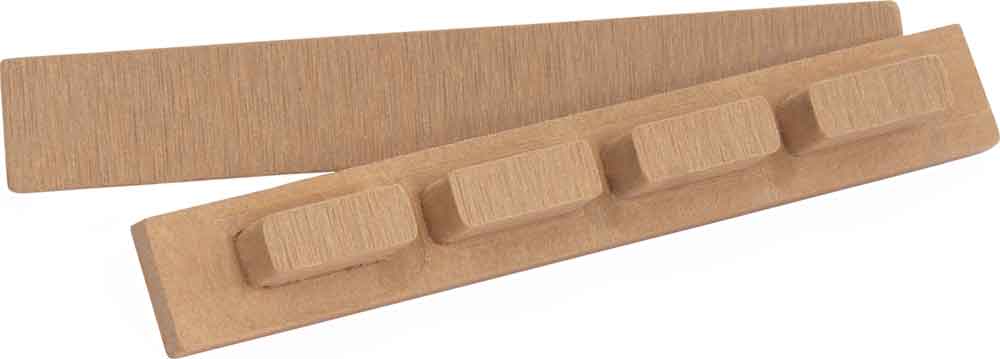

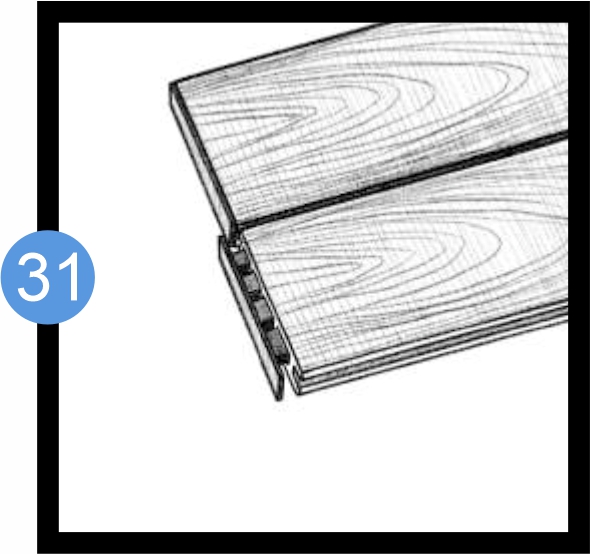

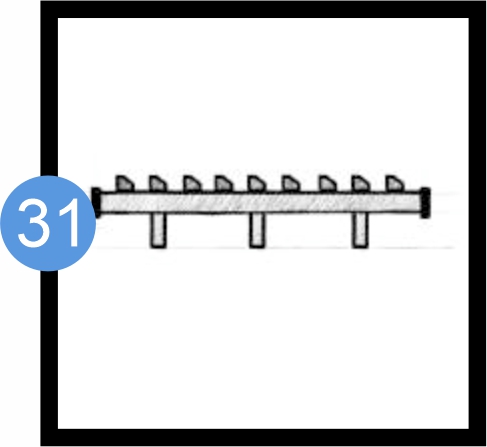

Также можно использовать торцевые заглушки (31).

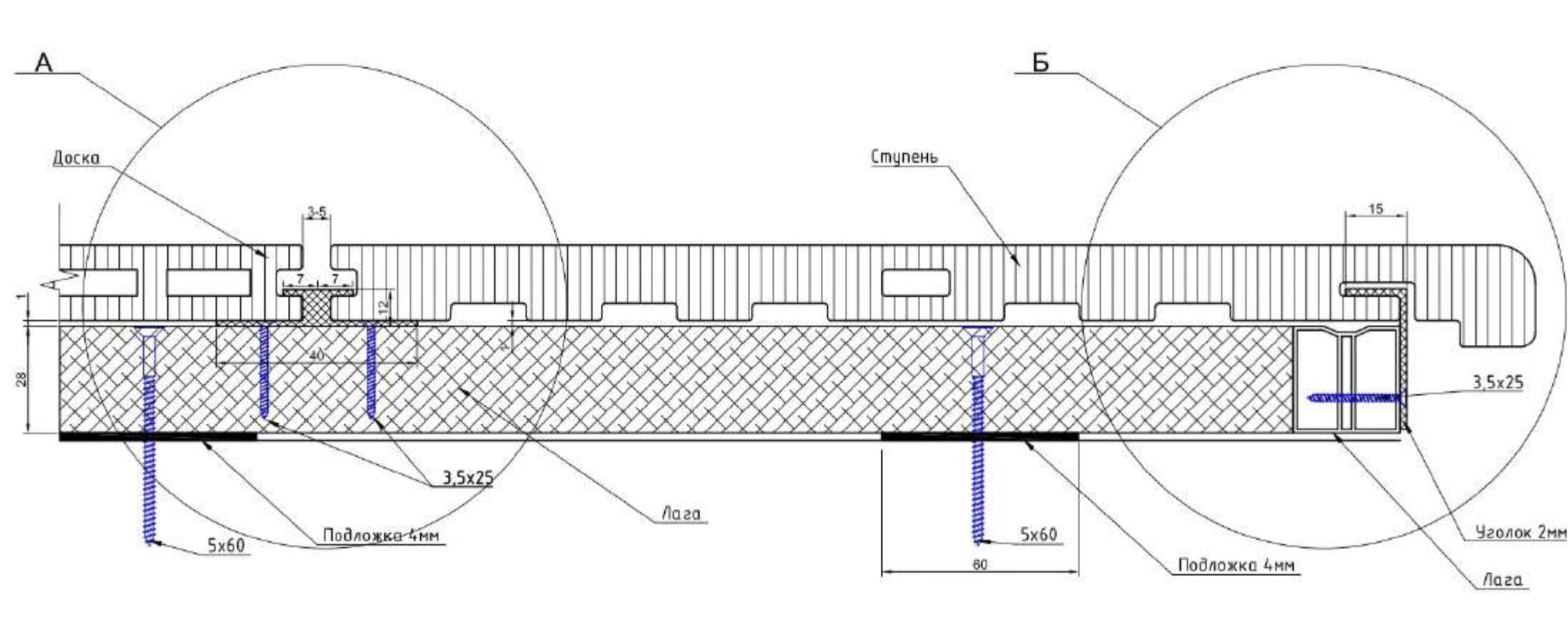

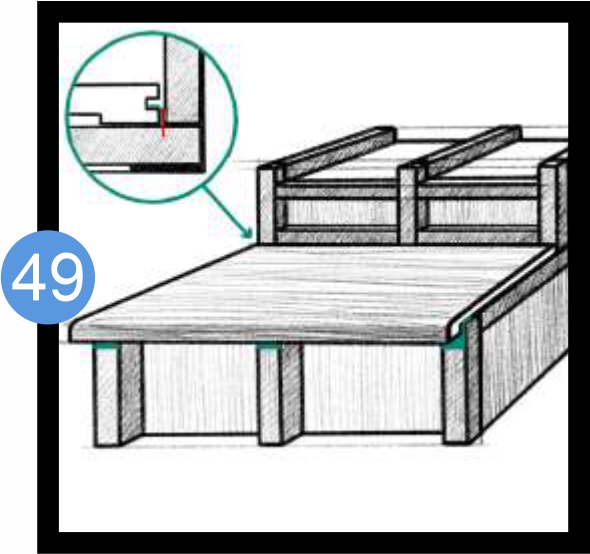

МОНТАЖ СТУПЕНЧАТОГО ПРОФИЛЯ SINGARAJA

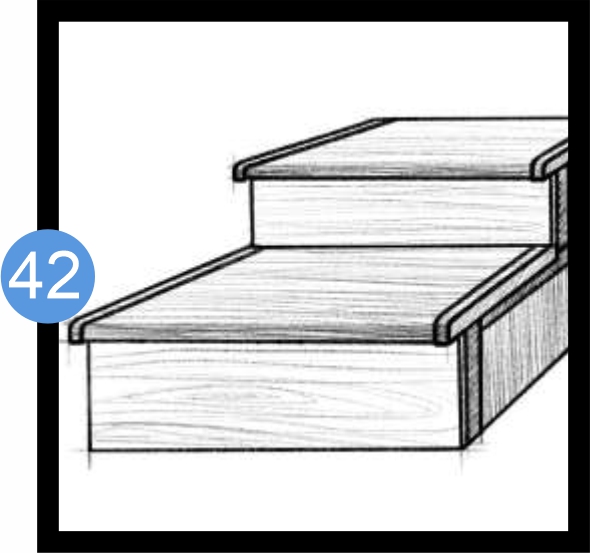

В коллекции SINGARAJA есть 2 вида ступеней.

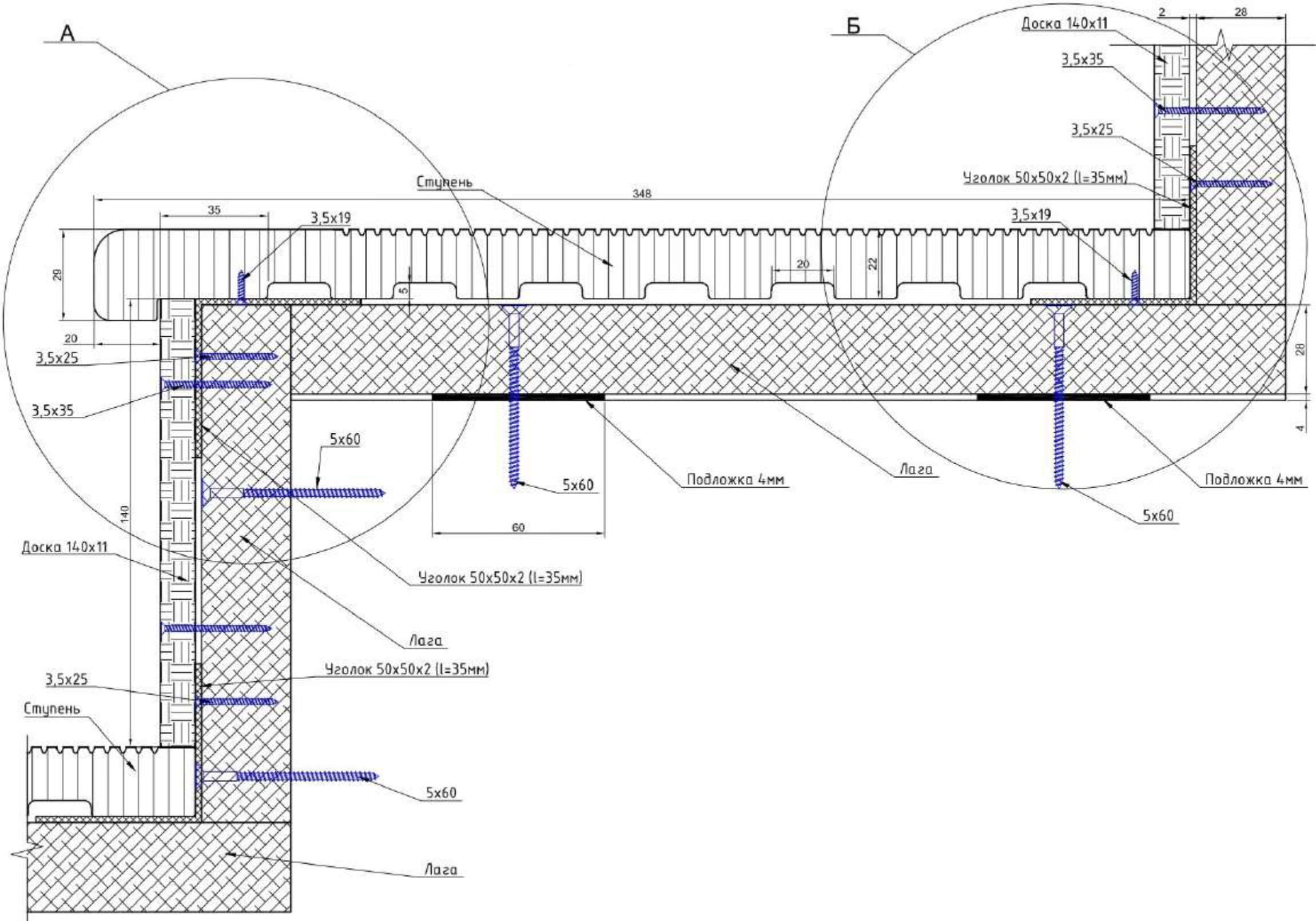

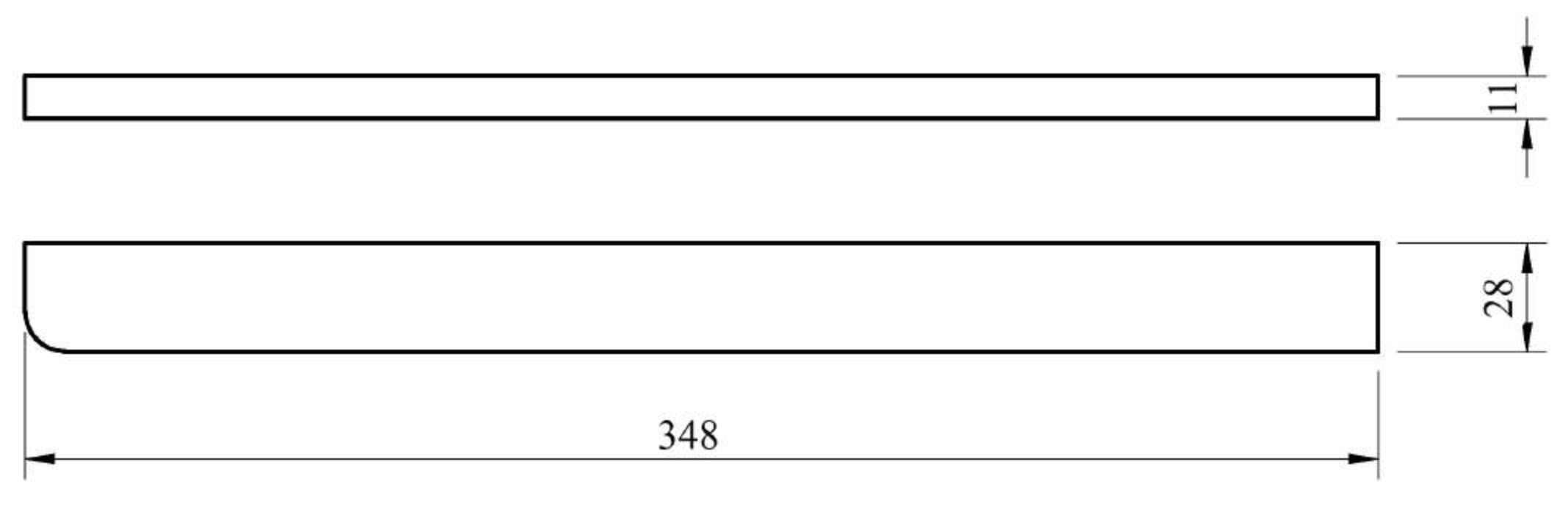

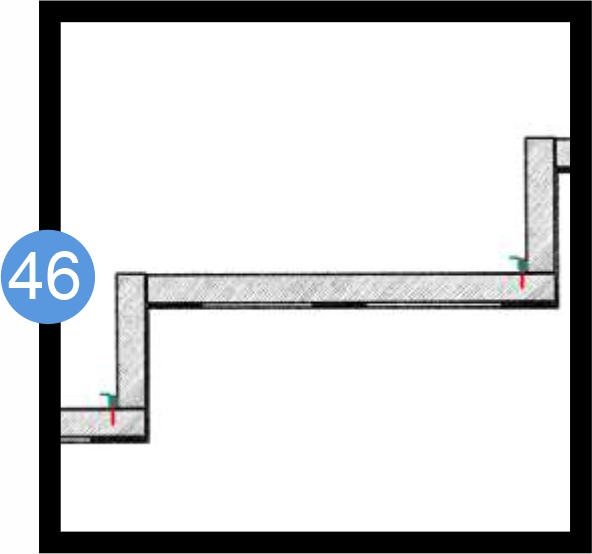

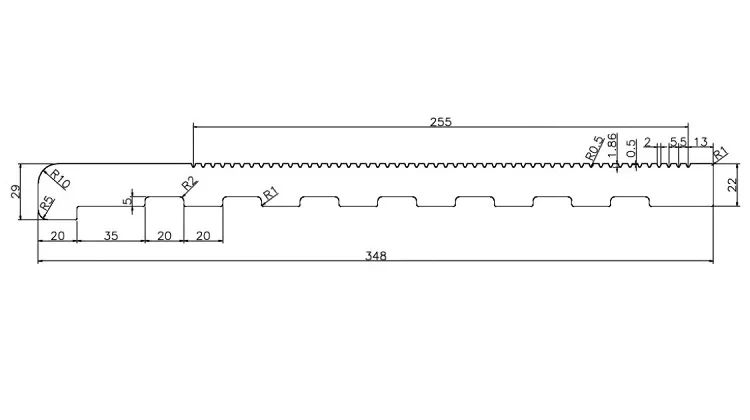

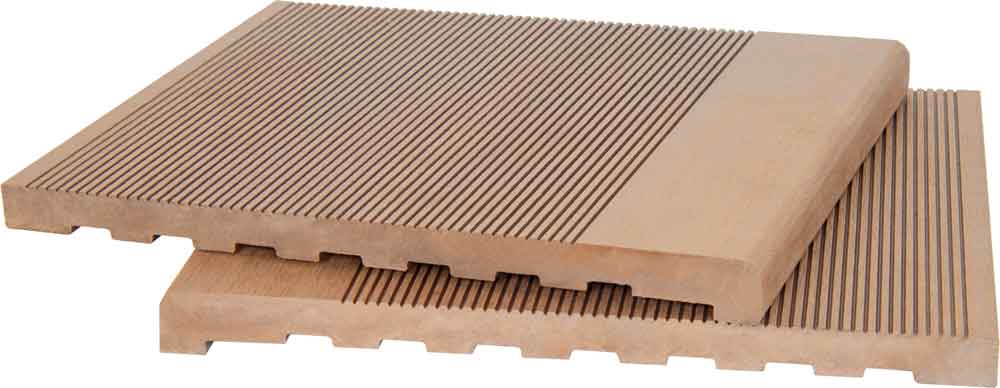

1. Ступень МАССИВ (29/22*348*2900 мм) ВЕЛЬВЕТ из ДПК.

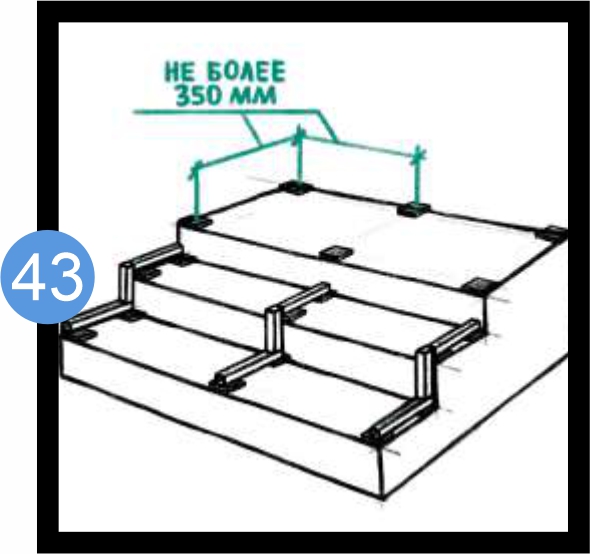

Монтаж ступени начинается с укладывания лаг на основание. В роли основания можно использовать бетон, металлический каркас или регулируемые опоры. Лаги должны иметь точечную опору в виде резиновых подложек размером 80*60*4 мм и крепиться к основанию саморезами размером 2,5*35 мм насквозь. Расстояние между центральными осями резиновых подложек не более 350 мм (32).

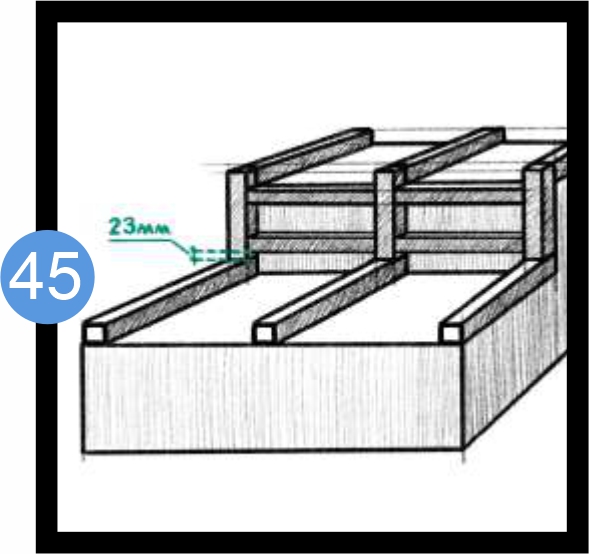

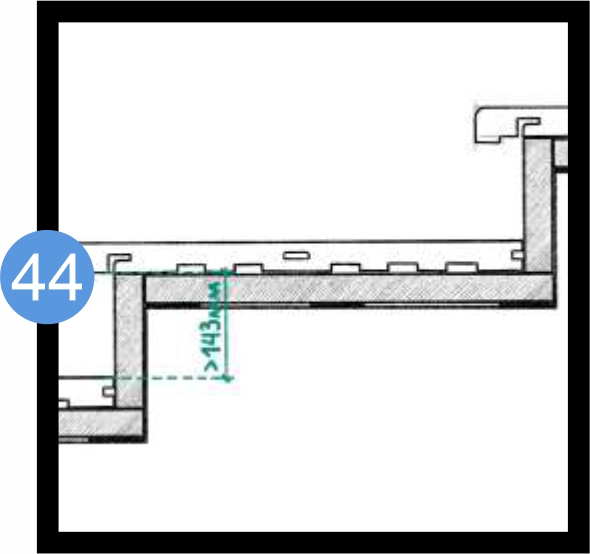

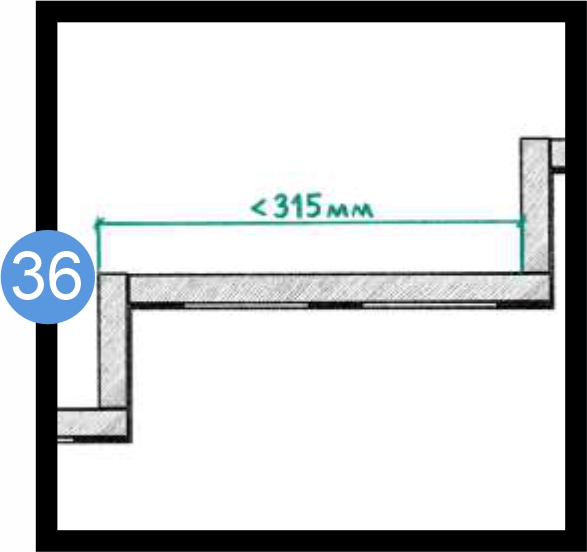

Если расстояние от верхней части нижней ступени до нижней части верхней ступени больше 143 мм (33), то перпендикулярно лагам для подступёнка крепим дополнительные лаги (34).

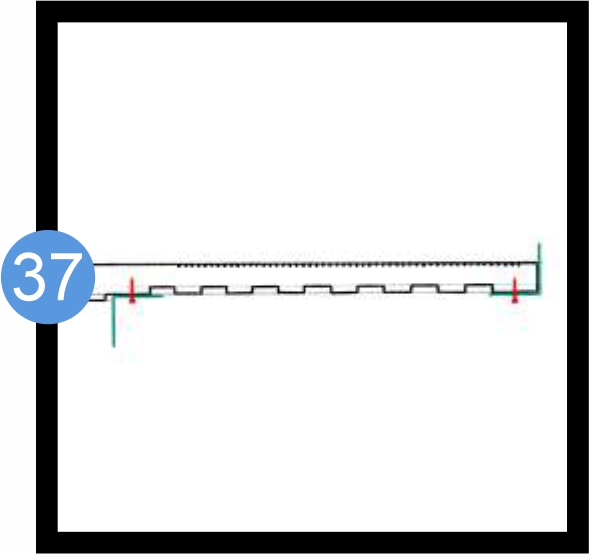

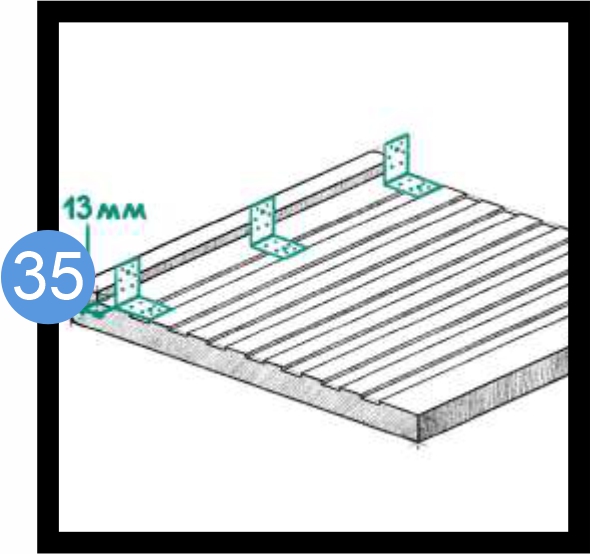

Переворачиваем ступень, отступаем 13 мм от края капиноса, подставляем уголок размером 50*50*35 мм и отмечаем место для предварительного засверливания. Далее, сначала просверливаем ступень на 19 мм сверлом диаметром 3 мм , после этого прикрепляем уголок шурупом размером 3,5*19 мм (35).
Затем нужно прикрутить уголок с другого края ступени. Для этого нужно заранее измерить ширину основания для ступени. Если ширина основания меньше 315 мм (36), то следует отпилить ненужную часть от ступени.

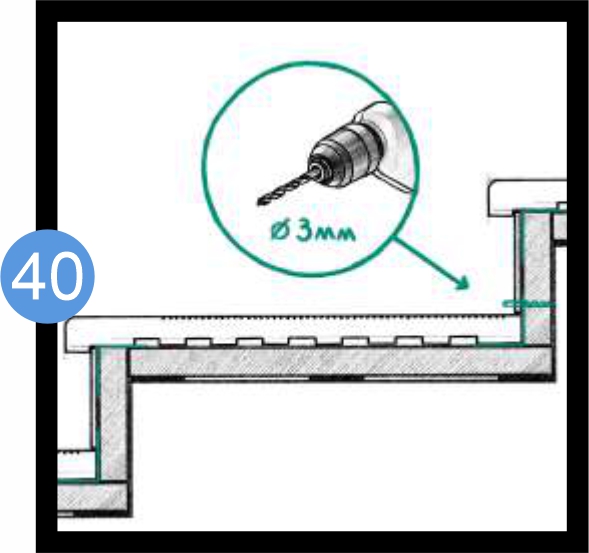

Плотно подставляем уголок к ступени. Отмечаем место для предварительного засверливания. Сверлим ступень из ДПК на 19 мм сверлом диаметром 3 мм, после этого прикрепляем уголок при помощи шурупа размером 3,5*19 мм (37).
После этого, кладём ступень на опорные лаги, и прикручиваем уголки к лагам саморезами размером 3,5*25 мм (38).

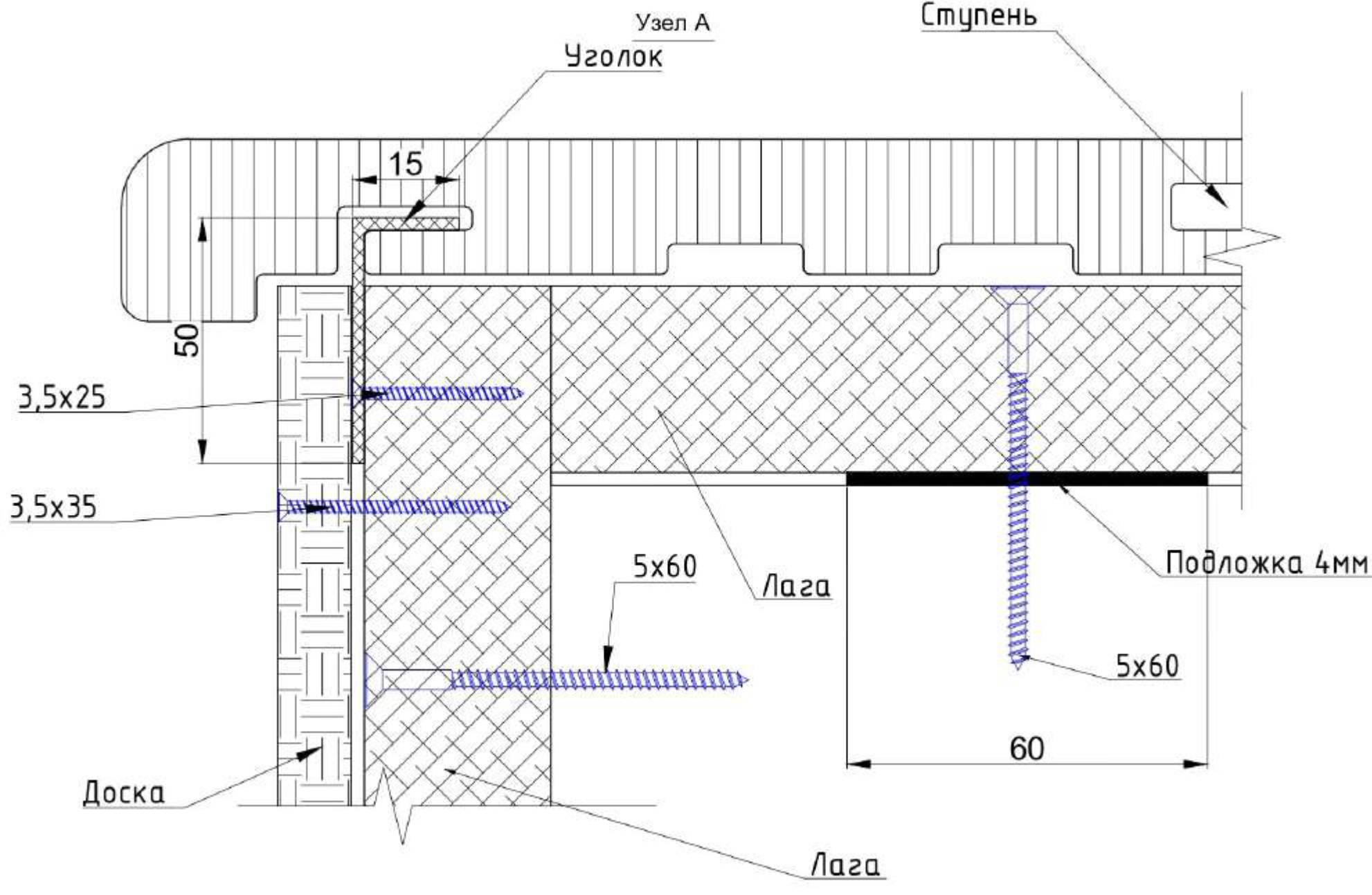

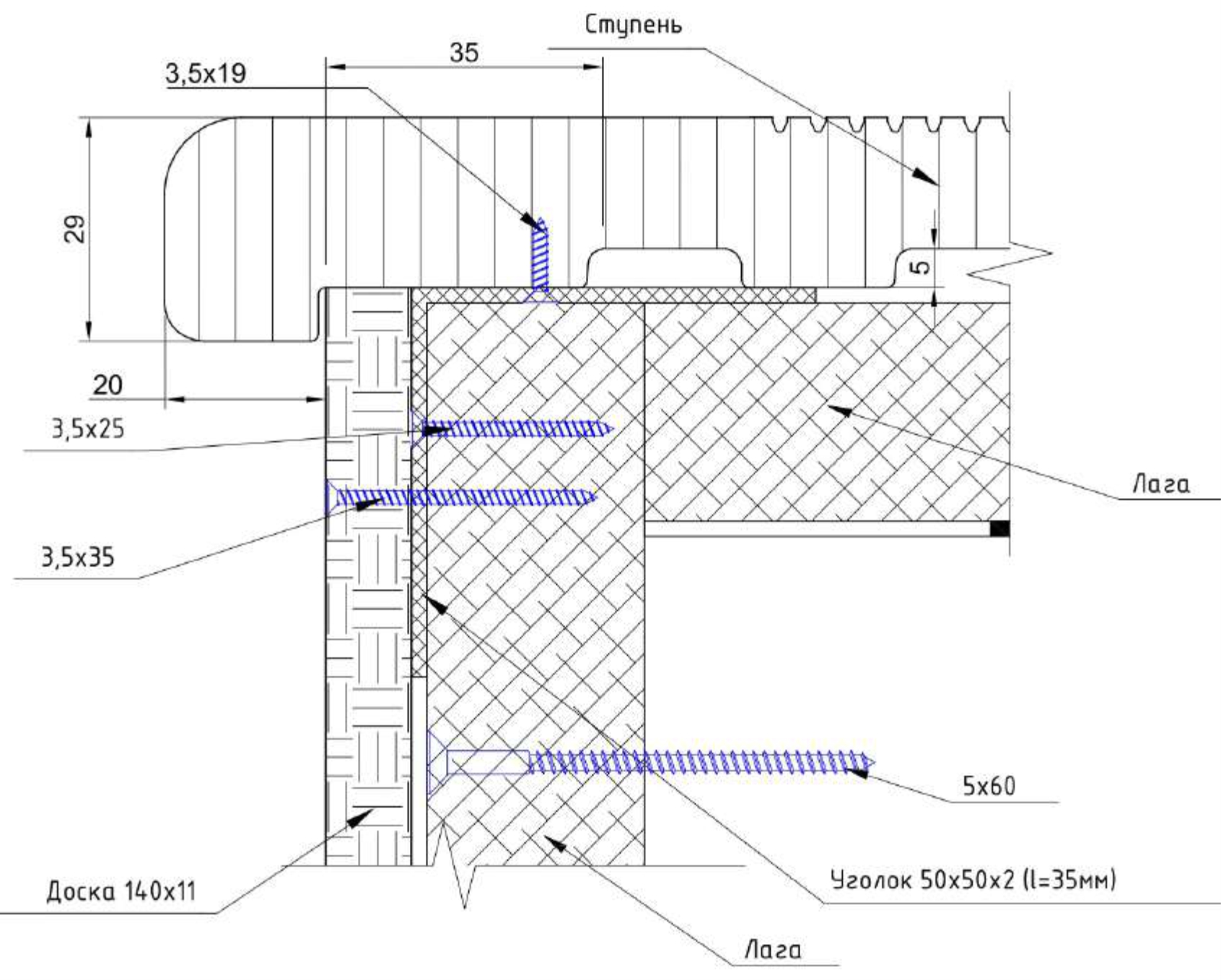

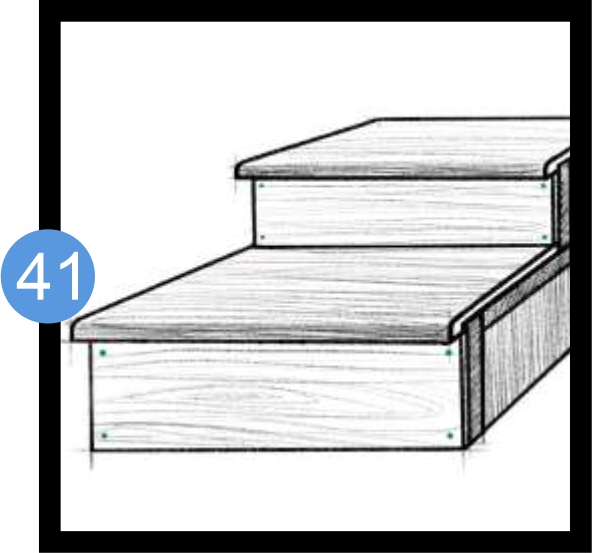

Далее нужно прикрепить подступёнок. В роли подступёнка используется универсальная доска из ДПК коллекции SINGARAJA.

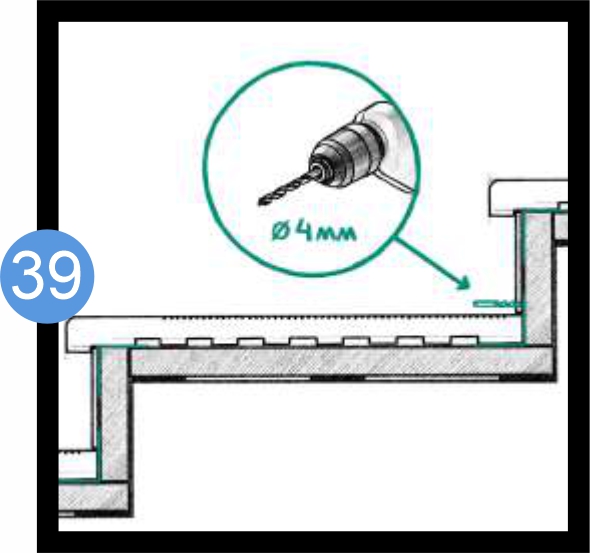

Подставляем доску, отмечаем места для предварительного засверливания. Сначала просверливаем доску из ДПК сверлом по дереву диаметром 4 мм (39), после просверливаем лагу сверлом по металлу диаметром 3 мм (40).
После предварительного просверливания прикрепляем подступёнок шурупами размером 3,5*35 мм (41).
Можно использовать заглушки для ступени. Они крепятся к торцам ступени саморезами размером 3,5*25 мм насквозь, при предварительном засверливании сверлом диаметром 3 мм (42).

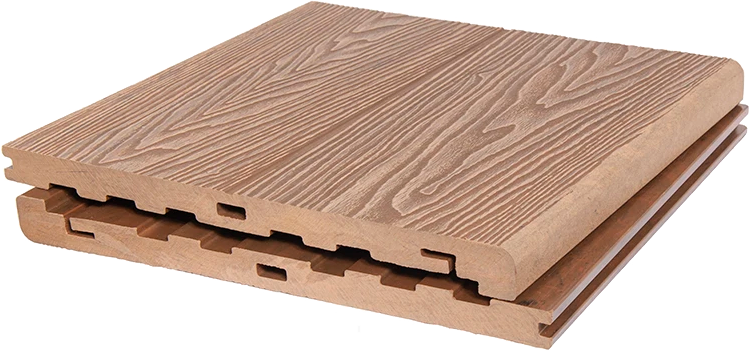

2. Ступень NEW МАССИВ (27/20x320x2900 мм) 3D+3D из ДПК
Монтаж ступени начинается с укладывания лаг на основание. В роли основания можно использовать бетон, металлический каркас или регулируемые опоры. Лаги должны иметь точечную опору в виде резиновых подложек размером 80*60*4 мм и крепиться к основанию саморезами размером 2,5*35 мм насквозь. Расстояние между центральными осями резиновых подложек не более 350 мм (43).

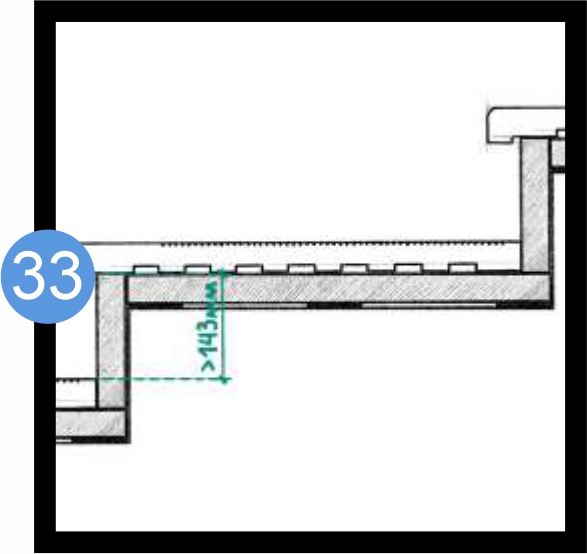

Если расстояние от верхней части нижней ступени до нижней части верхней ступени больше 143 мм (44), то перпендикулярно лагам для подступёнка крепим дополнительные лаги (45).
Монтаж ступени осуществляется при помощи металлического стартового кляймера коллекции SINGARAJA и уголка размером 50x50x35 мм.
Сначала нужно прикрепить стартовый кляймер. Стартовый кляймер прикручивается впритык к лагам для подступенка, шурупом размером 4*28 мм, идущим в комплекте (46).

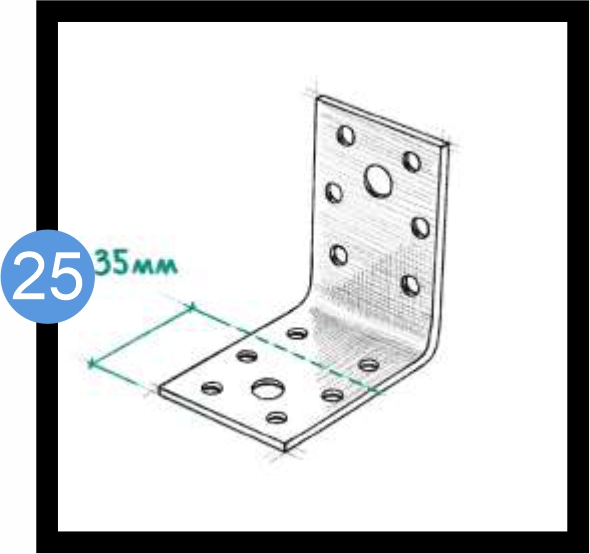

Далее нужно отпилить от уголка размером 50x50x35 мм одну из сторон на 35 мм.(47).

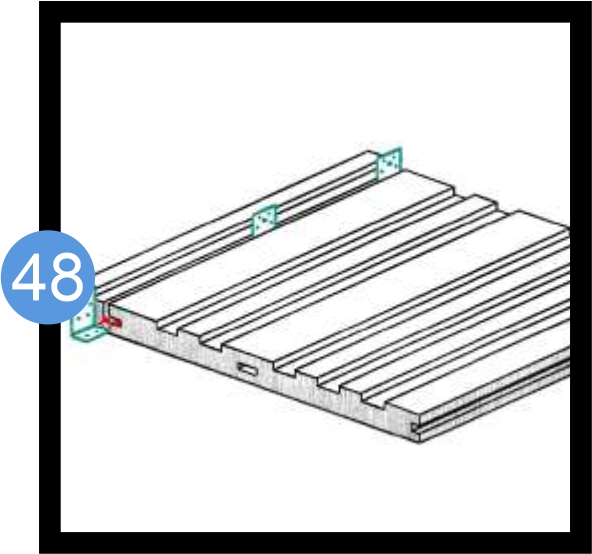

После распила, следует завести уголок в специально выделенное для него место под ступенью, возле капиноса (48).
Вставляем ступень в ранее прикрепленный стартовый кляймер, а уголки прикручиваем к лагам саморезами размером 3,5*25 мм (49).
Монтаж подступенка происходит по тому же принципу и последовательности, что и со ступенью 1
ОБЩАЯ ИНФОРМАЦИЯ
Учитывайте линейное расширение композитного материала – 2 мм на 1 погонный метр доски. Оставляйте зазоры между торцами террасных досок – от 3 до 5 мм для компенсации линейного расширения материала (50).
ЗАПРЕЩАЕТСЯ монтаж террасы при температуре ниже +5° С.
Необходимо учитывать, что при монтаже на открытых пространствах при плюсовой температуре окружающей среды, в дневное время и отрицательной в ночное, компенсационные зазоры будут меняться.
При монтаже террасы в теплое время года на открытом воздухе, материал необходимо укрыть от попадания прямых солнечных лучей.
Допускается разнотонность цвета доски от произведённых разных партий. Рекомендуем при укладке доску брать из разных пачек или поддонов.
Обязательное использование кляймера только компании POLIVAN GROUP коллекции SINGARAJA.

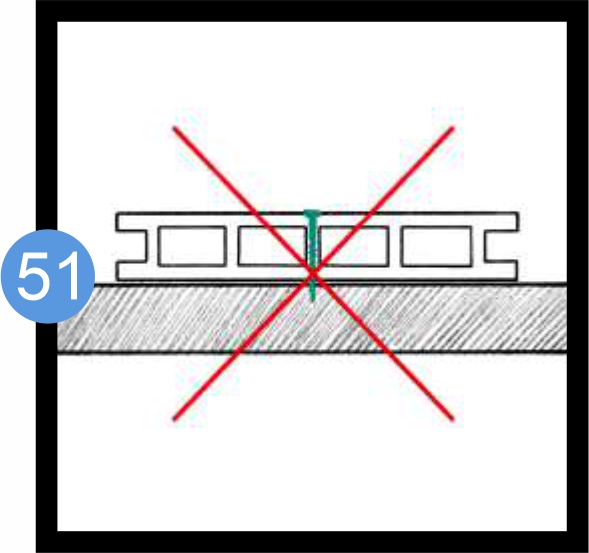

ЗАПРЕЩАЕТСЯ шурупить доску насквозь (51).
ЗАПРЕЩАЕТСЯ использовать террасную доску не по назначению, например в качестве фасадной доски.

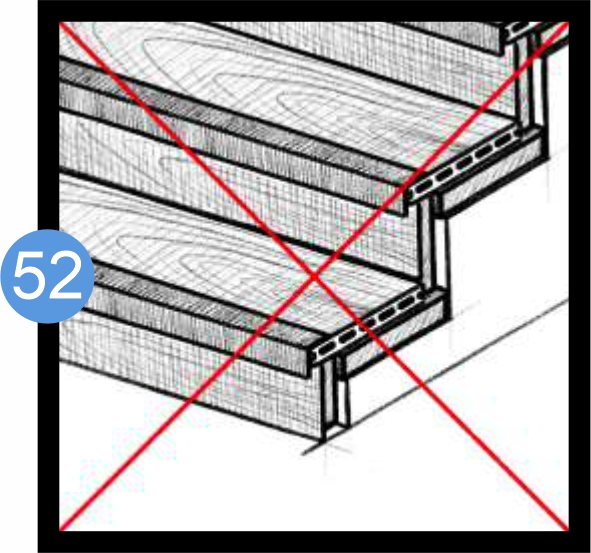

Если вместо ступени используется террасная доска, то не рекомендуется использовать уголок из ДПК для закрытия торцов доски, так как он выполняет больше декоративную функцию (52).
Производитель оставляет за собой право изменять инструкцию, со всеми изменениями вы можете ознакомиться на нашем сайте. При несоблюдении инструкции и рекомендаций производитель оставляет за собой право аннулировать предоставленные гарантийные обязательства.

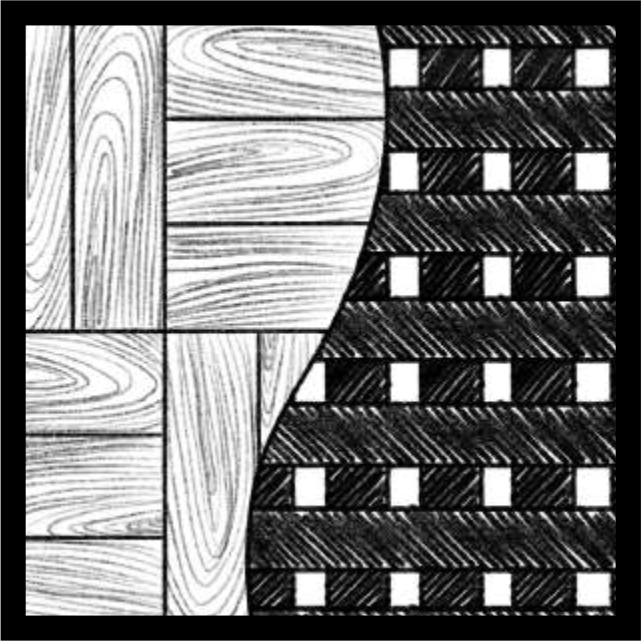

ВАРИАНТЫ УКЛАДКИ ТЕРРАСНОЙ ДОСКИ

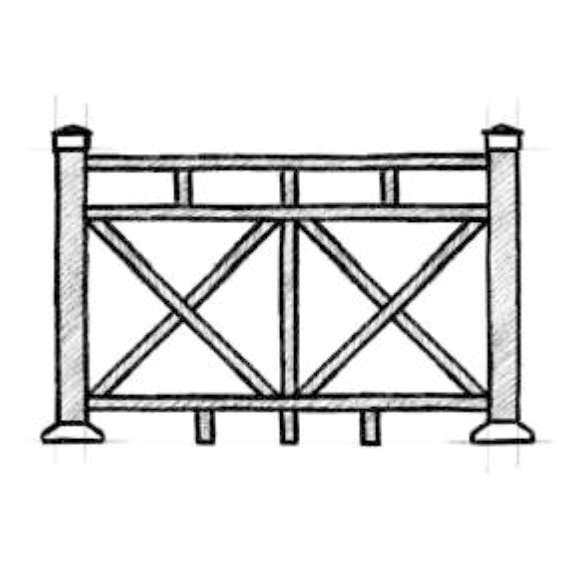

Инструкция по монтажу системы ограждения SINGARAJA

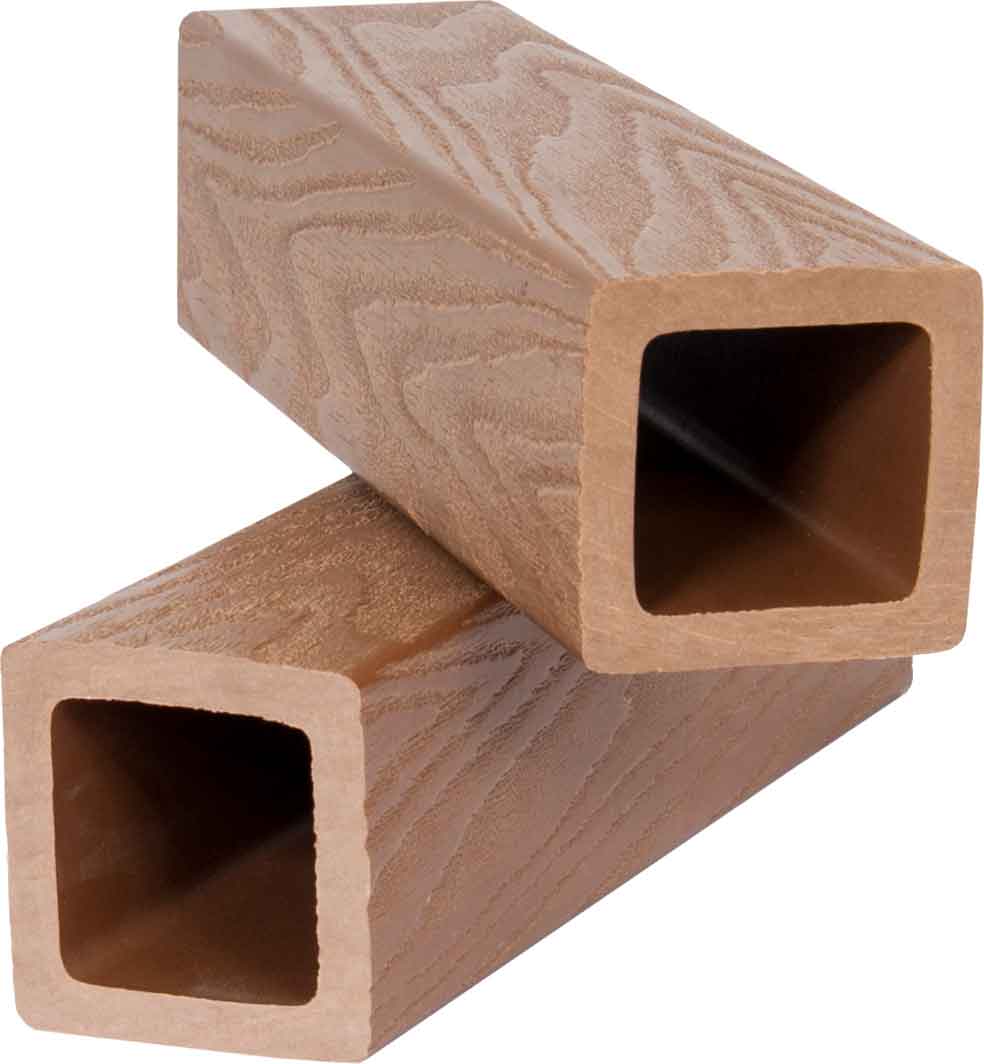

КОМПЛЕКТАЦИЯ
--3D-фактура-дерева,-песочный.jpg)
--3D-фактура-дерева,-песочный.jpg)
--3D-фактура-дерева,-песочный.jpg)

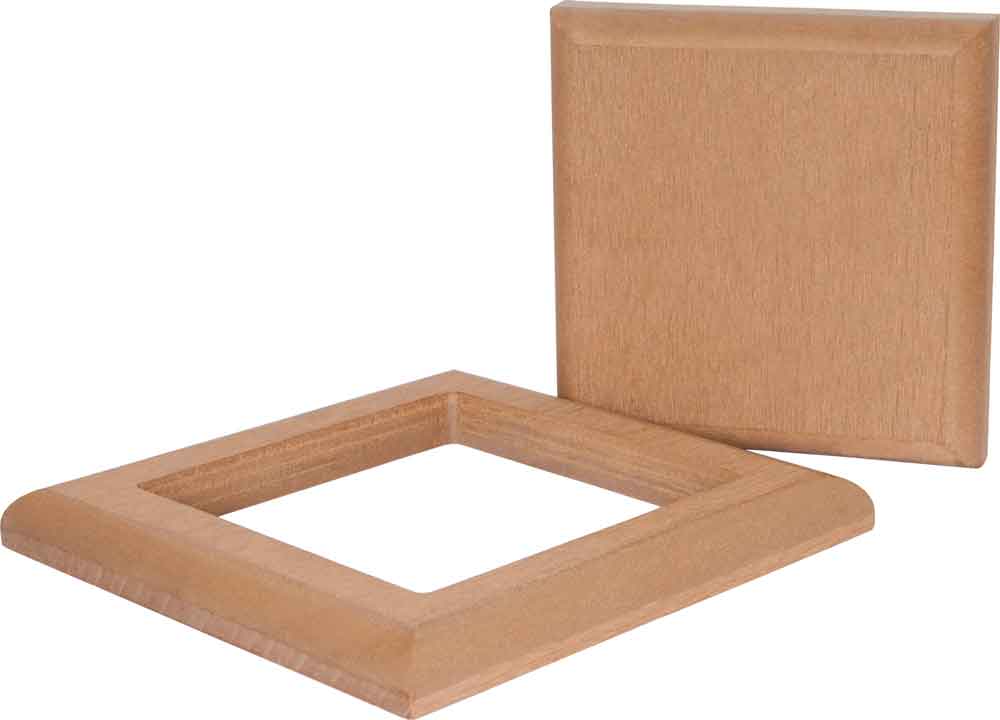

,-ДПК,-песочный-2.jpg)
-,-алюминий-4.jpg)
,-алюминий-1.jpg)

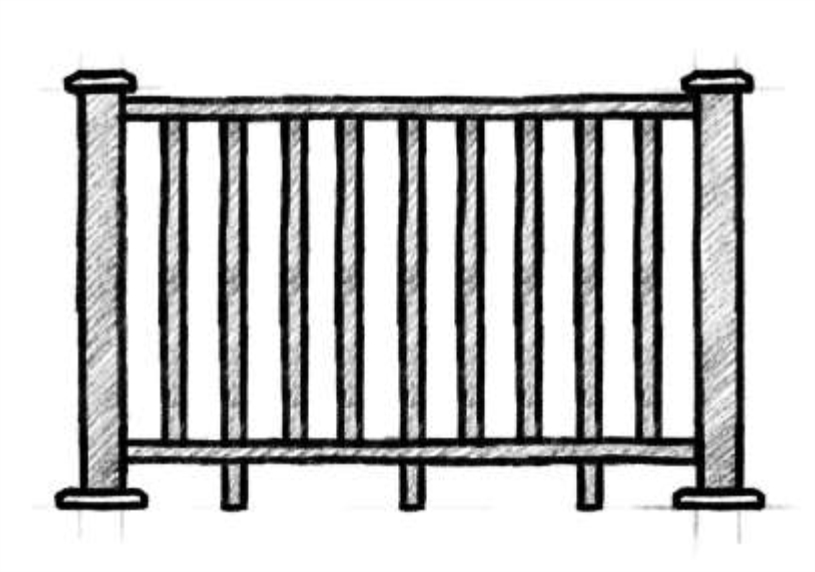

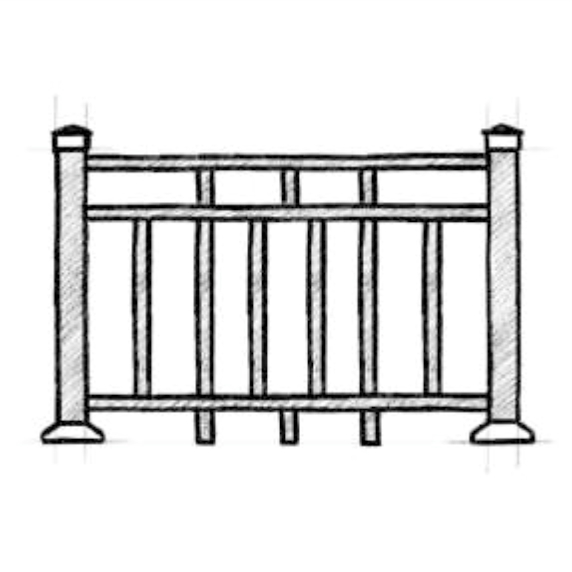

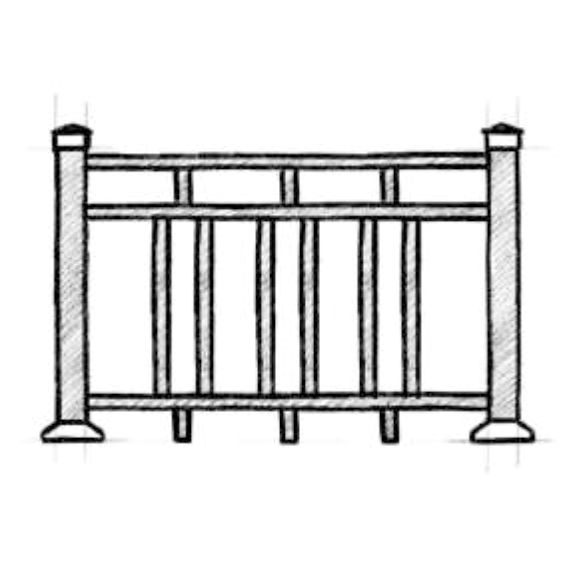

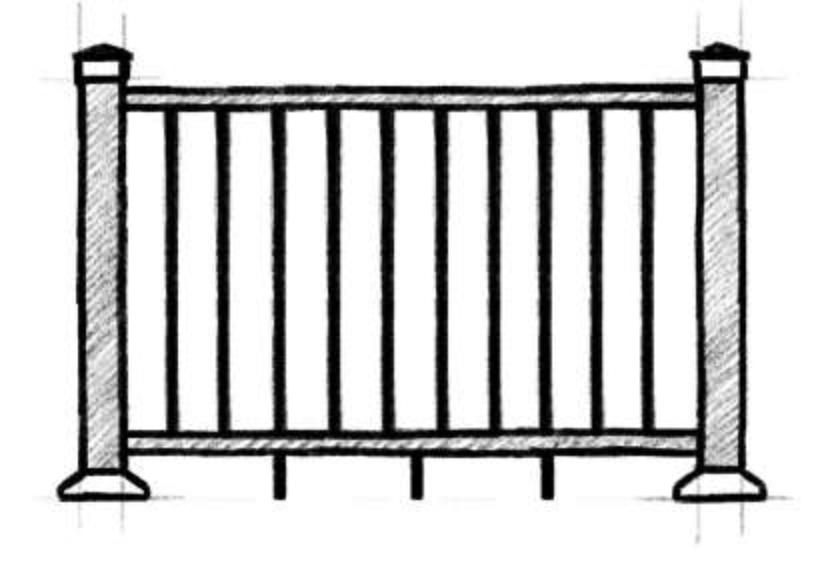

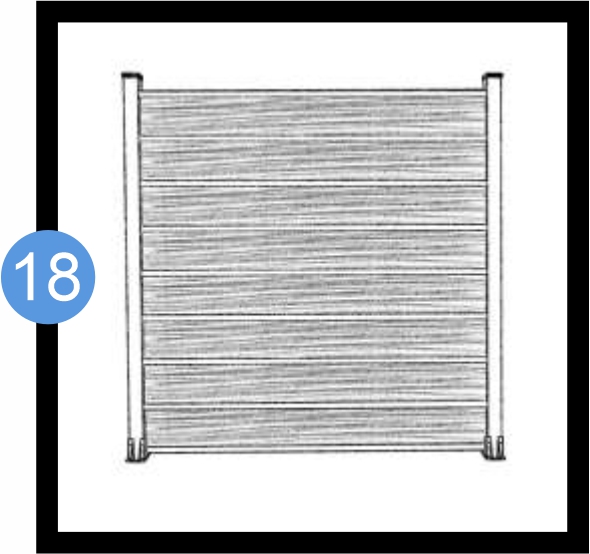

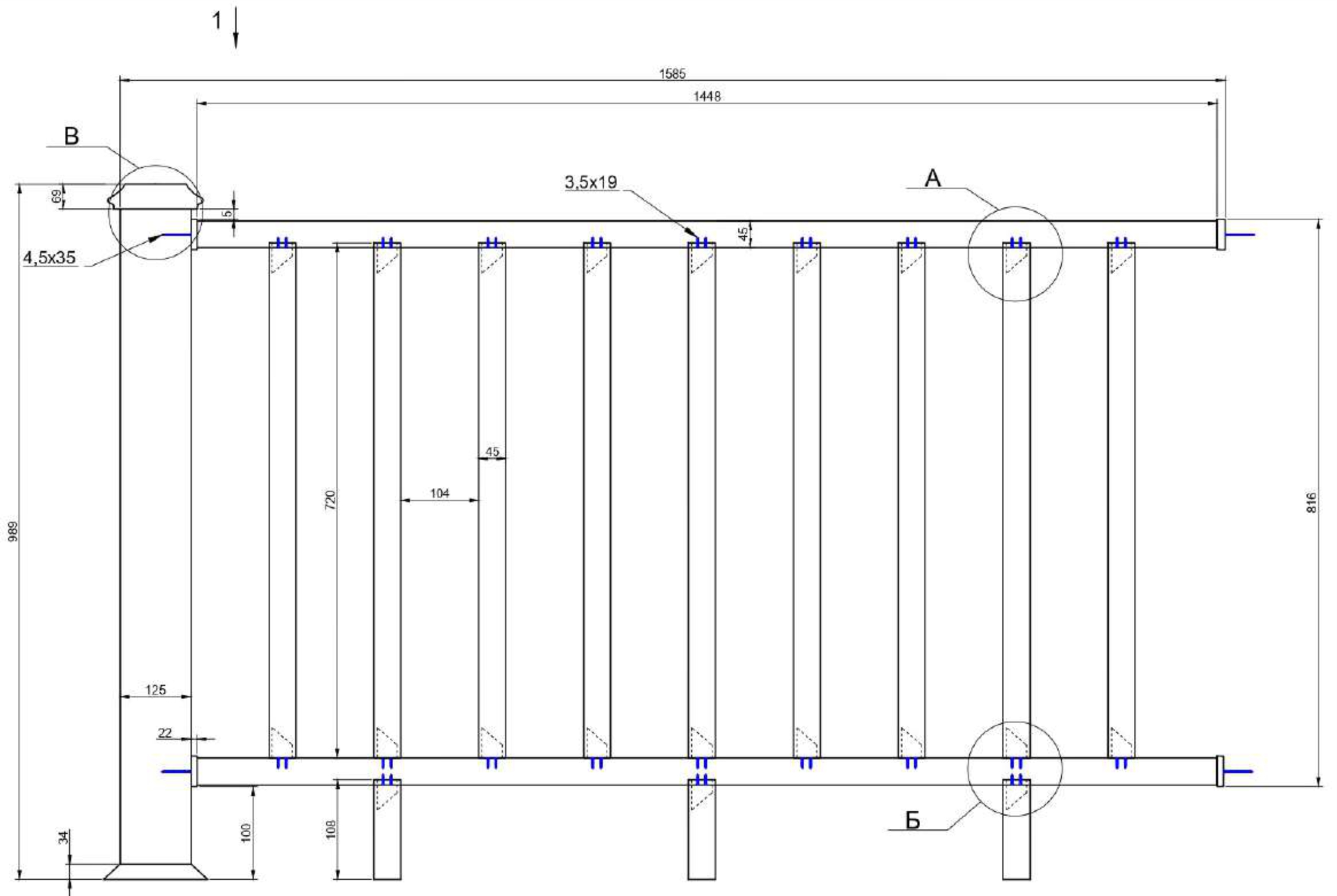

ПРЯМАЯ СЕКЦИЯ ОГРАЖДЕНИЯ И ЕЁ КОМПЛЕКТУЮЩИЕ
| Количество | Наименование | Количество |
|---|---|---|

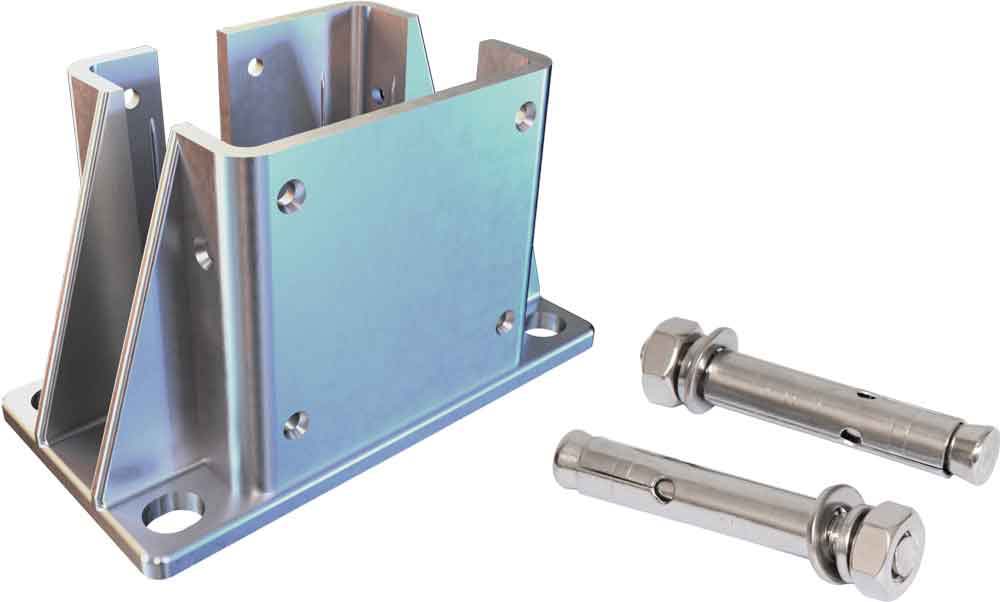

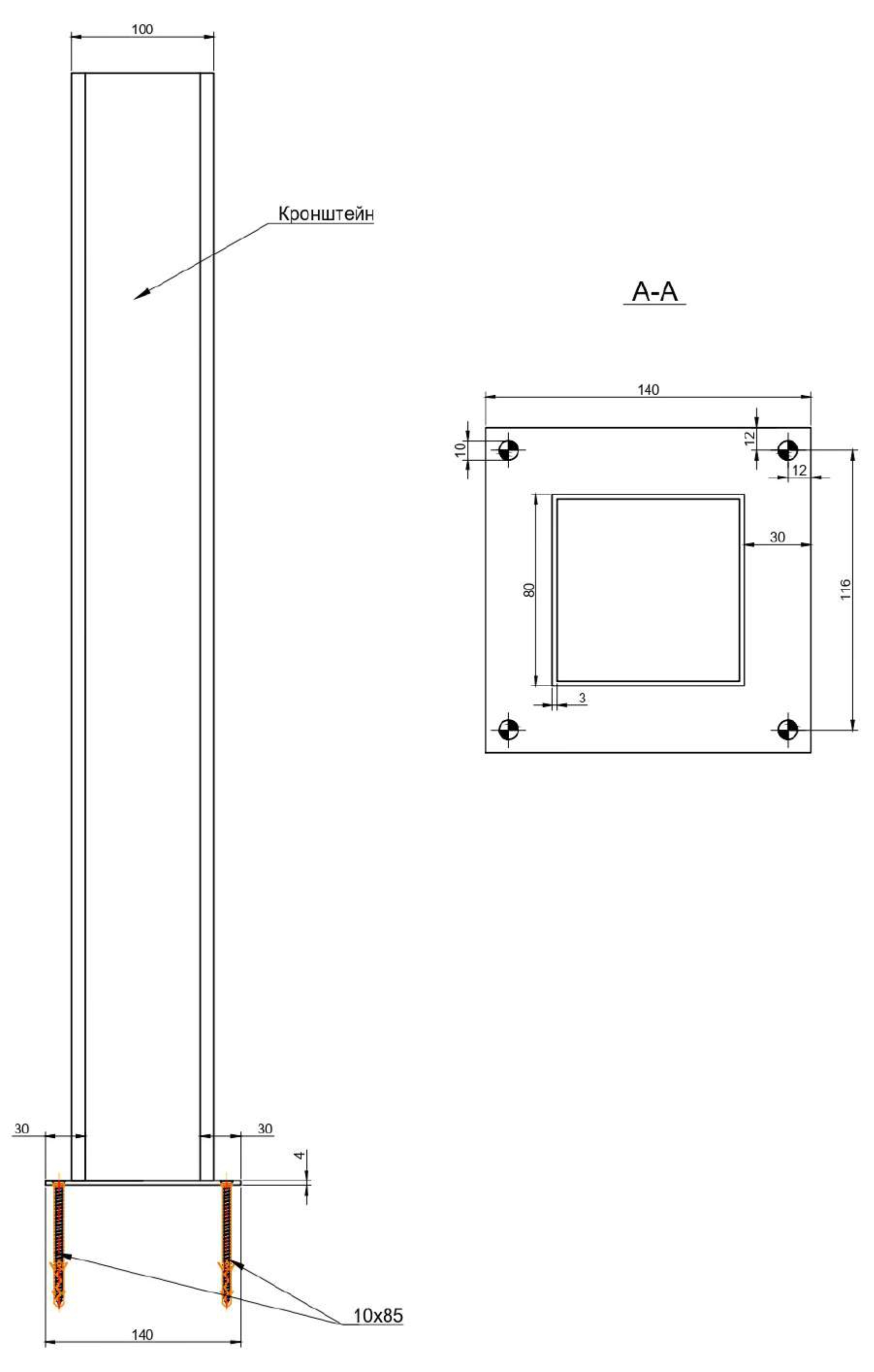

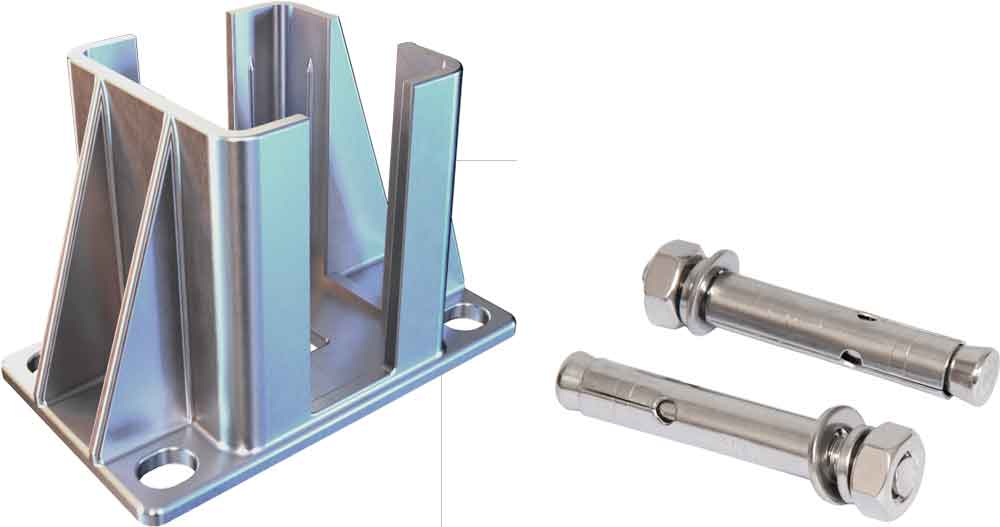

| 1 шт. | Кронштейн для столба 125*125 мм РОЫУАХ ОКОЦР коллекции 8ШОАКА1А (100*100*1000 мм) металлический | 1 шт. |

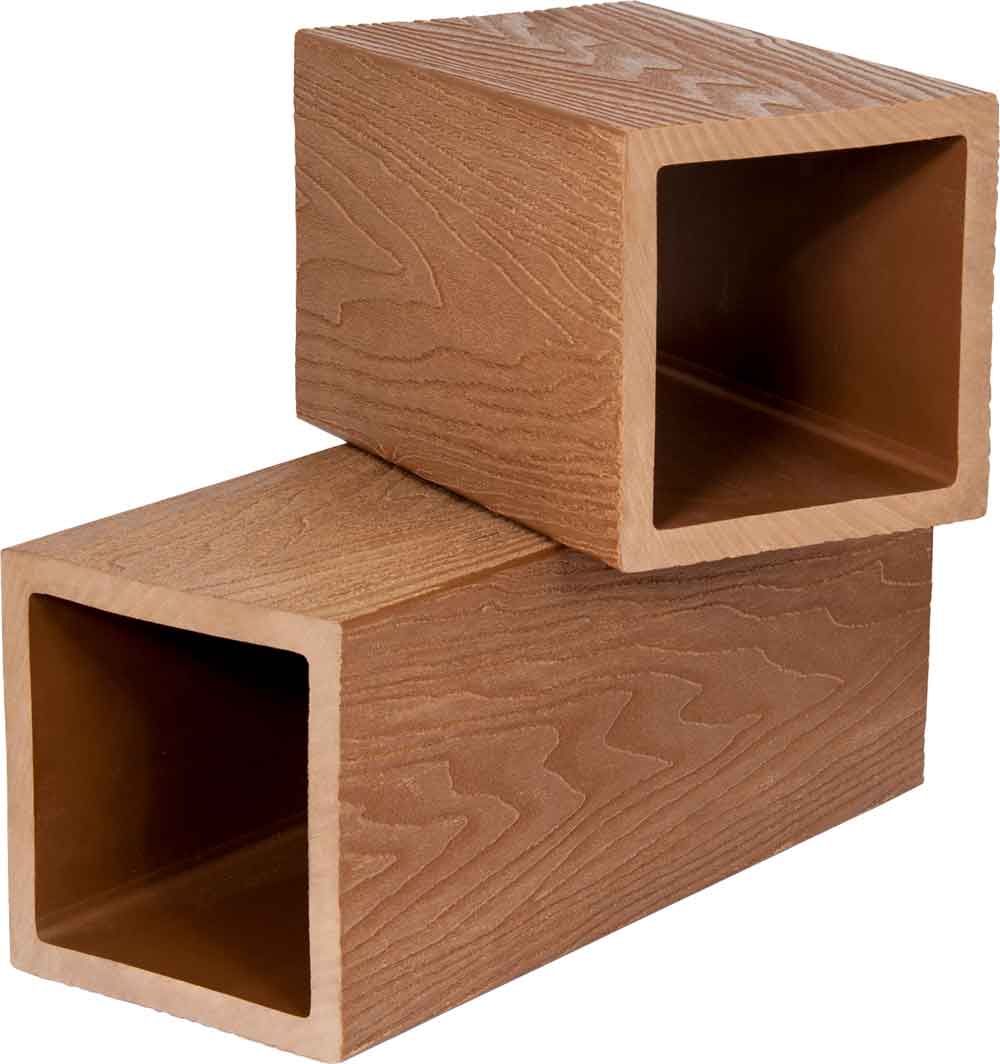

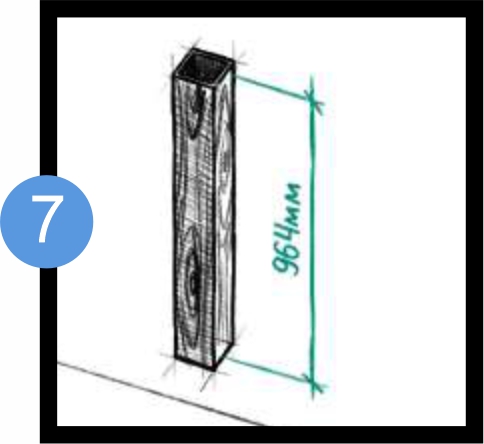

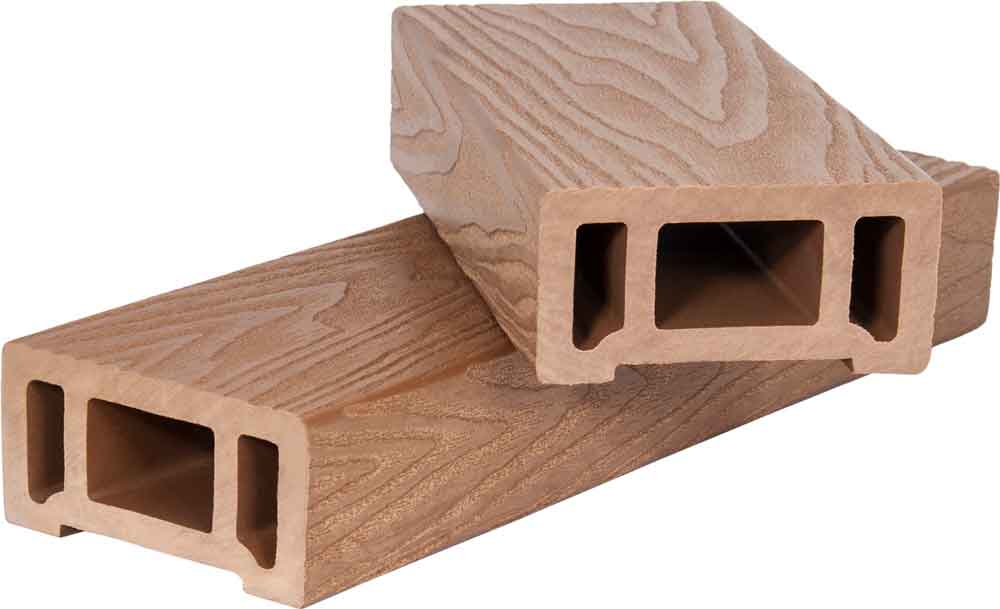

| 1/3 шт. (1 шт. длиной 964 мм) | Столб опорный (ЗБ фактура дерева) РОЫУАХ ОКОЦР коллекции 8ШОАКА1А (125*125*2900 мм) из ДПК | 1/3 шт. (1 шт. длиной 964 мм) |
| 1 шт. (2 шт. длиной 1448 мм) | Поручень (ЗБ фактура дерева) РОЫУАХ ОКОЦР коллекции 8ШОАКАЗА (45*90*2900 мм) из ДПК | 1 шт. (2 шт. длиной 1448 мм) |
| 4 шт. | Крепление для поручня прямое РОЫУАХ ОКОЦР коллекции 8ГМОАЕА1А (22*43*96 мм) из алюминия | 4 шт. |
| 2,35 шт. (9 шт. длиной 720 мм) + (подпорки из балясины 3 шт. длиной 108 мм) | Балясина (ЗБ фактура дерева) РОЫУАХ ОКОЦР коллекции 81ХОАКАГА (45*45*2900 мм) из ДПК | |

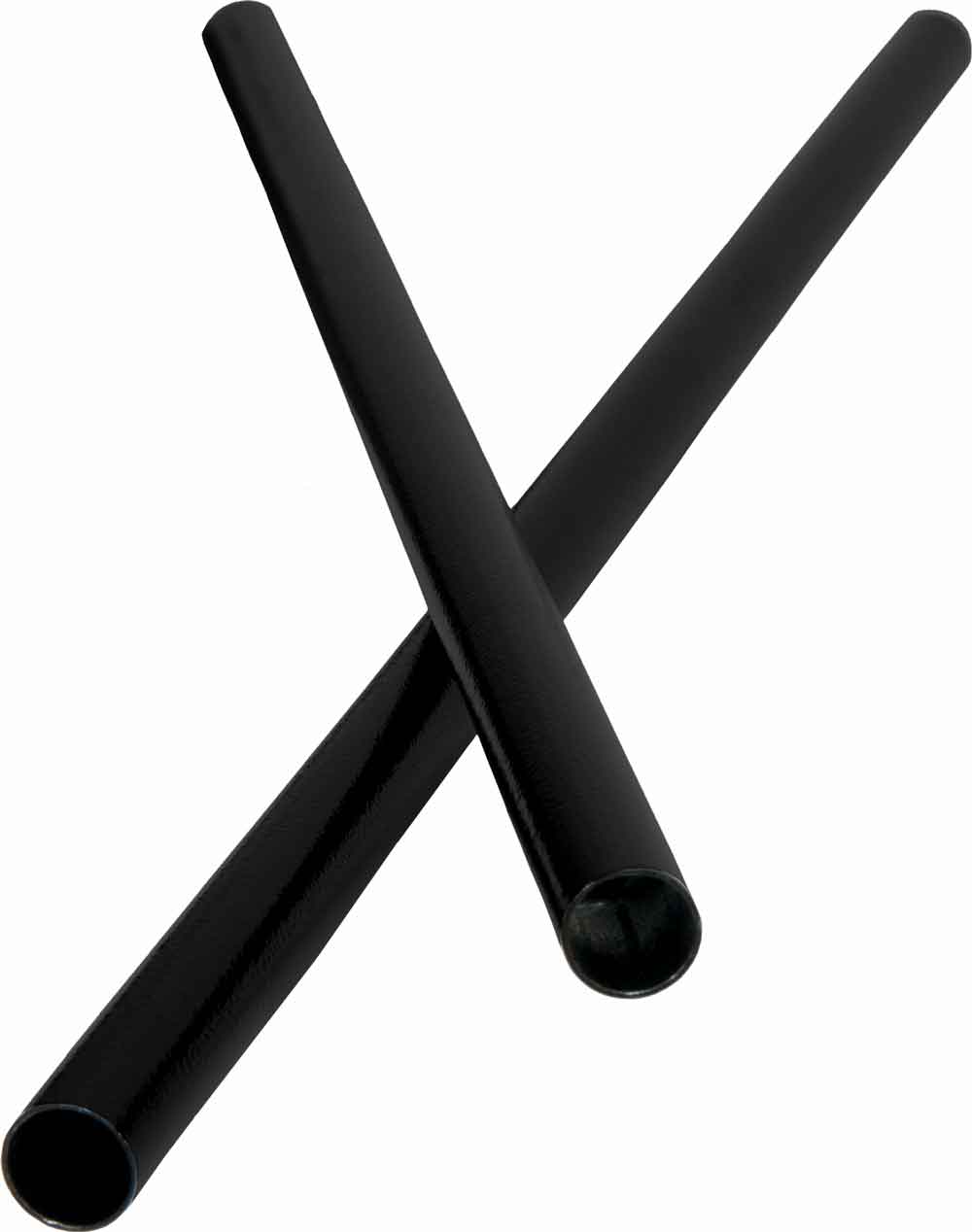

| Балясина РОЫУАХ ОКОЦР коллекция 81ХОАКА1А (020*870 мм) из алюминия | (10 шт. длиной 714 мм) + (3 шт. длиной 102 мм) | |
| 21 шт. | Крепление для балясины универсальное оцинкованное РОЫУАХ ОКОЦР коллекции 81ХОАКА1А (30*30*30 мм) | |
| Крепление для балясин алюминиевых прямое РОЫУАХ ОКОЦР коллекции 81ХОАКА.1А (021*17 мм) из АВ8 пластика | 26 шт. | |

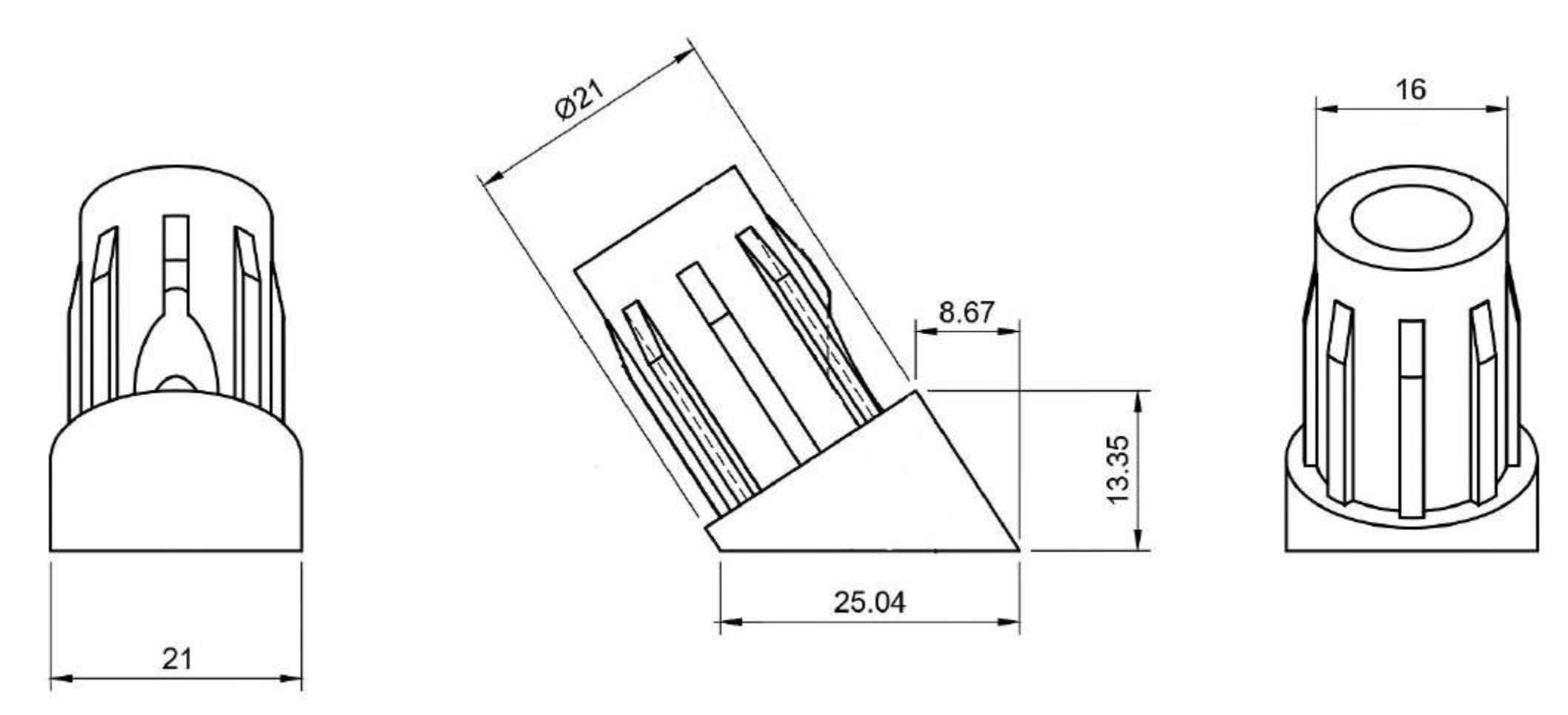

| Крепление для балясин алюминиевых угловое РОЫУАХ ОКОЦР коллекции 81ХОАКА1А (022*31 мм) из АВ8 пластика | ||
| 1 шт. | Крышка для столба 125*125 мм РОЫУАХ ОКОЦР коллекции 81ХОАКА1А из алюминия | 1 шт. |

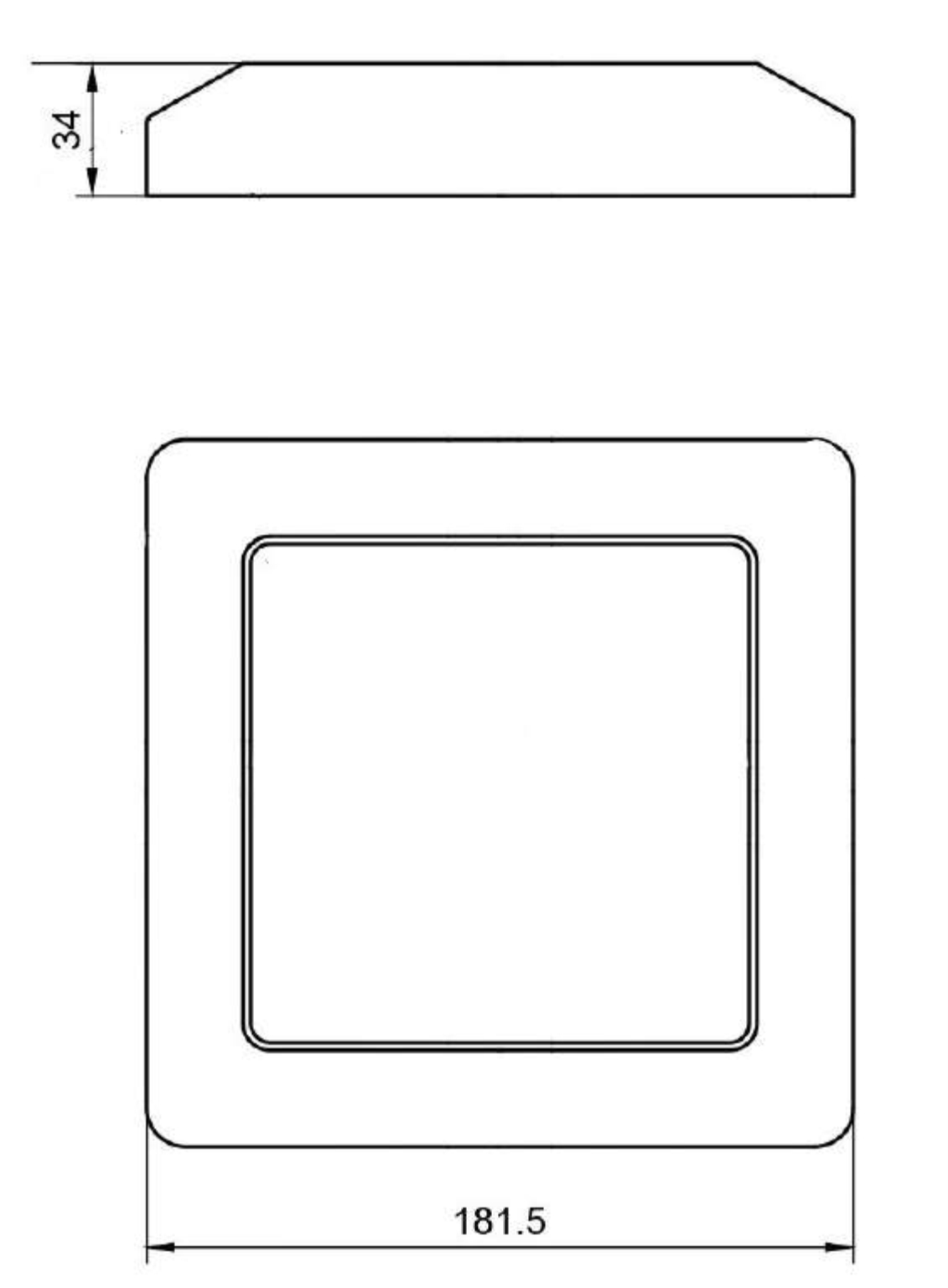

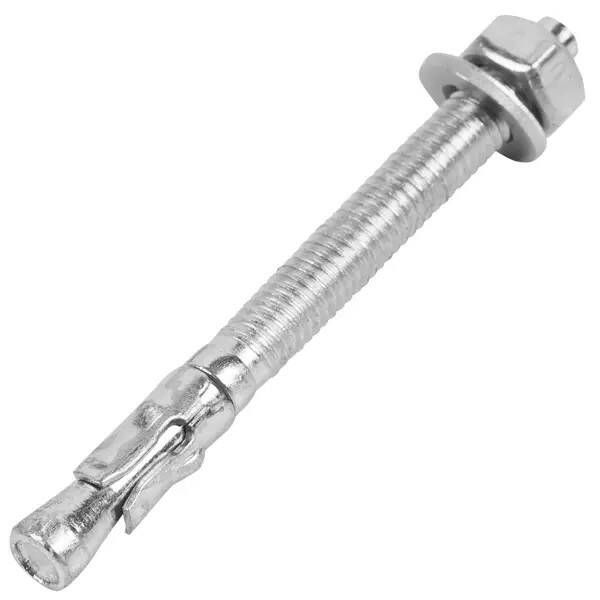

| 1 шт. | Юбка для столба 125*125 мм РОЫУАХ ОКОЦР коллекции 81ХОАКА.ТА из алюминия | 1 шт. |
| 4 шт. | Анкер клиновой (10*85 мм) | 4 шт. |
| 8 шт. | Шуруп жёлтый универсальный (4.5*35 мм) | 8 шт. |
| 50 шт. | Шуруп жёлтый универсальный (3.5*25 мм) | 30 шт. |
ПОДГОТОВКА ОСНОВАНИЯ И УСТАНОВКА КРОНШТЕЙНОВ
Основание для установки ограждений должно быть ровным, прочным и предварительно подготовленным для дальнейшего монтажа террасы. Идеально подходит бетонное основание (1).
Также это может быть и металлический каркас (2).
В крайнем случае, деревянный каркас, предварительно обработанный дополнительной защитой от влаги (3).
Монтаж ограждений SINGARAJA начинается с установки металлических кронштейнов высотой 1000 мм. Профиль при помощи 4 анкерных болтов крепится неподвижно к основанию террасы в местах установки столбов ограждения SINGARAJA (4).
Кронштейны должны быть закреплены вертикально по уровню, без отклонений в сторону (5).
Перед началом монтажа необходимо произвести разметку террасного ограждения, с учетом следующих правил. Определить места установки столбов с рекомендуемым шагом не более 1590 мм по центральным осям (6).
Определить высоту ограждения и, следовательно, всех элементов. Рекомендованная высота столба ограждения 964 мм с учетом толщины пильного диска 3 мм (7).

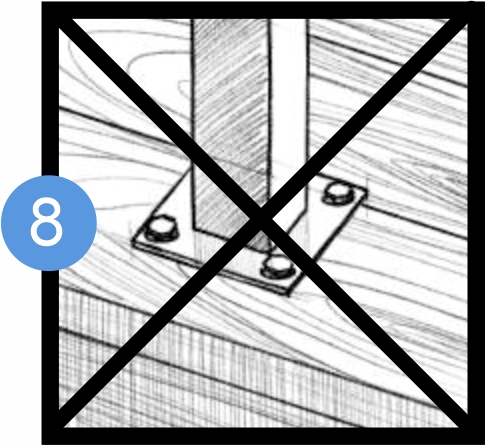

ЗАПРЕЩАЕТСЯ крепить кронштейн к террасной доске (8).

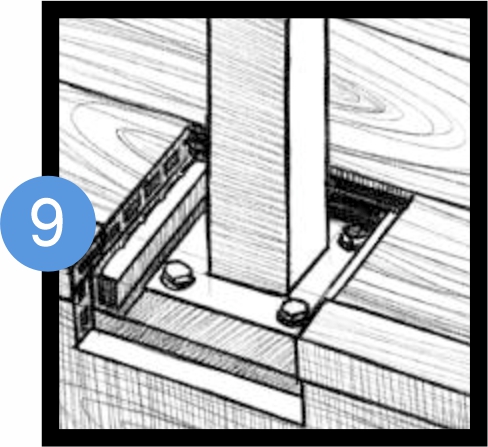

Кронштейн должен крепиться к основанию (подсистеме) террасы (9)
Или кронштейн должен крепиться к полу из керамической плиты (10).
СБОРКА ПРЯМОЙ СЕКЦИИ ОГРАЖДЕНИЯ
Подготавливаем столбы сечением 125х125 мм из ДПК для установки. Распиливаем столб размером 2900 мм на 3 равных отрезка по 964 мм каждый, с учётом толщины пильного диска 3 мм (11). На установленные ранее кронштейны надеваем столбы из ДПК ограждения SINGARAJA (12).

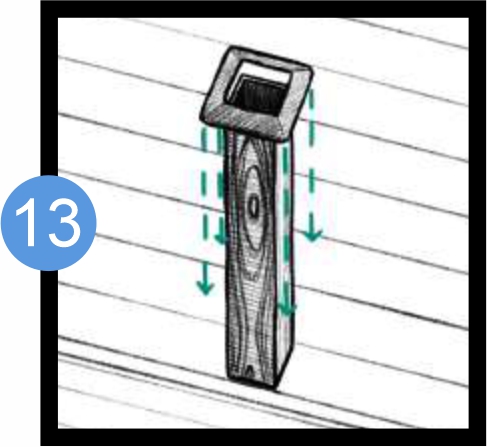

Далее на установленные столбы заводим юбки и опускаем вниз (13).

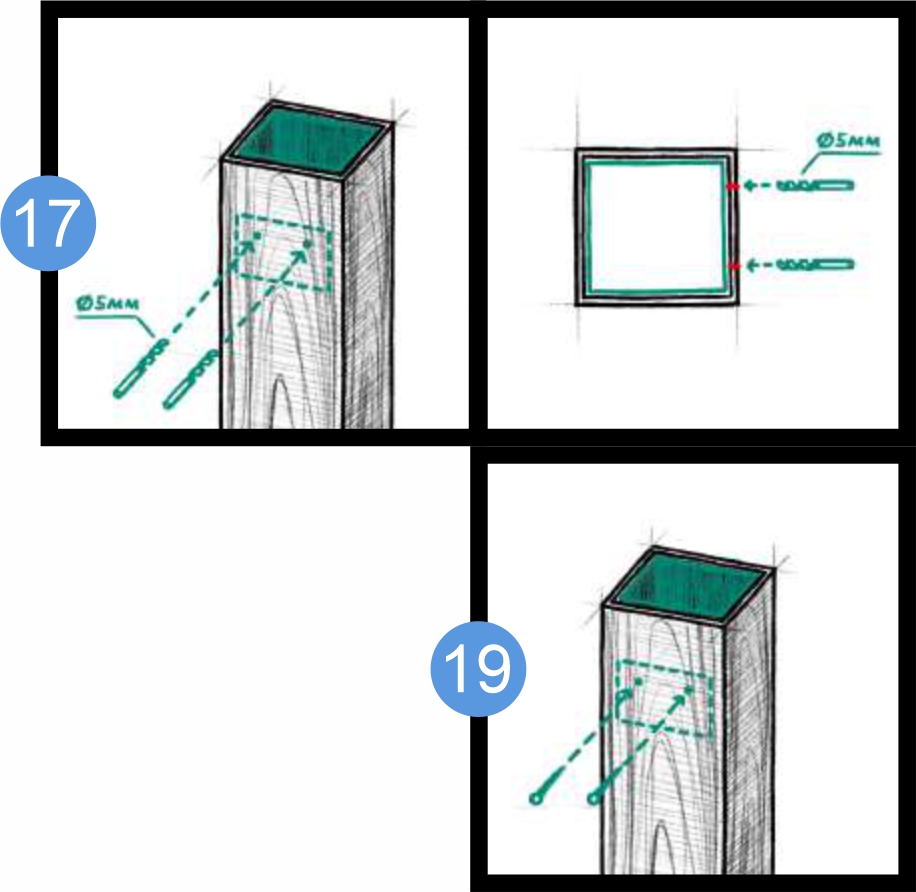

Нужно разметить и предварительно засверлить отверстия для будущих креплений поручня (14).

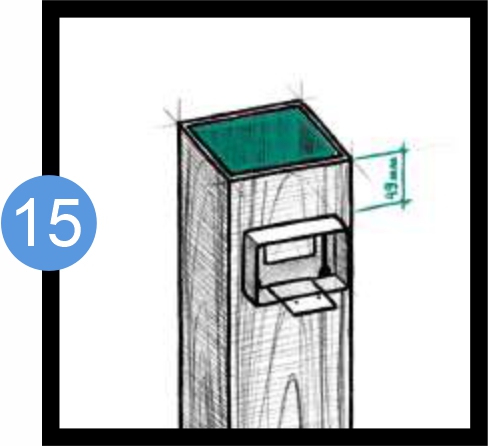

Рекомендуем крепления для верхнего поручня монтировать на расстоянии 49 мм от верхнего края столба до верхнего края алюминиевого крепления для поручня (15).

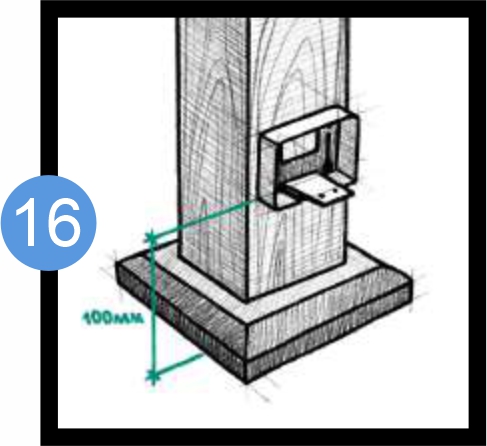

Крепление для нижнего поручня рекомендуем монтировать от нижнего края столба до нижнего края алюминиевого крепежа на расстоянии 100 мм (16).
Размечаем и предварительно сверлим два отверстия для крепления поручня. Сначала просверливаем ДПК столб сверлом по дереву диаметром 5 мм, больше, чем сам шуруп (17). Потом просверливаем металлический кронштейн сверлом по металлу диаметром 3,5 мм, меньше, чем сам шуруп (18).
ВАЖНО знать, что алюминиевое крепление для поручней фиксируется к металлическому кронштейну, а не к столбу из ДПК
Далее нужно вкрутить в просверленные отверстия универсальные жёлтые шурупы размером 4,5х35 мм (19). Не затягивайте шурупы для возможности надевания и снятия крепления для поручня через специальные отверстия (20). Монтаж крепления для нижнего поручня происходит по тому же принципу и последовательности что и с верхним креплением.
Подготавливаем поручни. Для одной секции необходимо 2 поручня: верхний и нижний.

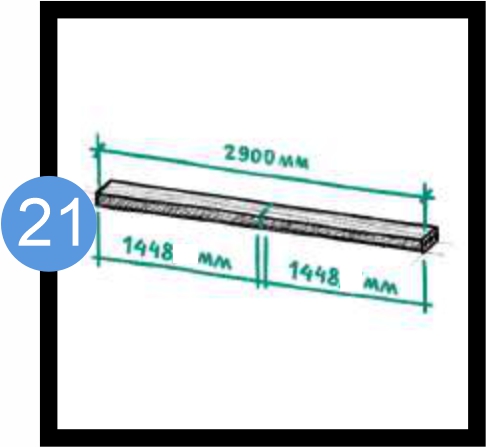

Распиливаем поручень размером 2900 мм на 2 отрезка по 1448 мм каждый, с учётом толщины пильного диска 3 мм (21).

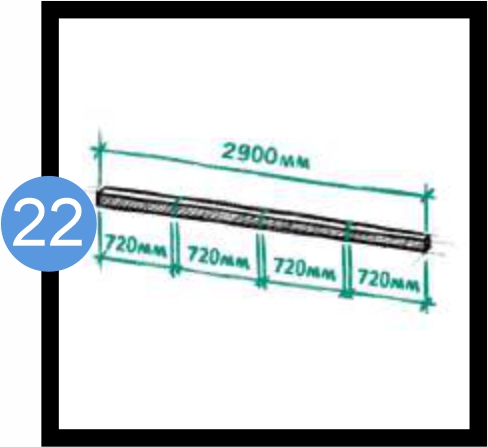

После этого приступаем к распиловке балясин. Для одной секции, длиной по поручню 1448 мм, необходимо 9 балясин (720 мм) и 3 подпорки (108 мм) из балясины. Длина балясин должна быть 720 мм, с учётом толщины пильного диска 3 мм. Распиливаем балясину длиной 2900 мм на 4 отрезка (22).

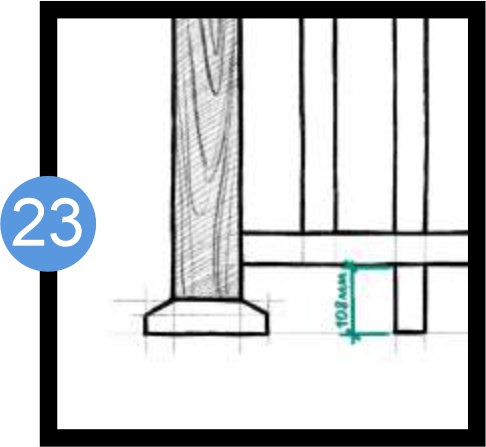

Длина подпорки из балясины должна быть 108 мм (23).

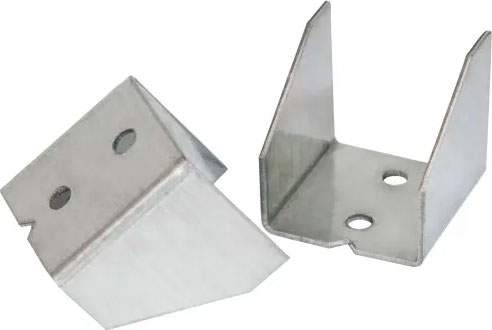

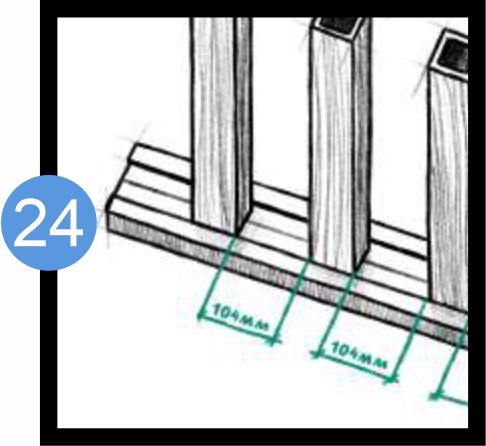

Для балясин из ДПК используется универсальное металлическое крепление коллекции SINGARAJA. Расход на 1 секцию ограждения коллекции SINGARAJA длиной по поручню 1448 мм – 21 штука.
Находим середину верхнего поручня (724 мм от края). Прикрепляем 1 крепеж для балясины. От него по разным сторонам размечаем места для остальных металлических крепежей для балясин с шагом 104 мм (24). Шурупы для крепления универсальных крепежей для балясин нужно использовать универсальные желтые размером 3,5x19мм.

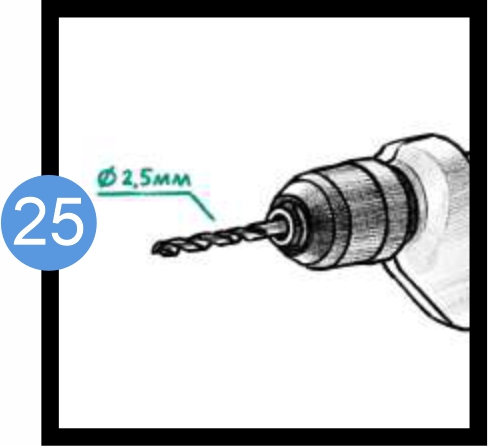

Крепеж будет вкручиваться в поручень ДПК, поэтому отверстия в поручне нужно предварительно засверлить сверлом меньшим диаметром 2,5 мм, чем сам шуруп (25). ВАЖНО знать, что перед каждым вкручиванием шурупа в профиль из ДПК, нужно заранее обязательно делать отверстие сверлом меньшим диаметром шурупа. Это нужно чтобы плотный состав материала из ДПК не треснул и, чтобы стружка от сверления шурупа не мешала плотно прикручивать крепления к профилям из древесно-полимерного композита.

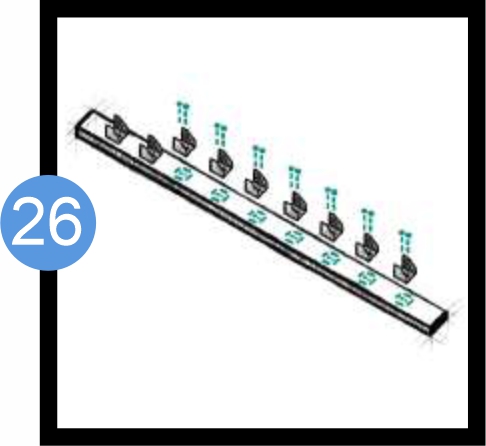

После предварительного сверления прикручиваем все 9 креплений к поручню (26).
Для нижнего поручня крепления для балясин вкручиваются по тому же принципу и последовательности, что и для верхнего, но с другой стороны поручня (27).

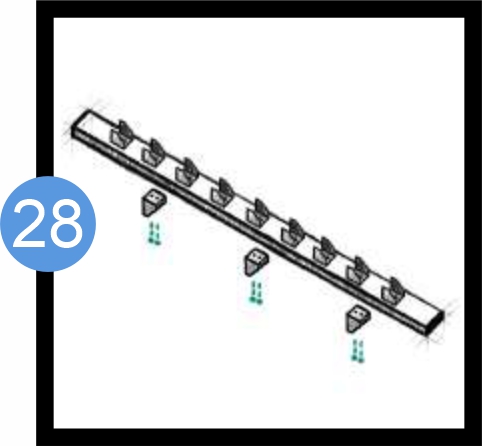

После этого в нижний поручень с противоположной стороны ОБЯЗАТЕЛЬНО нужно монтировать подпорные балясины с помощью универсального крепежа для балясин. На секцию, длиной по поручню 1448 мм, рекомендуется прикрутить 3 подпорки напротив 2-ой, 5-ой и 8-ой балясины (28).
Данные подпорки служат для предотвращения прогиба секции ограждения, а также 2-е крайние подпорки снимают нагрузку на крепления для поручней (29).

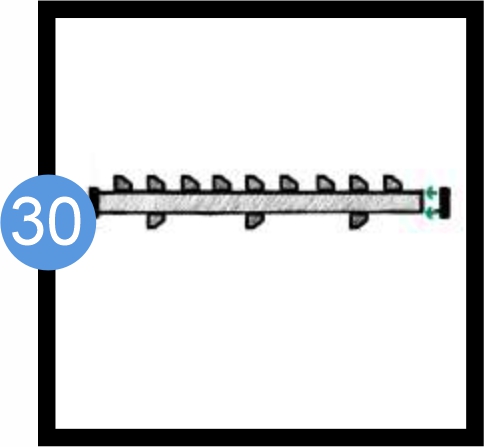

Надеваем крепления для перил на поручни (30).
Вставляем подпорки в ранее подготовленные крепления для балясин на нижнем поручне (31).

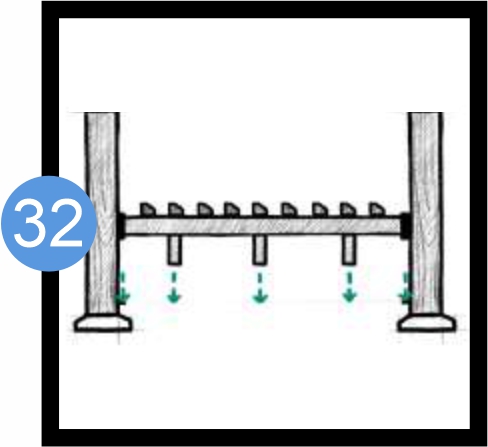

Надеваем нижний поручень на подготовленные шурупы в столбах из ДПК (32).

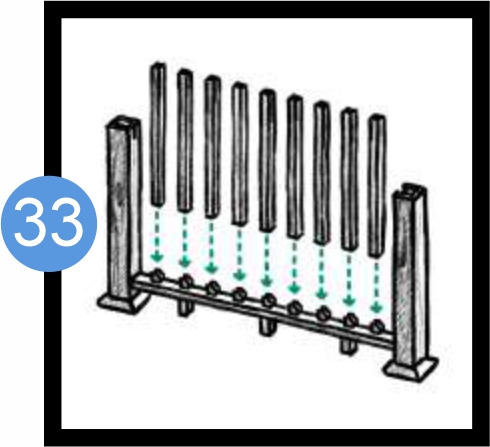

Далее надеваем 9 балясин на ранее подготовленные крепления в нижнем поручне (33).

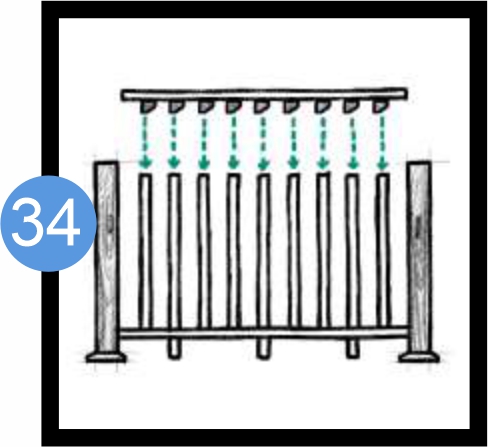

Надеваем верхний поручень (34).

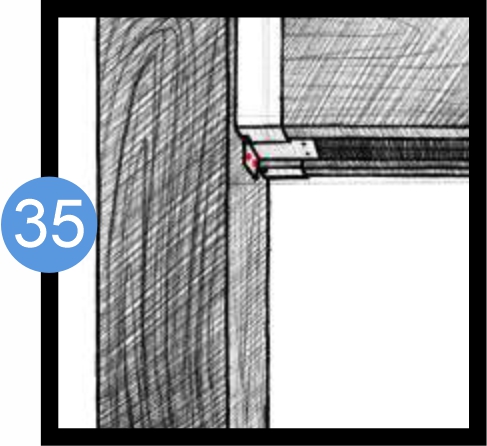

Крепления верхних перилл фиксируются к столбу саморезами размером 4,5* мм через дополнительные отверстия, с предварительным засверливанием столба из ДПК сверлом диаметром 3,5 мм (35).

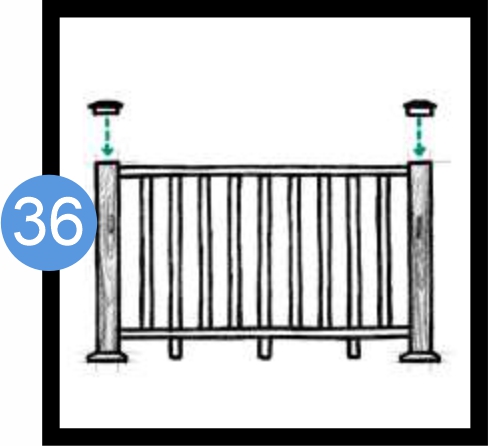

Завершается монтаж секции крышкой для столба, которая предварительно изнутри покрывается монтажным клеем и одевается на столб из ДПК (36).

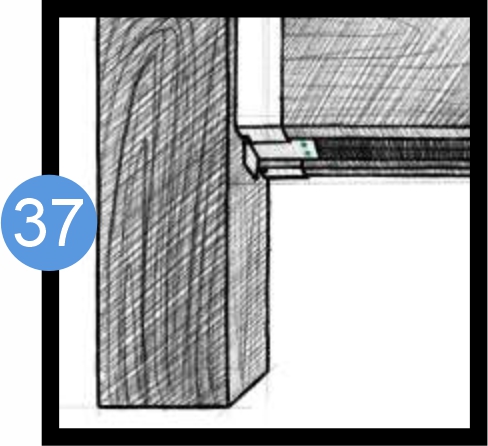

При необходимости можно зафиксировать крепления для перил к поручню, предварительно засверлив отверстия сверлом в диаметре 2,5 мм. Шурупы используются универсальные жёлтые 3,5х12 мм (37).
Для алюминиевых балясин используются специальные крепления из ABS пластика.
Расход на 1 секцию ограждения коллекции SINGARAJA длиной по поручню 1448 мм – 26 штук пластиковых креплений для балясин.

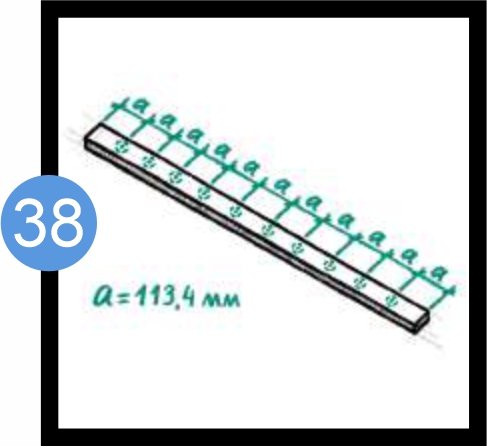

Находим середину верхнего поручня (724 мм от края). Прикрепляем 1 крепеж для балясины. От него по разным сторонам размечаем места для остальных универсальных крепежей для балясин с шагом 113,4 мм (38). Шурупы для крепления пластиковых крепежей для балясин нужно использовать универсальные желтые размером 3,5x19 мм.
Крепеж будет вкручиваться в поручень ДПК, поэтому отверстия в поручне нужно предварительно засверлить сверлом меньшим диаметром 2,5 мм, чем сам шуруп. ВАЖНО знать, что перед каждым вкручиванием шурупа в профиль из ДПК, нужно заранее обязательно делать отверстие сверлом меньшим диаметром шурупа. Это нужно чтобы плотный состав материала из ДПК не треснул и, чтобы стружка от сверления шурупа не мешала плотно прикручивать крепления к профилям из древесно-полимерного композита.

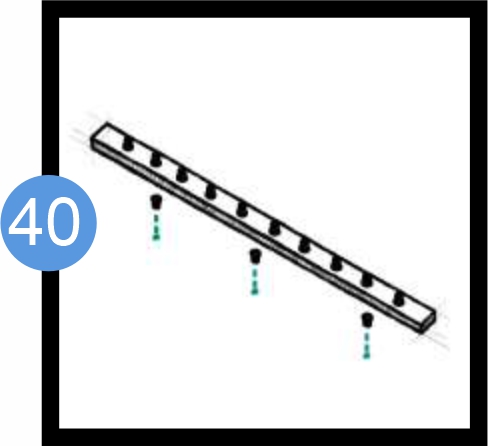

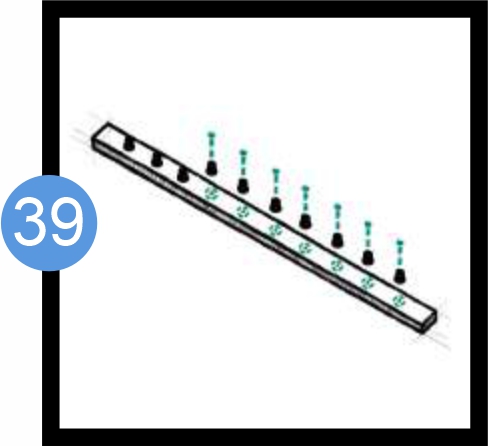

После предварительного сверления прикручиваем все 10 креплений к поручню (39).
Для одной секции, длиной по поручню 1448 мм, необходимо использовать 10 балясин (714 мм) и 3 подпорки (102 мм) из балясины.
В нижний поручень с противоположной стороны ОБЯЗАТЕЛЬНО нужно монтировать подпорные балясины с помощью прямого крепежа из ABS пластика для балясин. На секцию, длиной по поручню 1448 мм, рекомендуем прикрутить 3 подпорки напротив 2, между 5 и 6, под 9 балясиной (рис. 40).
Данные подпорки служат для предотвращения прогиба секции ограждения.
СБОРКА НАКЛОННОЙ СЕКЦИИ ОГРАЖДЕНИЯ
Сборка наклонной секции ограждения SINGARAJA производится по тому же принципу и последовательности, что и прямая секция ограждений. Но нужно учитывать и соблюдать некоторые особенности, которые представлены ниже в описании.

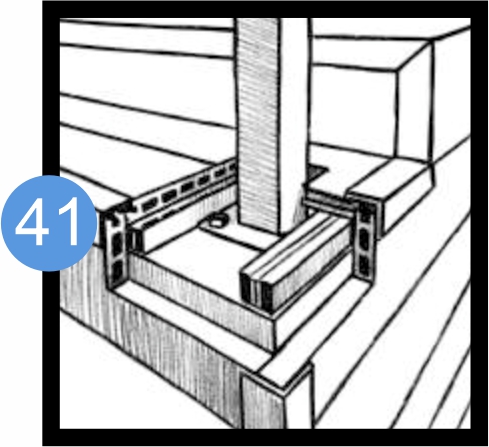

Кронштейны и столбы из ДПК устанавливаются так же, как и на прямой секции ограждения. Либо на подсистему ступеней (41), либо на ступени сверху, если ступени из керамогранита (42).

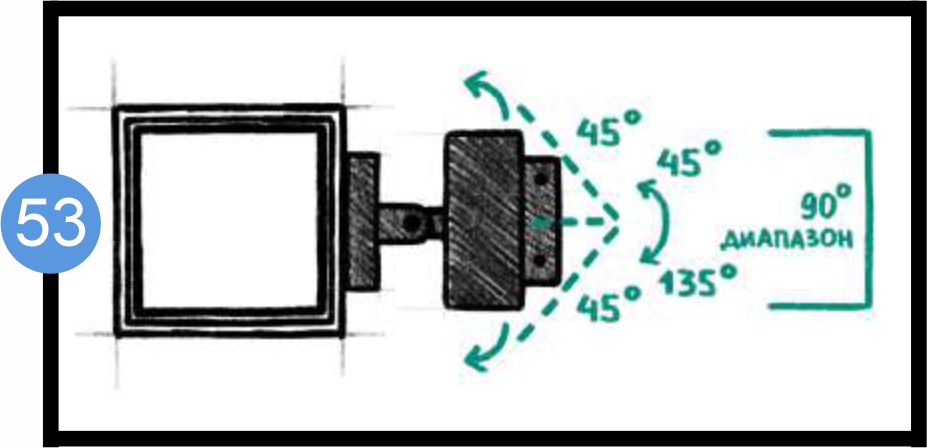

Диапазон движения поворотного крепления 90° (от 45° до 135°) (43).

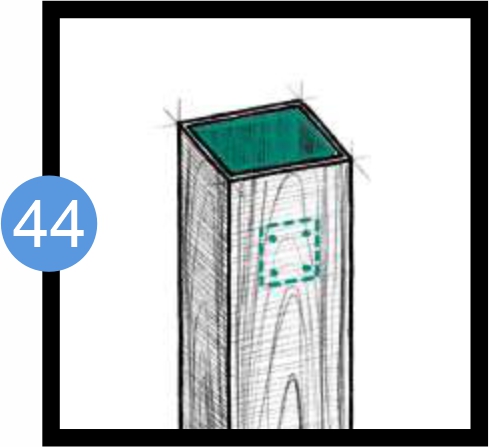

При монтаже поворотного крепления к столбу из ДПК, нужно отмерить и засверлить 4 отверстия для шурупов (44). ВАЖНО знать, что поворотное крепление для поручней фиксируется к металлическому кронштейну, а не к столбу из ДПК.
Сначала просверливаем ДПК столб сверлом по дереву диаметром 5 мм, больше, чем сам шуруп. Потом просверливаем металлический кронштейн сверлом по металлу диаметром 3,5 мм, меньше, чем сам шуруп.
Далее нужно вкрутить 4 шурупа МЦП 4,8x35 мм через основание поворотного крепления для поручня (рис. 45).

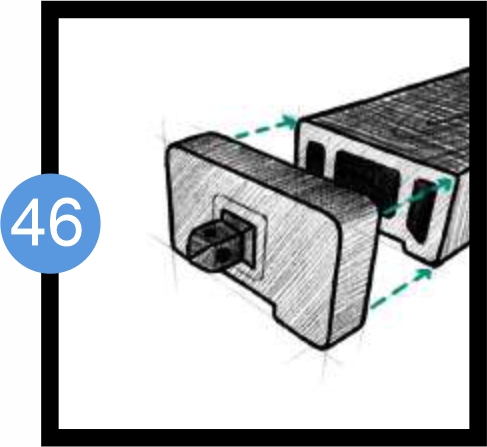

Другую часть крепления надеваем на край перил (рис. 46)
Для крепления балясин используется универсальный металлический крепеж.
Прикладываем крепеж к поручню стороной имеющей угол 30°.
Предварительно просверливаем отверстия меньшим диаметром 2,5 мм.

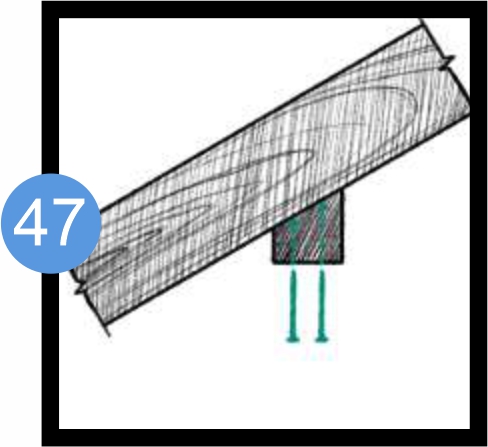

Далее прикручиваем крепеж саморезами 3,5x35 мм (47).
Исходя из градусов угла ступени, нужно разметить и отпилить от балясин ненужные части (48).

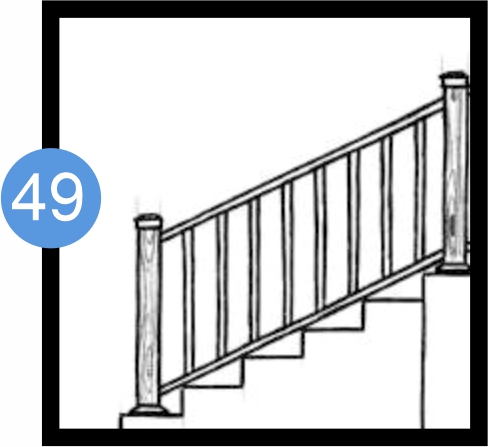

Нижний поручень нужно расположить так чтобы он лежал на ступенях. Это будет служить опорой, чтобы избежать прогибов (49). Одеваем балясины на универсальные крепежи нижнего поручня, затем надеваем верхний поручень.
В случае выпирания спейсера из балясины, нужно отрезать выглядывающую часть.

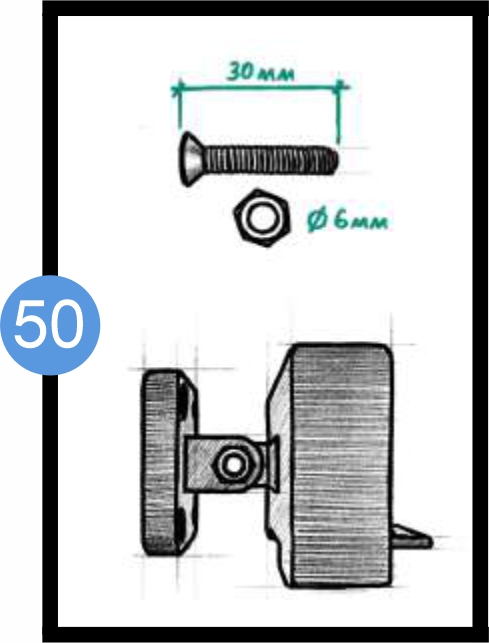

Совмещаем обе части крепления для перил болтом (6*30 мм) с гайкой в диаметре 6 мм (50).
Надеваем 4 заглушки, диаметром 12 мм, на поворотный крепёж (51).
Болты, гайки и заглушки входят в комплект поворотного крепления для перил.
Монтаж наклонной секции с алюминиевыми балясинами производится по тому же принципу и последовательности, что и прямая секция с алюминиевыми балясинами. Только с угловым крепежом из АBS пластика, имеющим угол в 33° (52).
СБОРКА ПОВОРОТНОЙ СЕКЦИИ ОГРАЖДЕНИЯ
Сборка поворотной секции ограждения SINGARAJA производится по тому же принципу и последовательности, что и прямая секция ограждений. Но нужно учитывать и соблюдать некоторые особенности, которые представлены ниже в описании.

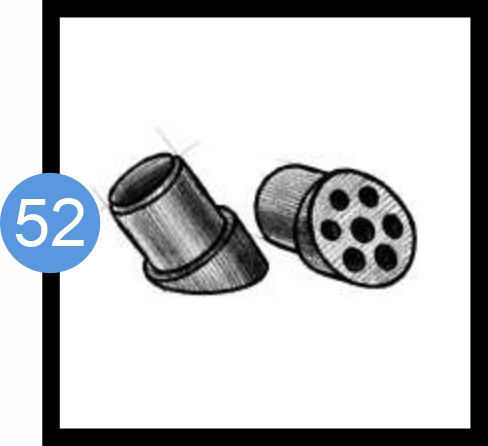

У поворотной секции может быть разный угол поворота.
Кронштейны и столбы из ДПК устанавливаются так же, как и на прямой секции ограждения. Диапазон движения поворотного крепления 90° (от 45° до 135°) (53).

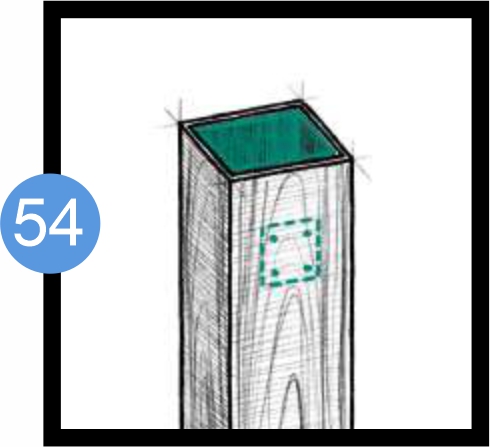

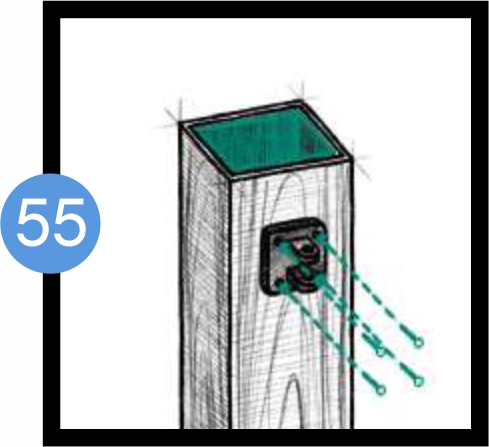

При монтаже поворотного крепления к столбу из ДПК, нужно отмерить и засверлить 4 отверстия для шурупов (54). ВАЖНО знать, что поворотное крепление для поручней фиксируется к металлическому кронштейну, а не к столбу из ДПК.
Сначала просверливаем ДПК столб сверлом по дереву диаметром 5 мм, больше, чем сам шуруп. Потом просверливаем металлический кронштейн сверлом по металлу диаметром 3,5 мм, меньше, чем сам шуруп.
Далее нужно вкрутить 4 шурупа МЦП 4,8x35 мм через основание поворотного крепления для поручня (55).
Другую часть крепления надеваем на край перил (56).

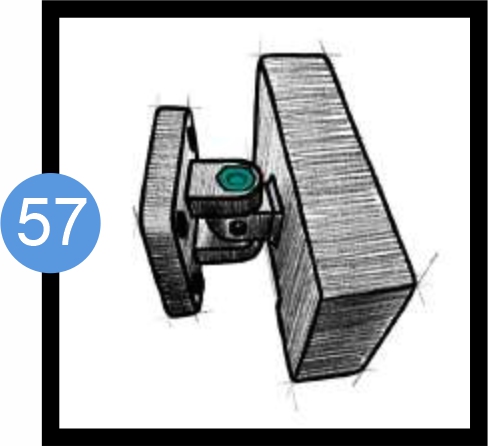

Совмещаем обе части крепления для перил болтом (6*30 мм) с гайкой в диаметре 6 мм (57).

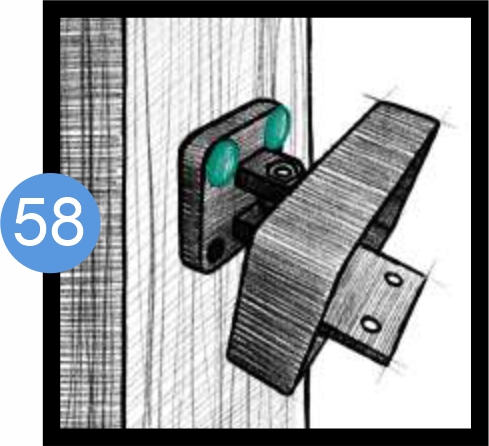

Надеваем 4 заглушки, диаметром 12 мм, на поворотный крепёж (58).
Болты, гайки и заглушки входят в комплект поворотного крепления для перил.
ОБЩАЯ ИНФОРМАЦИЯ
Допускается разнотонность цвета профилей от произведенных разных партий. Рекомендуем при монтаже брать материал из разных пачек или поддонов.
Необходимо предусмотреть по одной дополнительной опоре на каждые 45-50 см ограждения. Отрезки балясин вертикально подгоняются под нижние перила.
Обязательное использование крепежей только торговой марки SINGARAJA.
Перед вкручиванием шурупов в профили ДПК всегда нужно делать предварительное засверливание чуть меньшего диаметра, чем диаметр шурупа.
Предусмотрите компенсационные зазоры между крепежами и профилями балясин и перил по 1- 1,5 мм с каждой стороны. Линейное расширение 3-х метрового профиля составляет 3 мм.
ЗАПРЕЩАЕТСЯ использовать ограждения не по назначению, например, в качестве несущих конструкций или опорных балок.
ЗАПРЕЩАЕТСЯ монтаж ограждений при температуре ниже +5˚С.
Производитель оставляет за собой право изменять инструкцию. Со всеми изменениями вы можете ознакомиться на нашем сайте ( www.polivan.com). При несоблюдении инструкции и рекомендаций производитель оставляет за собой право аннулировать предоставленные гарантийные обязательства.

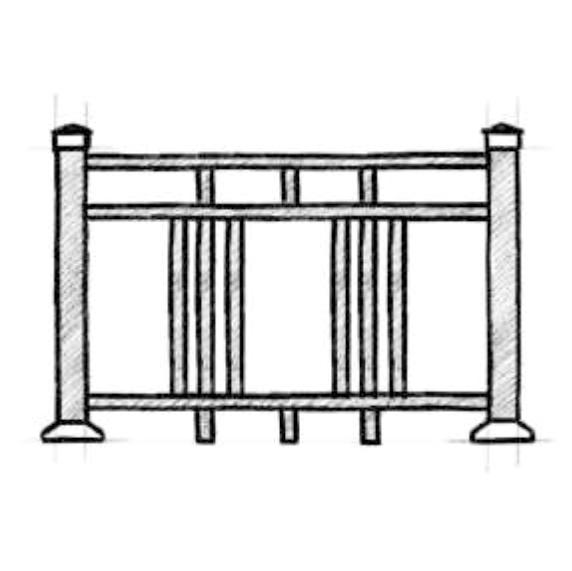

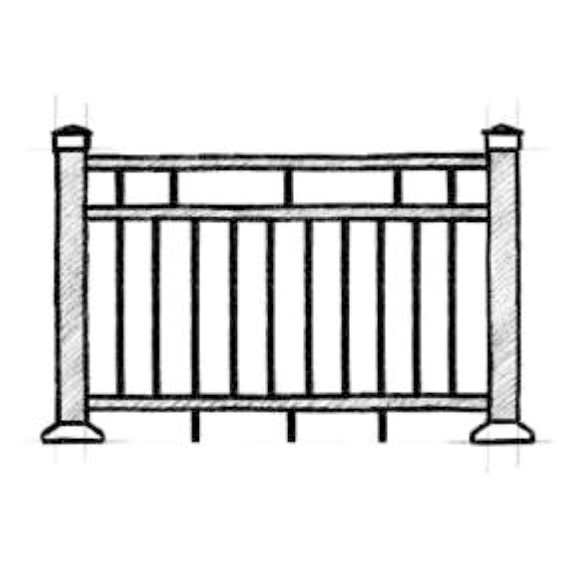

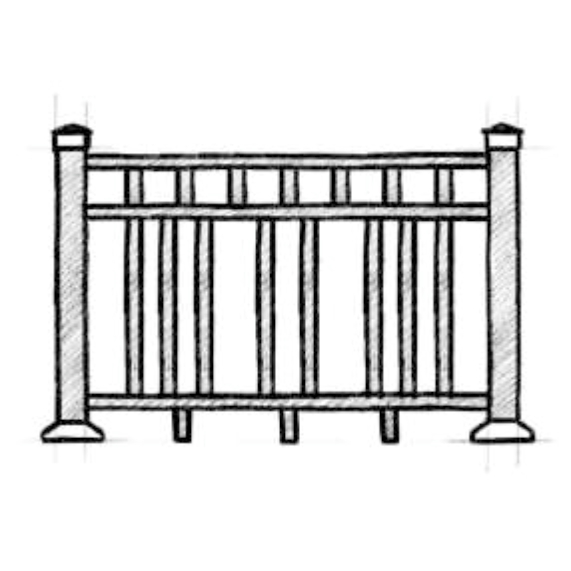

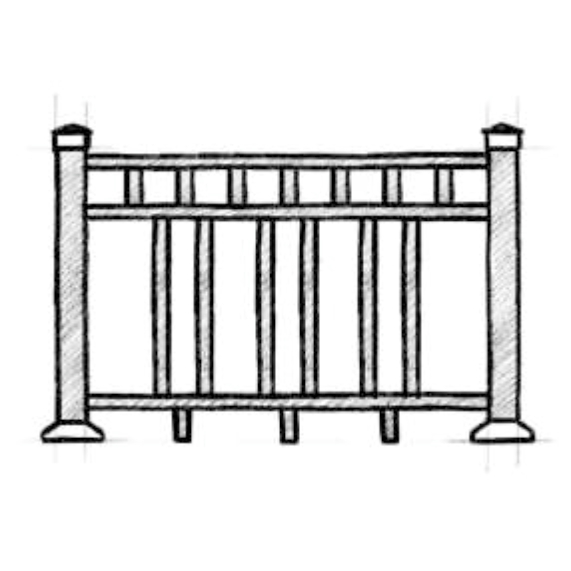

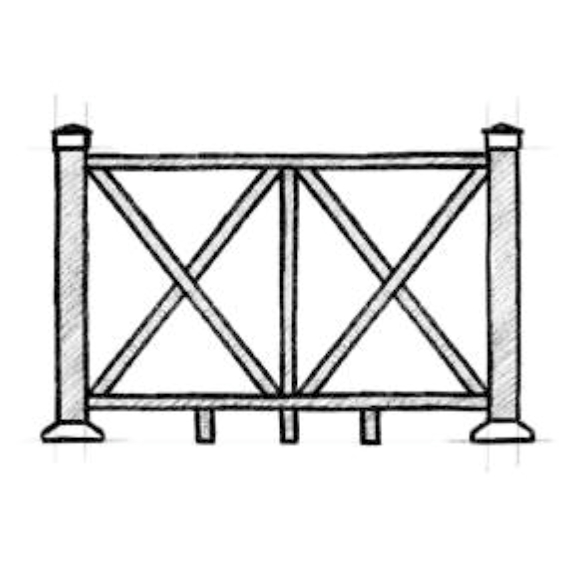

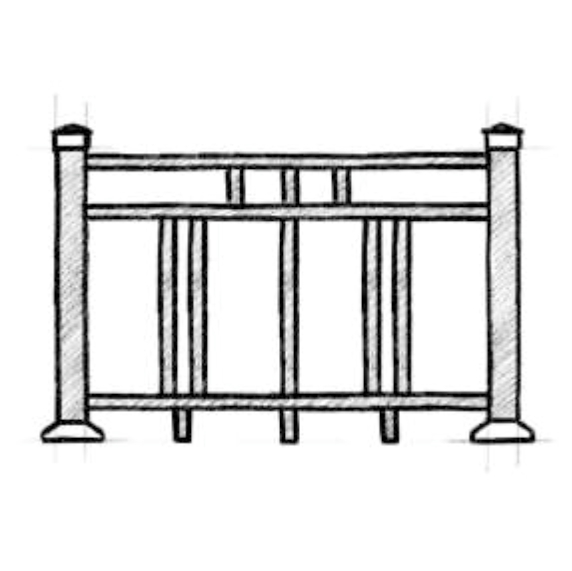

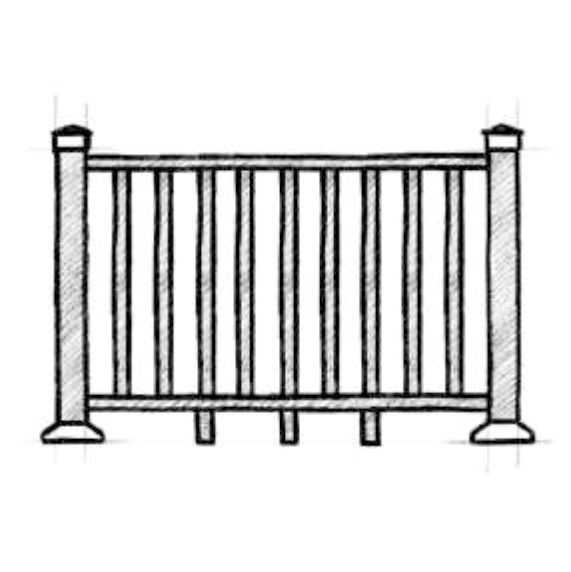

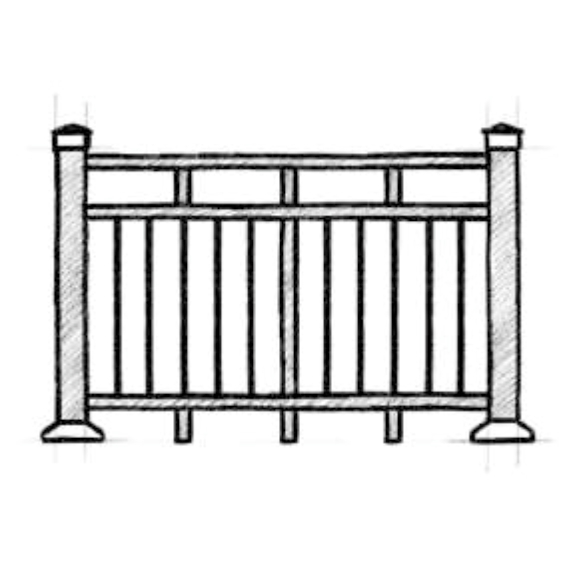

ВАРИАНТЫ СБОРКИ СЕКЦИЙ
Инструкция по монтажу террасной системы и ступенчатого профиля DENPASAR
КОМПЛЕКТАЦИЯ
РАСХОД МАТЕРИАЛА ТЕРРАСНОЙ СИСТЕМЫ DENPASAR НА 1м²
| Наименование | Количество |
|---|---|
| Террасная доска двухсторонняя пустотелая усиленная ЗО+ВЕЛЬВЕТ POLIVAN GROUP коллекция DENPASAR (20x140x2900 мм) из ДПК | 2,38 шт. |
| Кляймер рядный нержавеющий POLIVAN GROUP коллекция DENPASAR (10x30x40 мм) зазор 5 мм | 20 шт. |
| Лага монтажная алюминиевая POLIVAN GROUP (28x37x3000 мм) | 1 шт. |
МОНТАЖ ТЕРРАСНОЙ СИСТЕМЫ DENPASAR
Подготовка основания
Монтаж террасной доски DENPASAR не отличается от монтажа доски SINGARAJA; порядок действий остается тем же. Это означает, что вы можете использовать те же методы и инструменты для установки обеих досок. Кроме того, при установке террасной доски DENPASAR также следует учитывать монтаж ступеней, который выполняется по аналогичному принципу. Для подробной информации о процессе монтажа террасной доски SINGARAJA и ступеней, пожалуйста, ознакомьтесь с инструкцией по монтажу, которая доступна по следующей ссылке.
Инструкция по монтажу систем ограждения коллекций DENPASAR, NUSADUA
КОМПЛЕКТАЦИЯ DENPASAR
--фактура-дерева,-песочный.jpg)
,-ДПК,-песочный-2.jpg)
КОМПЛЕКТАЦИЯ NUSADUA

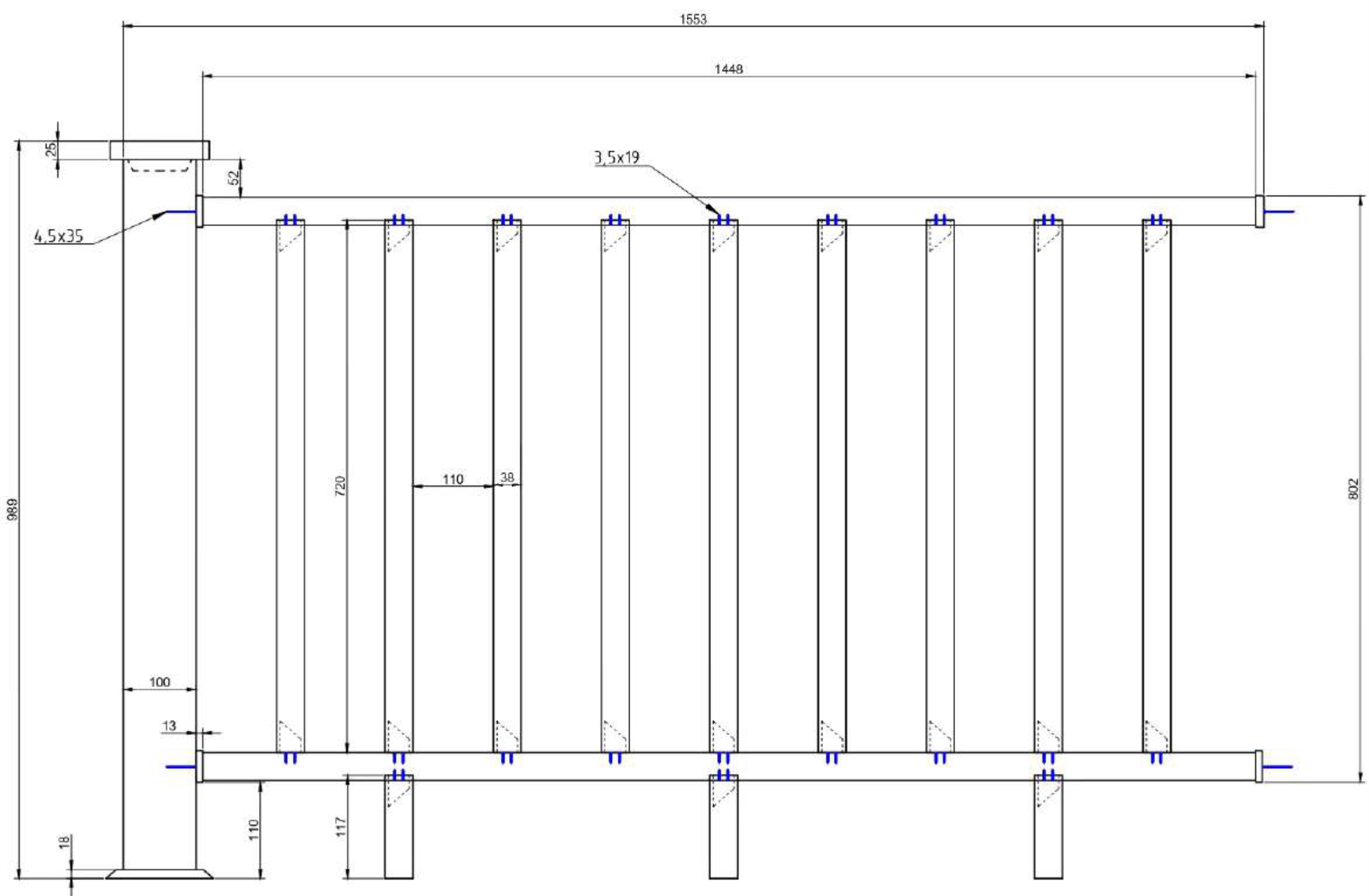

ПРЯМАЯ СЕКЦИЯ ОГРАЖДЕНИЯ DENPASAR И ЕЁ КОМПЛЕКТУЮЩИЕ

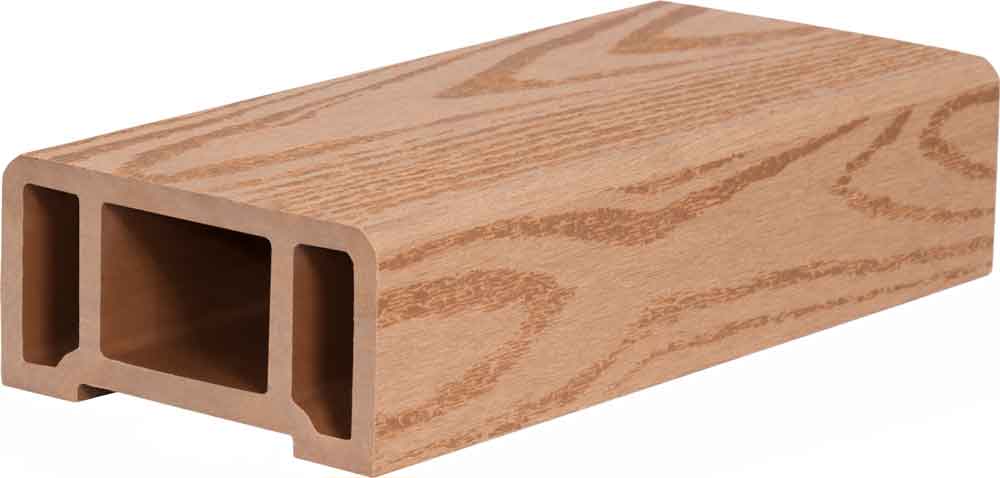

| Наименование | Количество |
|---|---|
| Кронштейн для столба (80*80*1000 мм) коллекция DENPASAR металлический | 1 шт. |
| Столб опорный (100*100*2900 мм) фактура дерева, коллекция DENPASAR из ДПК | 1/3 шт. (1 шт. длиной 964 мм) |
| Поручень (76*38*2900 мм) фактура дерева, коллекция DENPASAR из ДПК | 1 шт. (2 шт. длиной 1448 мм) |
| Балясина(38*38*2900 мм) фактура дерева, коллекция DENPASAR из ДПК | 3 шт. (9 шт. длиной 720 мм) + (3 подпорки длиной 117 мм) |

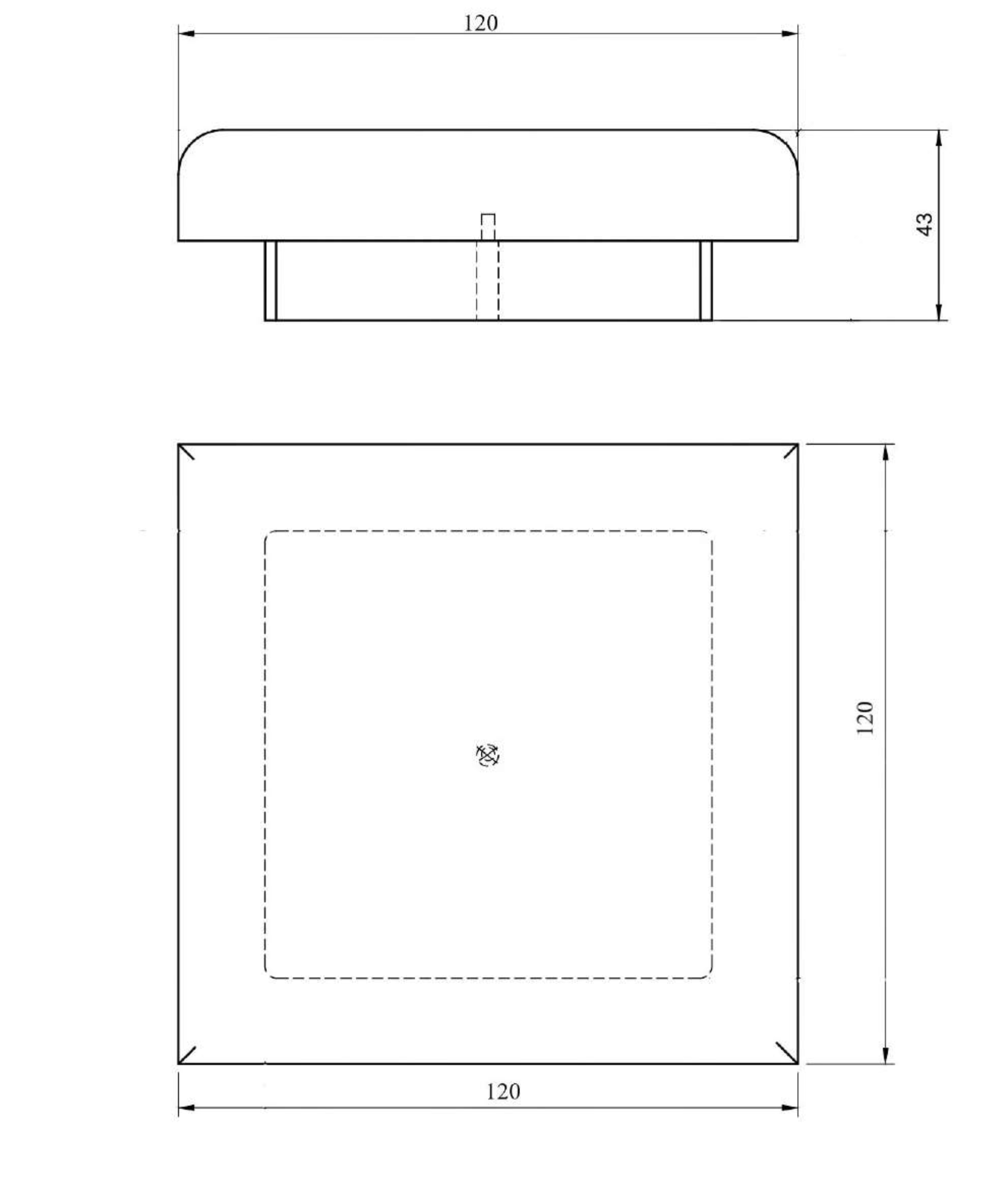

| Комплект крышка/юбка (100*100 мм), коллекция DENPASAR из ДПК | 1 шт. |
| Крепление для поручня прямое, коллекция DENPASAR из алюминия | 4 шт. |

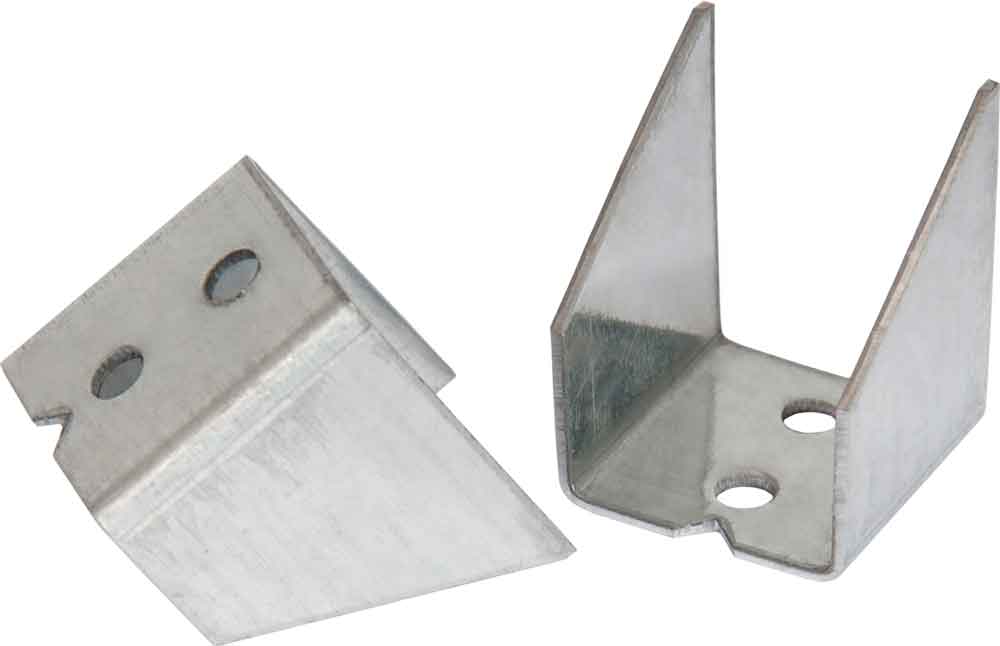

| Универсальное, оцинкованное крепление для балясин (24*24*30 мм), коллекция DENPASAR. | 21 шт. |
| Анкер клиновой (10*85 мм) | 4 шт. |
| Саморез универсальный, жёлтый, (4,5x35 мм) | 12 шт. |
| Саморез универсальный, жёлтый (3,5x25 мм) | 42 шт. |
ПРЯМАЯ СЕКЦИЯ ОГРАЖДЕНИЯ NUSADUA И ЕЁ КОМПЛЕКТУЮЩИЕ
| Наименование | Количество |
|---|---|
| Кронштейн для столба 80x80x1000 мм) коллекция NUSADUA металлический | 1 шт. |
| Столб опорный (100x100x2900 мм) CO-EXTRUSION коллекция NUSADUA из ДПК | 1/3 шт. (1 шт. длиной 964 мм) |
| Поручень (76x38x2900 мм) CO-EXTRUSION коллекция NUSADUA из ДПК | 1 шт. (2 шт. длиной 1448 мм) |
| Балясина (38x38x2900 мм) CO-EXTRUSION коллекция NUSADUA из ДПК | 3 шт. (9 шт. длиной 720 мм) + (3 подпорки длиной 117 мм) |
| Комплект крышка/юбка (10x101 мм) COEXTRUSION коллекция NUSADUA из пластика | 1 шт. |
| Крепление для поручня прямое (22x43x96 мм) COEXTRUSION коллекция NUSADUA из алюминия | 4 шт. |
| Универсальное оцинкованное крепление для балясин (24x24x30 мм) коллекция NUSADUA | 21 шт. |
| Анкер клиновой (10x85 мм) | 4 шт. |
| Саморез универсальный, жёлтый (4,5x35 мм) | 12 шт. |
| Саморез универсальный, жёлтый (3,5x25 мм) | 42 шт. |
Подготовка основания и установка кронштейнов ограждения DENPASAR и NUSADUA производится так же, как и для SINGARAJA. Порядок действий остается идентичным, что упрощает процесс монтажа.
- Сборка прямой секции ограждения выполняется по тем же принципам, что и в случае с SINGARAJA. Для подробной информации о процессе сборки, пожалуйста, ознакомьтесь с инструкцией по сборке прямой секции ограждения SINGARAJA.
- Сборка наклонной секции ограждения также осуществляется по аналогичному алгоритму. Вы можете ознакомиться с инструкцией по сборке наклонной секции ограждения SINGARAJA.
- Сборка поворотной секции ограждения выполняется по тем же шагам, что и для SINGARAJA. Для получения подробной информации, пожалуйста, перейдите к инструкции по сборке поворотной секции ограждения SINGARAJA.
Все варианты сборки секций абсолютно идентичны, что делает процесс монтажа удобным и понятным.
Инструкция по монтажу террасной системы NUSADUA
КОМПЛЕКТАЦИЯ NUSADUA
РАСХОД МАТЕРИАЛА ТЕРРАСНОЙ СИСТЕМЫ NUSADUA НА 1м²
| Наименование | Количество |
|---|---|
| Террасная доска пустотелая COEXTRUSION (20*140*2900 мм) из ДПК | 2.38 шт. |
| Кляймер рядный нержавеющий (10*30*40 мм) металлический зазор 5 мм | 20 шт. |
| Лага монтажная (28*37*3000 мм) алюминиевая | 1 шт. |
МОНТАЖ СТУПЕНЧАТОГО ПРОФИЛЯ NUSADUA
Монтаж террасной системы NUSADUA производится так же, как и для SINGARAJA. Порядок действий остается идентичным, что упрощает процесс установки. Монтаж ступенчатого профиля NUSADUA также осуществляется по аналогичному алгоритму, как и в случае с SINGARAJA. Для подробной информации о процессе монтажа, пожалуйста, ознакомьтесь с инструкцией по монтажу ступенчатого профиля SINGARAJA. Все этапы монтажа идентичны, что делает процесс установки удобным и понятным.
Инструкция по монтажу комбинированных заборных систем коллекции JIMBARAN
КОМПЛЕКТАЦИЯ
КОМПЛЕКТАЦИЯ КОРОБОК
| Секция | Комплектующие | Количество | Упаковки |
|---|---|---|---|
| КОМБИНИРОВАННАЯ ЗАБОРНАЯ СИСТЕМА №1 (двухсторонняя фактура дерева 3D) POLIVAN GROUP коллекции JIMBARAN (Ш1750 х В1900 мм) | Доска заборная (двухсторонняя фактура дерева 3D или гладкая шлифовка) (20×200×1750 мм) из ДПК | 9 шт. | 1 шт. |
| Стартовая планка (20х37х1750 мм) из алюминия | 1 шт. | ||
| Финишная планка (20х30х1750 мм) из алюминия | 1 шт. | ||
| Комплект аксессуаров для монтажа (20х30х1750 мм) из алюминия | 1 шт. | ||

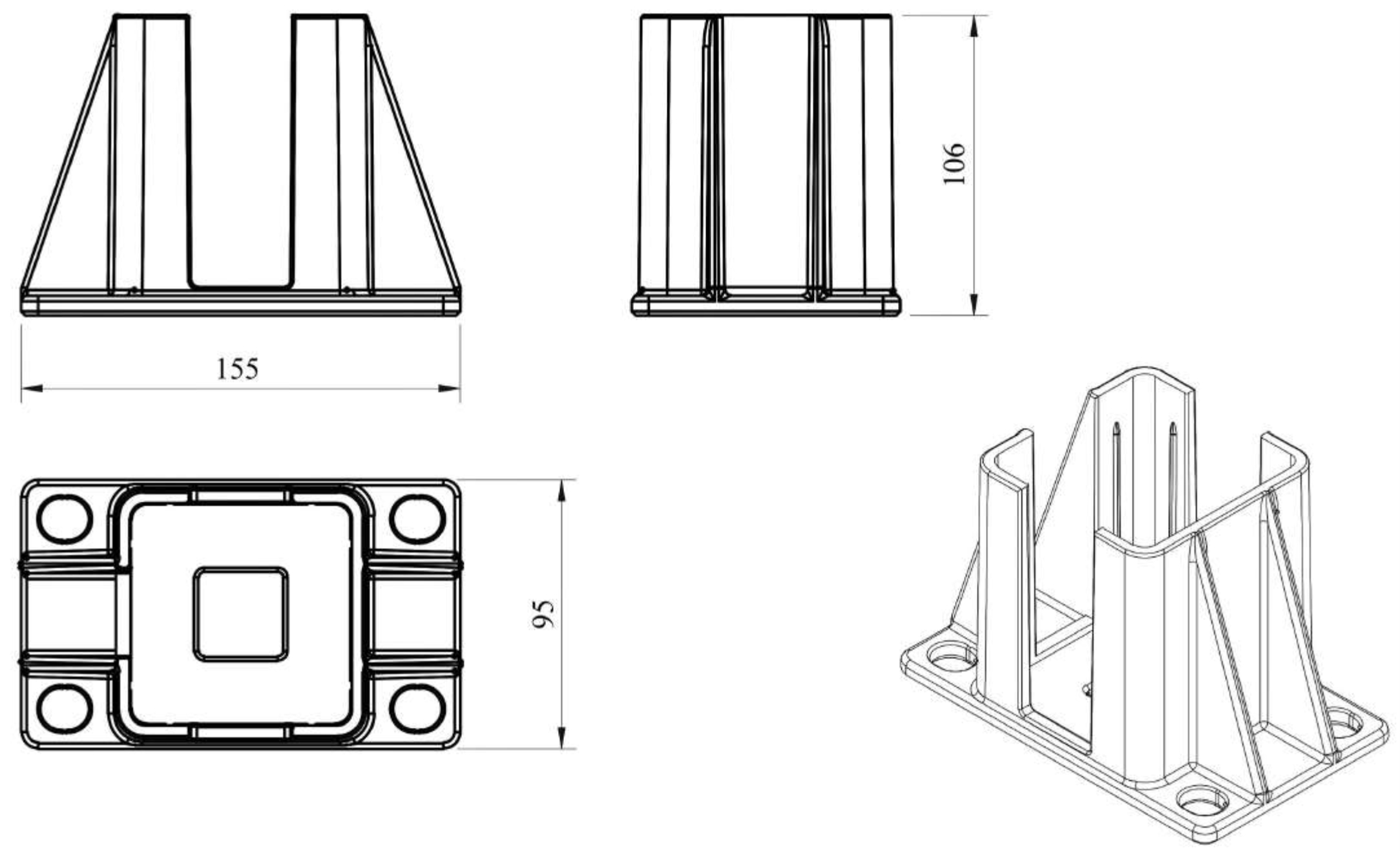

| Кронштейн для столба заборного из алюминия (75*75 мм) с анкерными болтами в комплекте | 1 шт. | 1 шт. | |

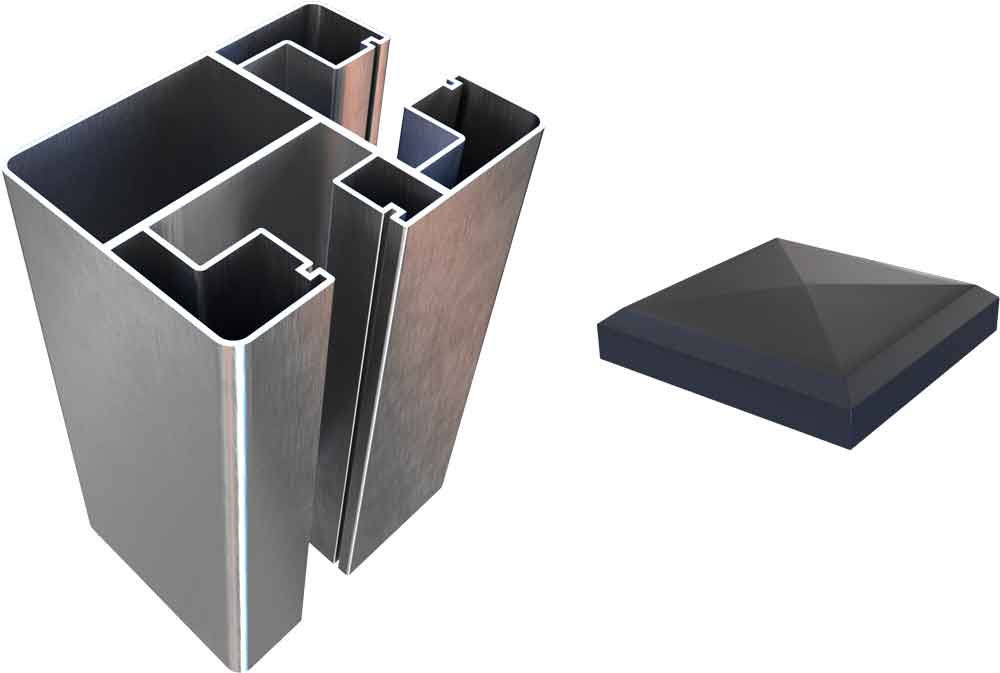

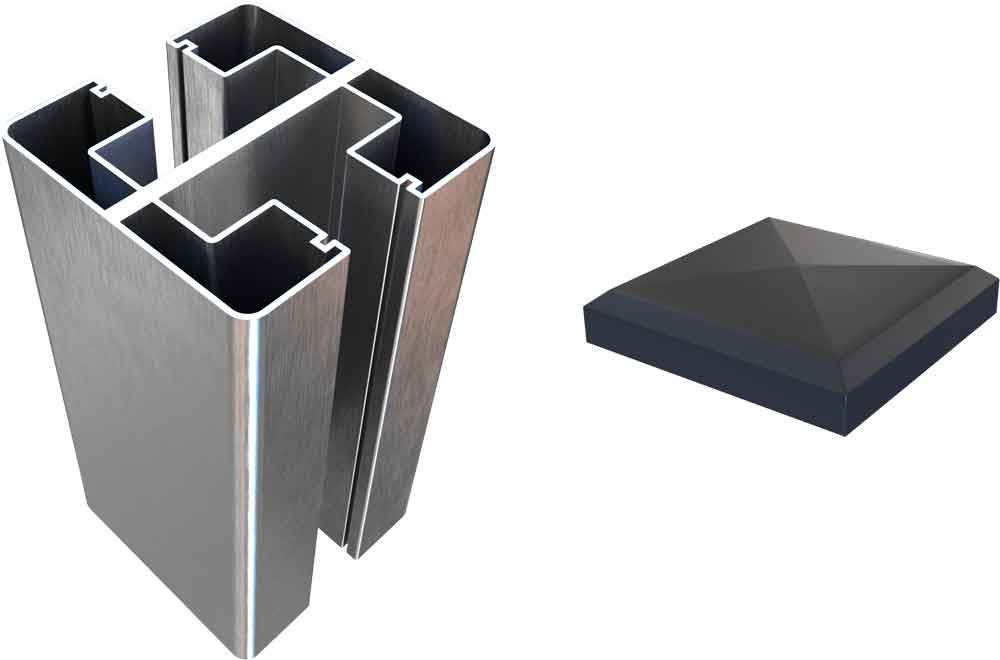

| Столб заборный с пластиковой крышкой (75х75х1900 мм) из алюминия | 1 шт. | 1 шт. | |
| КОМБИНИРОВАННАЯ ЗАБОРНАЯ СИСТЕМА №2 (с алюминиевыми вставками) POLIVAN GROUP коллекции JIMBARAN (Ш1750 x В1900 мм) | Доска заборная (двухсторонняя фактура дерева 3D или гладкая шлифовка) (20×200×1750 мм) из ДПК | 8 шт. | 1 шт. |
| Стартовая планка (20х37х1750 мм) из алюминия | 1 шт. | ||
| Рядная планка (20х32х1750 мм) из алюминия | 7 шт. | ||
| Финишная планка (20х30х1750 мм) из алюминия | 1 шт. | ||
| Комплект аксессуаров для монтажа (20х30х1750 мм) из алюминия | 1 шт. | ||
| Кронштейн для столба заборного из алюминия (75x75 мм) с анкерными болтами в комплекте | 1 шт. | 1 шт. | |
| Столб заборный с пластиковой крышкой (75х75х1900 мм) из алюминия | 1 шт. | 1 шт. | |
| КОМБИНИРОВАННАЯ ЗАБОРНАЯ СИСТЕМА №3 (рельефная с углублениями) POLIVAN GROUP коллекции JIMBARAN (Ш1750 x В1900 мм) | Доска заборная (гладкая шлифовка) (20×205×1750 мм) из ДПК | 9 шт. | 1 шт. |

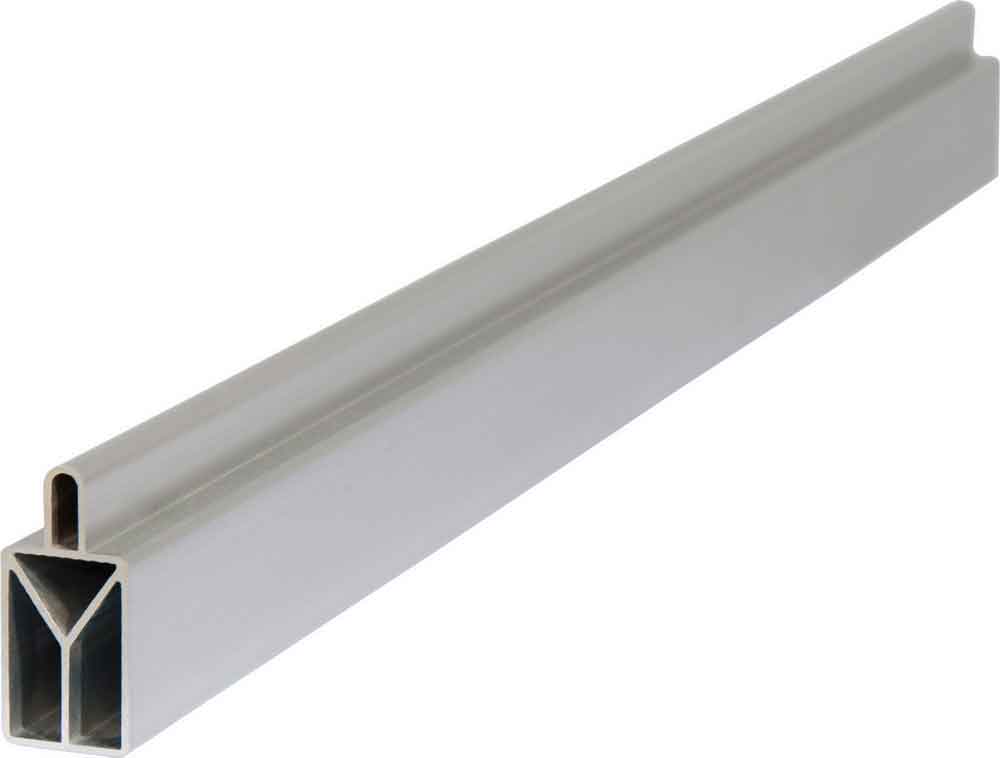

| Стартовая планка (20х47,5х1750 мм) из алюминия | 1 шт. | ||
| Финишная планка (20х30х1750 мм) из алюминия | 1 шт. | ||
| Комплект аксессуаров для монтажа (20х30х1750 мм) из алюминия | 1 шт. | ||
| Кронштейн для столба заборного из алюминия (75x75 мм) с анкерными болтами в комплекте | 1 шт. | 1 шт. | |
| Столб заборный с пластиковой крышкой (75х75х1900 мм) из алюминия | 1 шт. | 1 шт. |

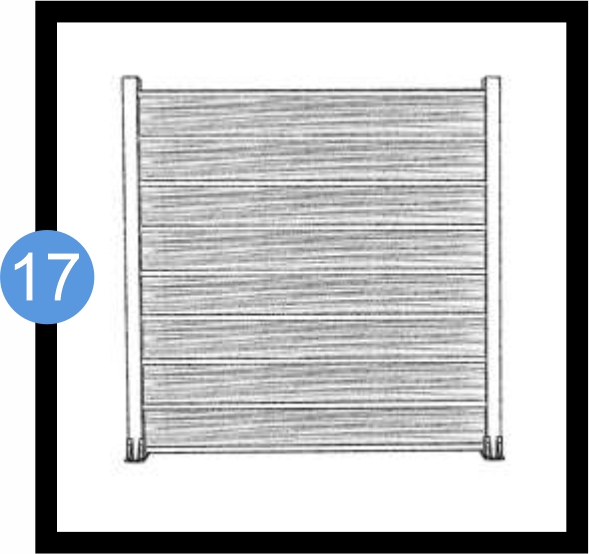

СБОРКА КОМБИНИРОВАННОЙ ЗАБОРНОЙ СИСТЕМЫ № 1

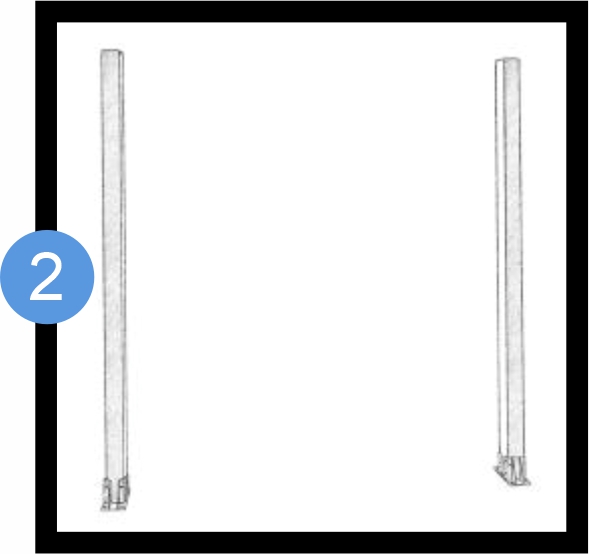

Монтаж комбинированной заборной системы начинается с установки металлических кронштейнов.

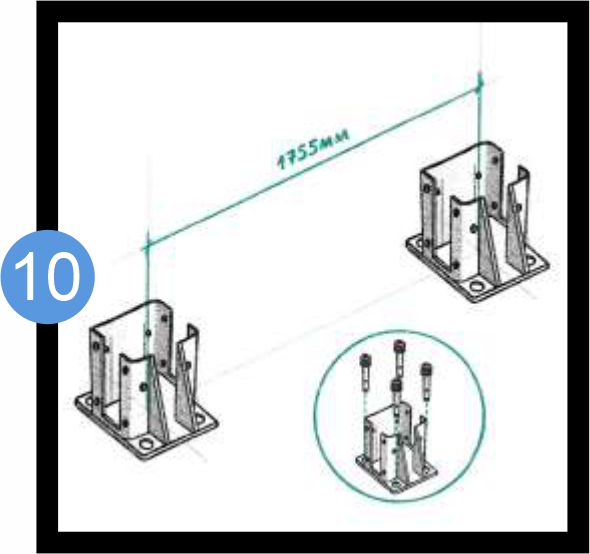

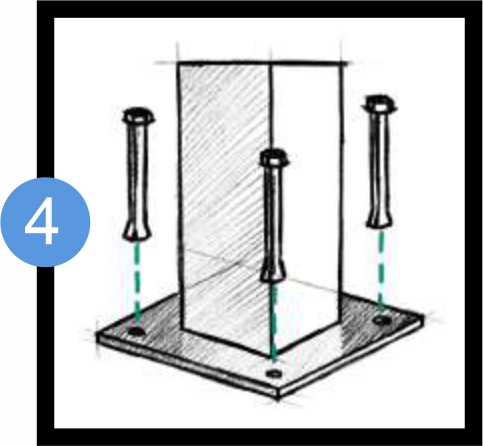

Для секции берём два кронштейна и закручиваем их в бетонное основание 4-мя анкерными болтами каждый, на расстоянии 1755 мм по центральным осям (1).

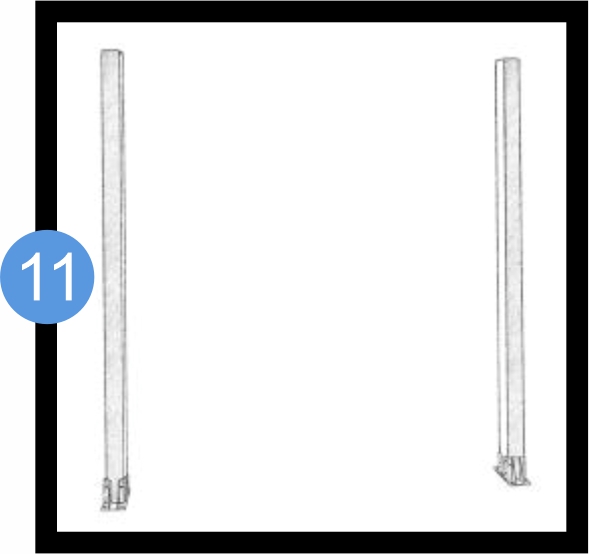

Внутрь кронштейнов вставляем алюминиевые прямые столбы коллекции JIMBARAN (2).

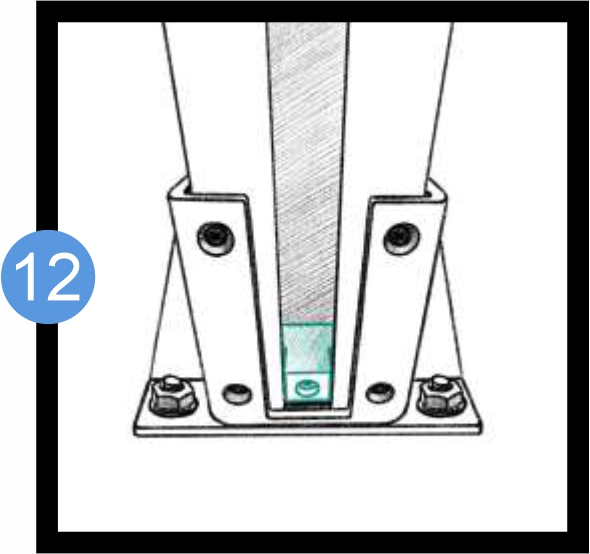

Столбы закрепляем к кронштейнам при помощи 24 саморезов (по 12 штук на каждый столб). Саморезы входят в комплект аксессуаров.
В столбы заводим стартовые фиксаторы, которые закручиваем при помощи шестигранного ключа (3). Фиксаторы и ключ идут в комплекте аксессуаров.
Далее в столб заводим стартовую планку (4).
Следующим шагом монтируем доски из ДПК (5). Набираем по очереди все 9 заборных досок из ДПК, одна на другую (6).

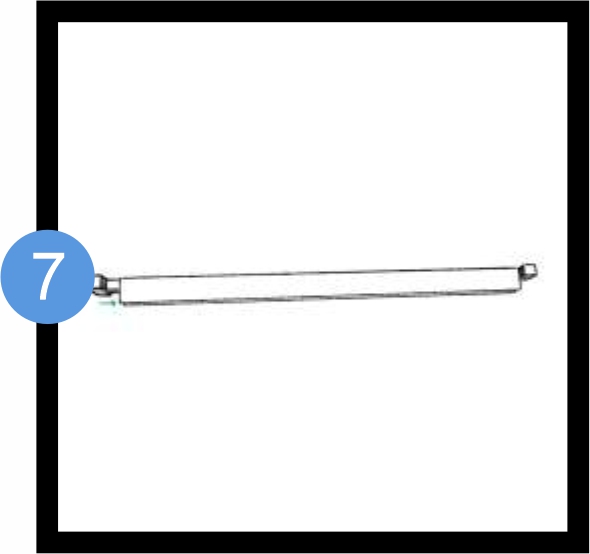

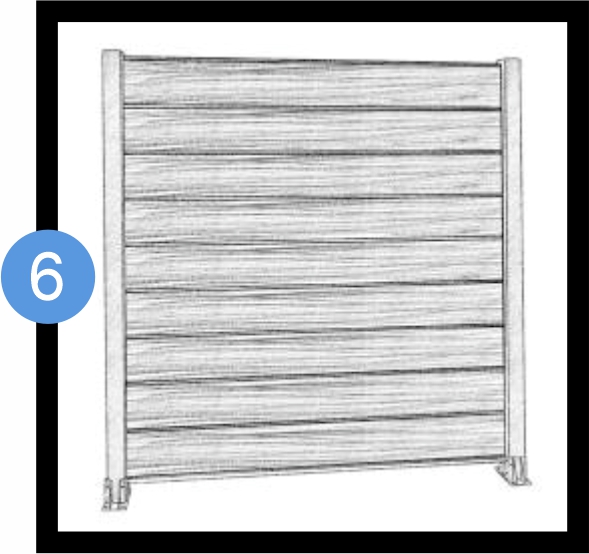

Завершается монтаж финишной планкой и крышками. Сначала нужно вставить в финишную планку фиксаторы, которые идут в комплекте аксессуаров (7). После этого, нужно завести финишную планку на последнюю доску из ДПК (8).
Далее на столбы надеваем пластиковые крышки и закрепляем их при помощи 4-х саморезов (по 2 самореза на каждую крышку) (9). Саморезы входят в комплект аксессуаров.
СБОРКА КОМБИНИРОВАННОЙ ЗАБОРНОЙ СИСТЕМЫ № 2
Монтаж комбинированной заборной системы начинается с установки металлических кронштейнов.
Для секции берём два кронштейна и закручиваем их в бетонное основание 4-мя анкерными болтами каждый, на расстоянии 1755 мм по центральным осям (10).
Внутрь кронштейнов вставляем алюминиевые прямые столбы коллекции JIMBARAN.
Столбы закрепляем к кронштейнам при помощи 24 саморезов (по 12 штук на каждый столб). Саморезы входят в комплект аксессуаров (11).
В столбы заводим стартовые фиксаторы, которые закручиваем при помощи шестигранного ключа (12). Фиксаторы и ключ идут в комплекте аксессуаров.
Далее в столб заводим стартовую планку (13).

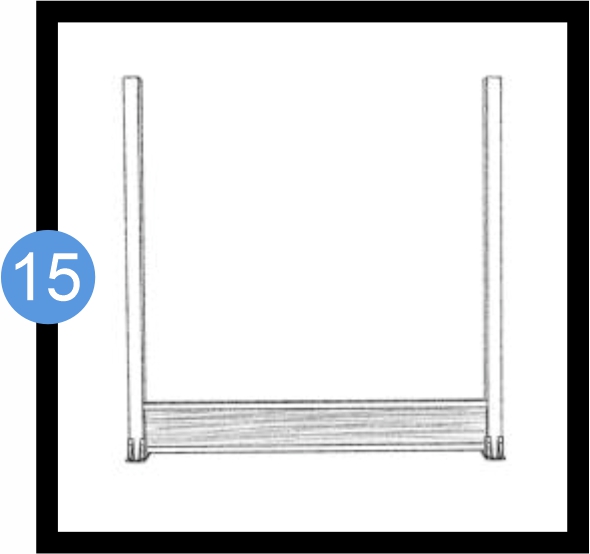

На стартовую планку устанавливаем первую заборную доску из ДПК (14). Затем на заборную доску ставим рядную планку из алюминия (15). Действия с рядной планкой и заборной доской из ДПК повторяются до конца секции, пока не будут выставлены все 8 заборных досок из ДПК и 7 рядных планок.

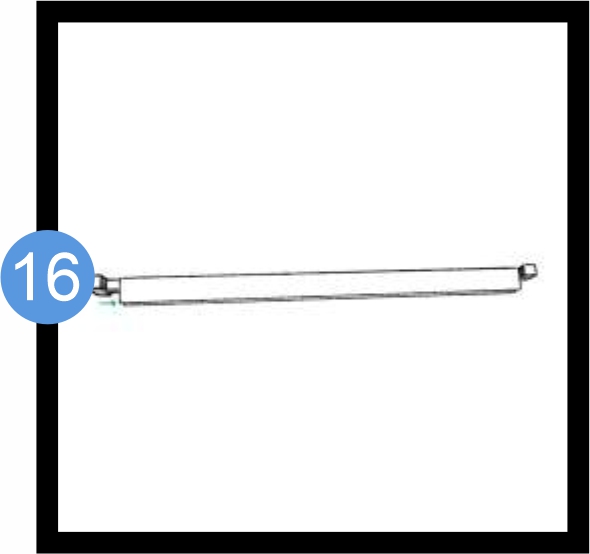

Завершается монтаж финишной планкой и крышками. Сначала нужно вставить в финишную планку фиксаторы, которые идут в комплекте аксессуаров (16). После этого, нужно завести финишную планку на последнюю доску из ДПК (17).
Далее на столбы надеваем пластиковые крышки и закрепляем их при помощи 4-х саморезов (по 2 самореза на каждую крышку). Саморезы входят в комплект аксессуаров (18).
СБОРКА КОМБИНИРОВАННОЙ ЗАБОРНОЙ СИСТЕМЫ № 3
Сборка комбинированной заборной системы №3 производится по тому же принципу и последовательности, что и сборка комбинированной заборной системы №1.
ОБЩАЯ ИНФОРМАЦИЯ
Допускается разнотонность цвета профилей от произведенных разных партий. Рекомендуем при монтаже брать материал из разных пачек или поддонов.
ЗАПРЕЩАЕТСЯ использовать комбинированную заборную систему не по назначению, например, в качестве несущих конструкций или опорных балок.
ЗАПРЕЩАЕТСЯ монтаж комбинированной заборной системы при температуре ниже +5˚С.
Производитель оставляет за собой право изменять инструкцию. Со всеми изменениями вы можете ознакомиться на нашем сайте ( www.polivan.com). При несоблюдении инструкции и рекомендаций производитель оставляет за собой право аннулировать предоставленные гарантийные обязательства.
Основные монтажные узлы крепления систем из ДПК коллекций DENPASAR, NUSADUA

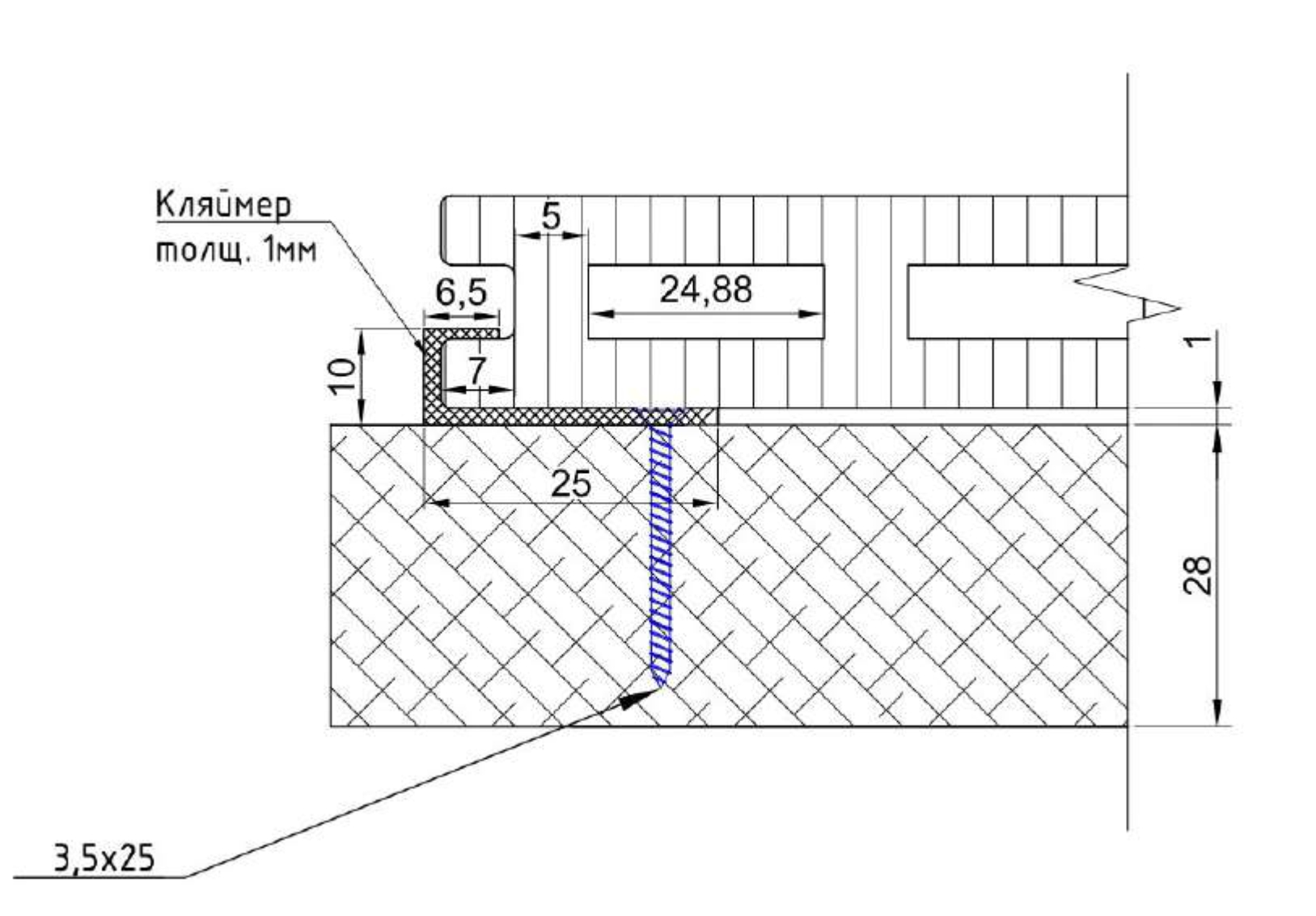

МОНТАЖ ТЕРРАСНОЙ ДОСКИ ПРИ ПОМОЩИ СТАРТОВОГО КЛЯЙМЕРА
МОНТАЖ ТЕРРАСНОЙ ДОСКИ ПРИ ПОМОЩИ РЯДНОГО КЛЯЙМЕРА
МОНТАЖ СТУПЕНИ ДЛЯ ОБРАМЛЕНИЯ НАСТИЛА
МОНТАЖ СТУПЕНИ С ПОДСТУПЕНКОМ
МОНТАЖ СТОЛБА С КРОНШТЕЙНОМ
МОНТАЖ ПОРУЧНЕЙ
МОНТАЖ БАЛЯСИН
СЕКЦИЯ ОГРАЖДЕНИЯ DENPASAR и NUSADUA
Основные монтажные узлы крепления систем из ДПК коллекции SINGARAJA
МОНТАЖ ТЕРРАСНОЙ ДОСКИ ПРИ ПОМОЩИ СТАРТОВОГО КЛЯЙМЕРА
МОНТАЖ ТЕРРАСНОЙ ДОСКИ ПРИ ПОМОЩИ РЯДНОГО КЛЯЙМЕРА
МОНТАЖ СТУПЕНИ С ПОДСТУПЕНКОМ

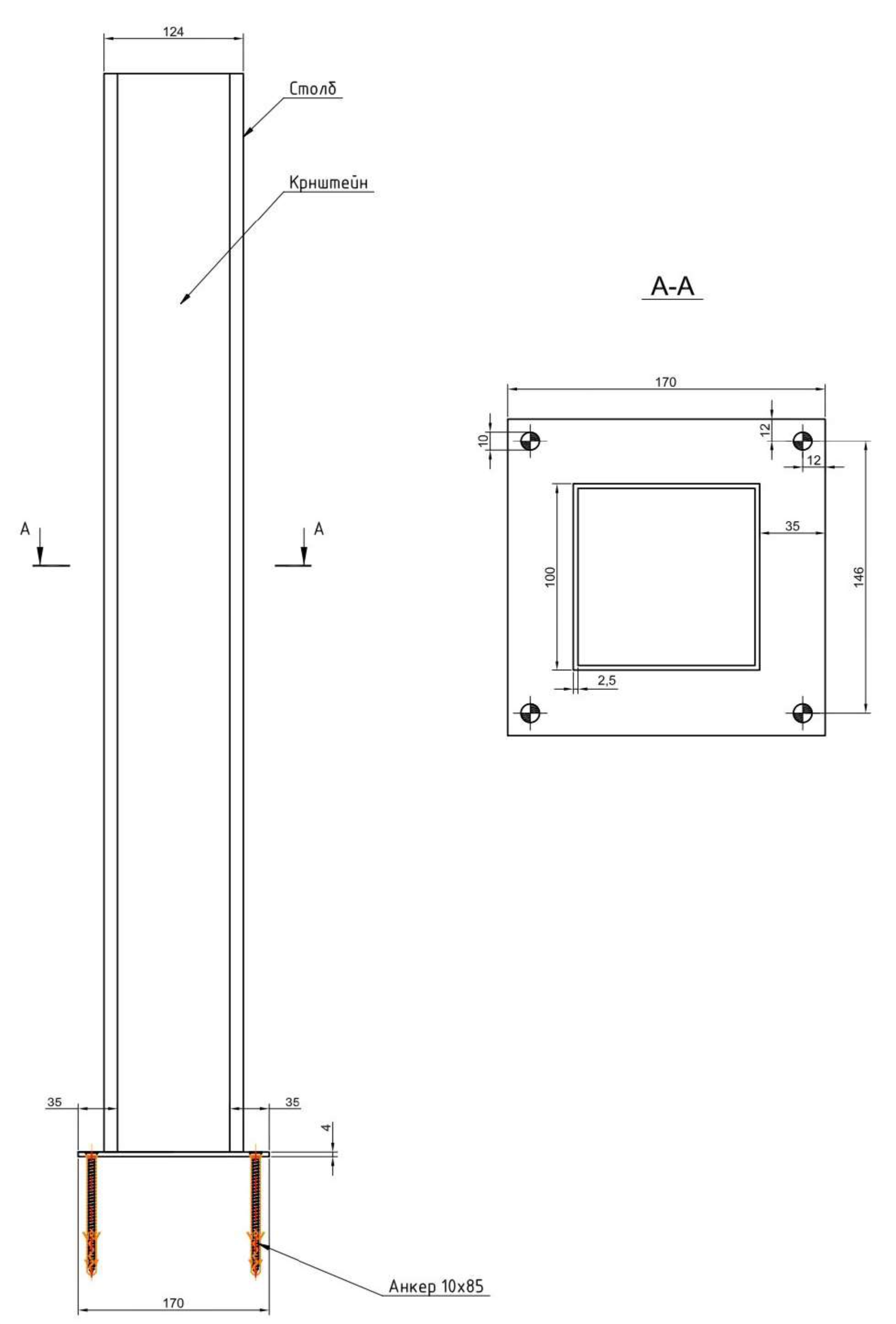

МОНТАЖ СТОЛБА С КРОНШТЕЙНОМ
МОНТАЖ ПОРУЧНЕЙ
МОНТАЖ БАЛЯСИН
СЕКЦИЯ ОГРАЖДЕНИЯ SINGARAJA
Чертежи продукции POLIVANGROUP коллекции SINGARAJA
Террасная доска двухсторонняя пустотелая усиленная 3D+ВЕЛЬВЕТ/3D из ДПК
Универсальная доска/заборная двухсторонняя 3D+3D из ДПК
Террасная доска двухсторонняя МАССИВ 3D+ВЕЛЬВЕТ из ДПК
Ступень МАССИВ ВЕЛЬВЕТ из ДПК
Заглушка для ступени МАССИВ ВЕЛЬВЕТ из ДПК
Уголок завершающий из ДПК
Кляймер стартовый металлический с шурупом
Кляймер рядный металлический с шурупом
Заглушка для террасной доски из ДПК
Резиновая подложка под лаги квадратная
Лага монтажная алюминиевая
Кронштейн для столба металлический
Столб опорный 3D фактура дерева из ДПК
Поручень 3D фактура дерева из ДПК
Балясина 3D фактура дерева из ДПК
Балясина из алюминия
Крышка для столба из ДПК
Юбка для столба из ДПК
Крышка для столба из алюминия
Юбка для столба из алюминия
Крепление для поручня прямое из алюминия
Крепление для поручня поворотное из алюминия

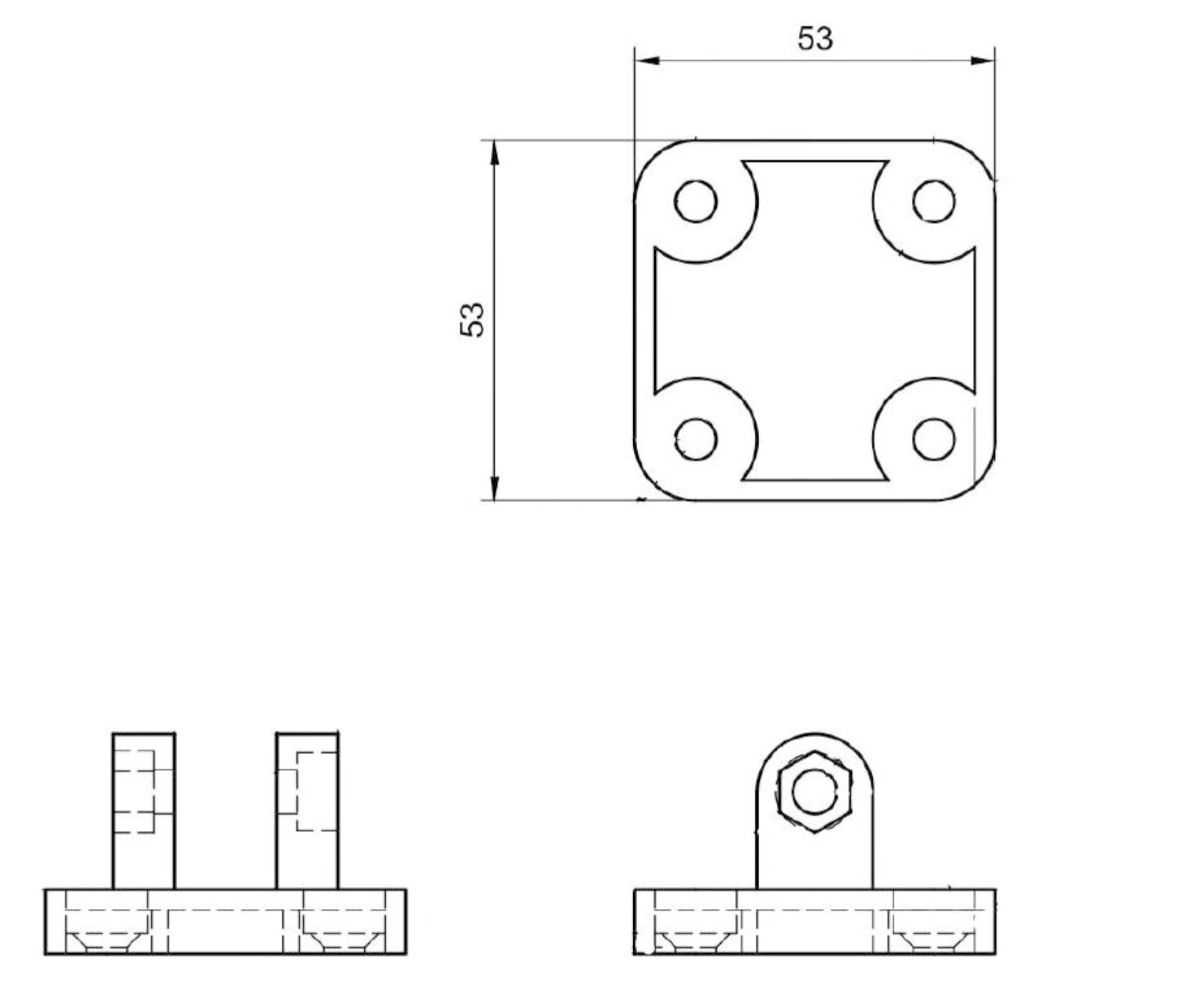

Основание поворотного крепления для поручня
Крепление для балясин универсальное, металлическое оцинкованное
Крепление для балясин алюминиевых прямое из ABS пластика
Крепление для балясин алюминиевых угловое из ABS пластика
Чертежи продукции POLIVANGROUP коллекции DENPASAR
Террасная доска двухсторонняя МАССИВ 3D+ВЕЛЬВЕТ из ДПК
Террасная доска двухсторонняя пустотелая усиленная 3D+ВЕЛЬВЕТ из ДПК
Доска для обрамления террас по периметру 3D ДЕРЕВО, ДПК
Универсальная доска/заборная двухсторонняя 3D+3D из ДПК
Ступень NEW МАССИВ 3D+3D из ДПК
Заглушка для ступени NEW МАССИВ 3D+3D из ДПК
Заглушка для террасной доски
Уголок завершающий из ДПК
Лага монтажная алюминиевая
Кляймер стартовый нержавеющий металлический
Кляймер рядный нержавеющий металлический
Резиновая подложка под лаги квадратная
Кронштейн для столба металлический
Столб опорный фактура дерева из ДПК
Поручень фактура дерева из ДПК
Балясина фактура дерева из ДПК
Универсальное оцинкованное крепление для балясин
Крепление для поручня прямое из алюминия
Крепление для поручня поворотное из алюминия
Крышка для столба из ДПК
Юбка для столба из ДПК
Чертежи продукции POLIVANGROUP коллекции NUSADUA
Террасная доска двухсторонняя пустотелая co-extrusion 3D текстура дерева PREMIUM ДПК, толщина ПВХ - 1,5 мм
Террасная доска двухсторонняя полнотелая МАССИВ co-extrusion 3D текстура дерева PREMIUM, ДПК, толщина ПВХ - 1,5 мм
Универсальная доска/заборная двухсторонняя co-extrusion 3D текстура дерева PREMIUM, ДПК, толщина ПВХ - 1,0 мм
Ступень/облицовочная доска МАССИВ co-extrusion 3D текстура дерева PREMIUM, ДПК, толщина ПВХ - 1,5 мм
Лага монтажная алюминиевая
Кляймер стартовый нержавеющий металлический
Кляймер рядный нержавеющий металлический
Резиновая подложка под лаги квадратная
Кронштейн для столба металлический
Столб опорный CO-EXTRUSION из ДПК
Поручень CO-EXTRUSION из ДПК
Балясина CO-EXTRUSION из ДПК
Универсальное оцинкованное крепление для балясин
Крышка, юбка CO-EXTRUSION, пластик
Крепление для поручня прямое из алюминия
Крепление для поручня поворотное из алюминия
Чертежи продукции POLIVANGROUP коллекции JIMBARAN
Столб заборный из алюминия
Столб угловой заборный из алюминия
Заглушка торцевая для столба заборного из алюминия
Кронштейн для столба заборного из алюминия
Кронштейн для столба углового заборного из алюминия

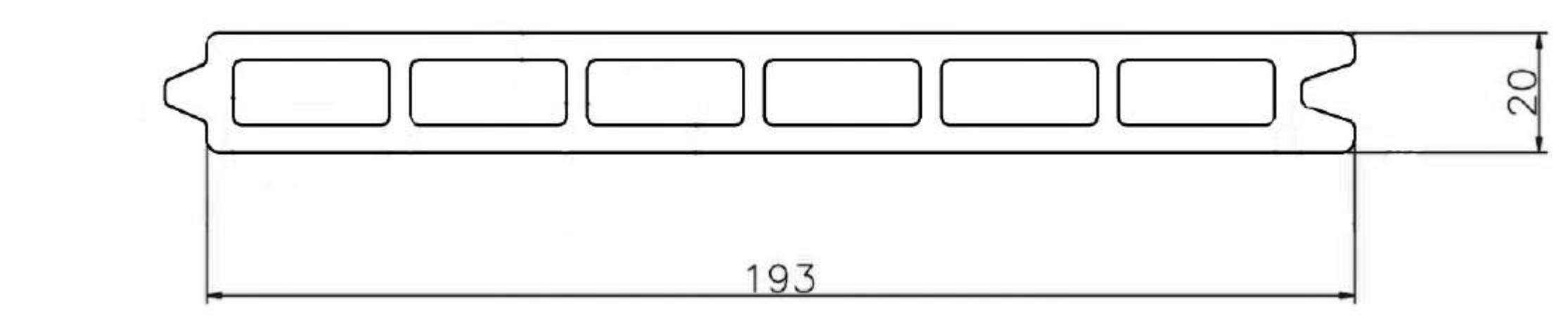

Заборная доска №1 и №2
Заборная доска №3
